IRC800 中波紅外線攝影機系列

專為研發與高階測試量身打造的極致靈敏度與靈活性

在當今科技快速迭代的產業環境中，資深測試工程師與研發人員面臨著前所未有的挑戰，無論是先進半導體製程的微觀熱傳導分析、航太國防領域的高速目標追蹤，還是新世代能源動力系統的動態溫度監測，傳統的熱影像設備往往受限於靈敏度不足、畫面更新率過低或雜訊干擾，無法捕捉到瞬息萬變的關鍵熱特徵，為了解決這些產業痛點，滿足前沿科技對極致熱影像品質的渴望，IRCameras 推出了IRC800中波紅外線攝影機完整系列。

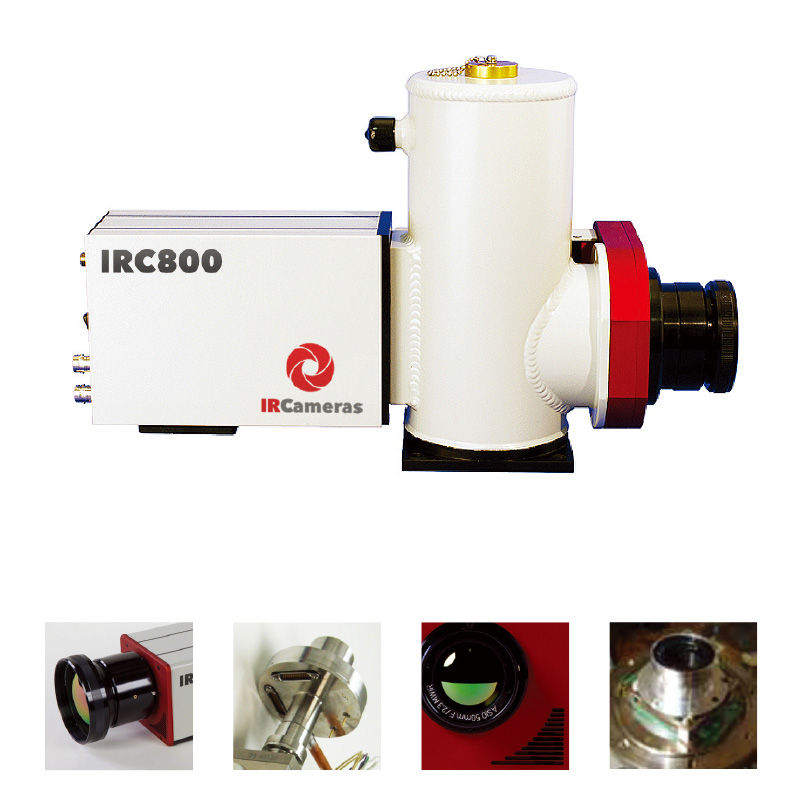

IRCameras Mid Wave IRC800 系列攝影機：主圖呈現相機本體及其液態氮 (LN2) 冷卻系統結構，底部的四張特寫展示了相機的外部光學鏡頭（包含 f/2.3 50mm 規格）、內部 InSb 感測器組件以及相關的精密硬體，展現其專為具備高靈敏度與超低雜訊的高階科研應用所設計的特色。

該產品完美呼應了市場對於高精度、高靈活性測試設備的強烈需求，IRC800 系列採用了目前市面上最先進的銻化銦 (Indium Antimonide, InSb) 焦平面陣列技術，搭配液態氮 (LN2) 冷卻系統，這款中波紅外線攝影機展現了無與倫比的靈敏度與超低雜訊表現，工程師能夠在極微小的溫差下，清晰辨識出待測物的熱分佈變化，且完全不會受到影像光暈 (blooming) 或串列干擾 (crosstalk) 的影響，對於需要進行系統原型開發或是應用需求經常變動的專案而言，IRC800 無疑是最完美的儀器選擇，其卓越的影像品質不僅提升了測試數據的可靠度，更大幅縮短了研發除錯的週期，透過高度的參數自定義能力，測試人員能從容應對各種極端且嚴苛的科學研究與工業測試場景，將隱藏在複雜熱動態背後的真相以前所未有的清晰度呈現出來。

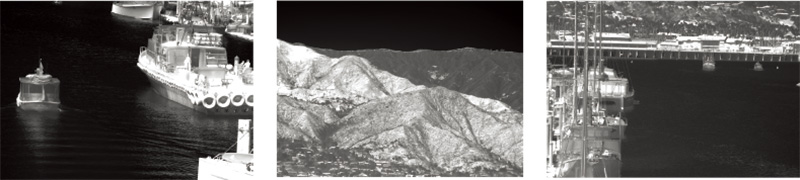

圖中展示了由 IRC800 系列攝影機拍攝的三張紅外線熱影像，由左至右分別為：水面航行的船隻、起伏的山巒地形，以及停泊船隻的港口設施，這些畫面充分展現了該相機具備高靈敏度與超低雜訊的優異觀測與細節捕捉能力 。

產品特點

• 頂尖冷卻型感測技術：
  搭載先進的液態氮 (LN2) 冷卻銻化銦 (InSb) 感測器，提供極致的熱靈敏度與超低雜訊表現。
• 無瑕疵的高畫質影像：
  具備 14-bit 數位輸出，影像呈現無光暈 (no blooming) 且無串列干擾 (no crosstalk)，確保量測數據的絕對精準。
• SuperFraming 高動態範圍技術：
  支援超級幀幅 (Super-framing) 技術，允許攝影機在逐格畫面的基礎上切換不同的積分時間，完美捕捉具有寬廣動態範圍且快速變化的場景。
• 極致的應用靈活性：
  操作人員可自由調整積分時間 (Integration time)、畫面更新率 (frame rate) 以及視窗尺寸 (window size)，適應各種多變的測試需求。
• 多元同步資料輸出：
  標準配備同時支援 Camera Link、GigE 與 HDMI 輸出介面，輕鬆整合至現有的高速資料擷取與分析系統中。

產業應用

航太與國防系統之高速目標追蹤與熱分析

在航太與國防工業中，目標物的移動速度極快且伴隨著劇烈的溫度變化，傳統設備難以在高速動態下維持影像清晰度。IRC800 系列（如搭載 475 Hz 高幀率的 IRC806HS）結合了銻化銦 (InSb) 感測器的快速反應特性，能夠以極低的延遲捕捉高速飛行的飛行器或推進系統的熱特徵；透過自定義視窗尺寸 (Windowing) 的功能，工程師可以進一步縮小掃描區域以換取更高的畫面更新率。此外其超低雜訊與無光暈的特性，確保了在強烈熱源背景下，目標物的邊緣輪廓依然銳利清晰，這項應用不僅協助工程師評估飛彈或無人機的熱訊號特徵 (Thermal Signature)，更在原型系統開發階段提供了不可或缺的真實動態數據支持，確保國防設備在極端條件下的可靠性與精準度。

先進半導體與微電子封裝散熱檢測

隨著半導體製程進入奈米節點，晶片功率密度急遽上升，微電子封裝的熱管理成為決定產品壽命的關鍵，IRC812提供高達 1280 x 1024 的高解析度與 12 μm 的微小畫素間距，專為這類需要微觀檢測的場景而生，測試工程師可利用此設備精準定位出晶片上的微小熱點 (Hot spots)，由於系統支援從 < 1.0 μm 至 5.3 μm 的寬廣光譜響應，甚至能穿透特定的半導體材料進行內部熱應力分析。結合超高的熱靈敏度 (< 30 mK NEdT)，即便只有攝氏零點零幾度的微小溫差，也能被輕易捕捉，這項應用完美解決了高階晶片在研發初期，因缺乏精確熱分佈數據而導致的散熱設計瓶頸，大幅提升了產品良率與可靠度測試的效率。

新世代動力電池與馬達的極端動態測試

針對電動車 (EV) 與新能源產業，電池芯在充放電過程中的熱失控風險以及高轉速馬達的熱衰退現象，是工程師最關注的痛點，IRC800 系列內建的 Super-framing 技術在此發揮了決定性的作用，在電池進行破壞性測試或極限充放電時，溫度會在瞬間從室溫飆升至數百度，Super-framing 允許攝影機在不同的積分時間中快速切換，將短積分時間（捕捉高溫不飽和）與長積分時間（捕捉低溫細節）的影像融合，這使得工程師能同時在單一分析畫面中，看清燃燒中心的極高溫分佈，同時不遺漏周圍較冷區域的熱蔓延路徑，加上 14-bit 的數位輸出帶來的高動態範圍，完整記錄了電池熱失控的每一個關鍵瞬間，為動力系統的安全性設計提供了最具價值的參考依據。

特殊材料科學與光譜相依性應用研究

在材料科學研究中，某些特殊塗層、氣體或化學物質僅在特定的紅外線波段下才會顯現特徵，IRC800 系列的設計賦予了研究人員極大的靈活性，特別是在光譜相依性應用 (spectrally dependent applications) 上，該攝影機不僅允許更換冷濾波器 (Cold filters)，更提供了馬達驅動的四位置濾波器轉輪選項 (Motorized four position filter wheel option)，工程師可根據需求安裝標準的 3.0 μm - 5.0 μm 冷濾波器，或是客製化的 CO2、短波紅外線 (SWIR) 濾波器，在不中斷冷卻與實驗流程的情況下，遠端切換不同的濾波器來觀察材料在不同波段下的輻射發射率與熱傳導行為，這對於開發航太隱形塗料、特殊玻璃製程監控以及工業氣體洩漏的高階檢測而言，是一項不可多得的強大分析工具。

高階光學系統與雷射光束輪廓分析

在雷射加工與精密光學設備的研發中，雷射光束的能量分佈（光束輪廓）直接決定了加工品質與系統效能，IRC800 系列憑藉其廣泛的 < 1.0 μm 到 5.3 μm 光譜響應能力，能夠直接捕捉多種工業級雷射（如 Nd:YAG 雷射或特定光纖雷射）的散射或直接照射光斑，其超低雜訊與高線性度的 14-bit 成像電子系統，確保了光束能量的高斯分佈能夠被精確地數位化與量測，工程師可透過隨附的 WinIRC 軟體或利用軟體開發套件 (SDK) 撰寫客製化演算法，即時獲取光束的直徑、發散角與能量峰值，這項應用不僅協助解決了高功率雷射系統在熱透鏡效應下的失真問題，更為光學元件的精密校準提供了科學且直觀的視覺化數據。

系統規格

應用架構

高速即時影像無損傳輸架構

在建構自動化測試或高階研發系統時，資料傳輸的頻寬與即時性是關鍵，IRC800 系列從硬體底層解決了這個問題，標準配置支援同時輸出 Camera Link、GigE 與 HDMI 訊號，其中 Camera Link 提供無損、零延遲的原始 RAW 影像資料流，供後端高效能工作站進行深度的熱力學運算；GigE 則相容於跨平台的 GenICam 規範，方便整合至廠務網路或遠端監控系統中；HDMI 介面則讓工程師能夠在現場直接連接高畫質螢幕，達到所見即所得的即時除錯效益，這種多通道並行傳輸架構，大幅降低了系統整合的難度。

精準微秒級同步與觸發系統

面對旋轉機械、脈衝雷射或爆炸性測試等需要嚴格時間基準的應用，影像擷取的時機不容有絲毫誤差，IRC800 內建了超低延遲同步架構，具備 Sync I/O 與積分輸出 (Integration Out) 功能，這使得攝影機能夠與外部測試設備（如訊號產生器、機械臂控制器）進行硬體級別的微秒級精準同步；此外它還支援可選配的 IRIG時間碼與內建接收器的 GPS 資料戳記 (Image data stamp)，每一張擷取下來的熱影像都會被打上絕對精準的時間與位置標籤，確保後續多物理量交叉比對的正確性。

彈性化光譜隔離與光學整合架構

針對需要針對特定紅外線波段進行觀測的研發需求，IRC800 提供了極高彈性的光譜隔離架構，其內部可選配馬達驅動的四位置冷濾波器轉輪 (Motorized four position cold filter wheel)，不同於一般的外掛濾鏡，安裝在液態氮低溫環境中的冷濾波器能徹底消除濾波器自身產生的熱輻射背景雜訊；在光學整合方面，系統採用卡口式 (Bayonet) 設計，支援從 7 mm 到 250 mm 等多種焦距鏡頭，並保留了非標準鏡頭的螺栓孔位，原廠更提供客製化冷屏蔽 (custom cold shields) 的服務，確保任何特製的光學系統都能完美匹配感測器，達到最佳的熱影像表現。

開放式軟體開發與無縫二次整合平台

硬體效能需要透過強大的軟體來釋放，為了賦予研發人員最大的靈活性，IRCameras 不僅提供了功能完善的 WinIRC 應用軟體來進行基礎的資料擷取、顯示與分析，更釋出了完整的軟體開發套件 (SDK)，資深測試工程師可以利用 SDK，將 IRC806 等高畫質攝影機無縫嵌入到使用 C++、Python 或 LabVIEW 等語言自行開發的自動化測試機台 (ATE) 中，搭配高達 12 組的內建非均勻性校正 (NUC) 表，開發者能夠針對不同的環境溫度與測試載具，快速切換最適合的校正參數，實現全客製化的分析流程。

適應嚴苛測試環境的高可靠度架構

高階研發與原型測試往往不會只在完美的冷氣房內進行，IRC800 系列在設計之初便考量到了嚴苛操作環境的需求，其緊湊的機身設計 (3.7” x 8.1” x 11.8”) 與低於 7 磅的輕量化重量，結合機箱底部的 1/4-20 與 #10-24 安裝孔位，使其能夠輕易搭載於各種運動平台或侷限空間內；系統具備 IP-51 的環境防護等級，且能在 -40° C 至 +55° C 的極端溫度範圍內穩定運作，其高效的液態氮杜瓦瓶 (Dewar) 設計，在典型情況下能提供超過 8 小時的保冷時間 (若搭配冷濾波器轉輪則 > 4 小時)，確保冗長且連續的測試任務不會因為設備需要頻繁充填冷卻液而被迫中斷。

掌控極端熱力學的決定性力量

在面對日益嚴苛的前沿科技與產品開發挑戰時，精準且可靠的數據是推動創新的唯一基石，中波紅外線攝影機 IRC800 完整系列憑藉其核心的 LN2 冷卻銻化銦 (InSb) 技術，帶來了無與倫比的靈敏度與超低雜訊表現，它不僅解決了高速動態捕捉與極端溫差分析的難題，其獨特的 Super-framing 高動態範圍捕捉能力、靈活的光譜濾波器配置以及高達 475 Hz 的驚人畫面更新率，更是讓它成為 R&D 原型系統開發中最無可取代的分析儀器。

IRC800 系列將硬體極限與軟體高度整合能力完美融合，為資深測試工程師賦予了掌控未知熱力學變數的強大能力，無論測試需求如何改變，這款產品卓越的架構彈性都能確保您的實驗室隨時準備好迎戰未來的科技挑戰，將隱藏在熱輻射中的關鍵資訊，轉化為推動產品邁向完美的決定性力量。
