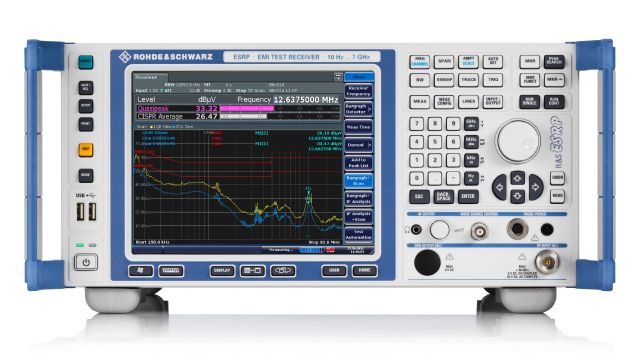

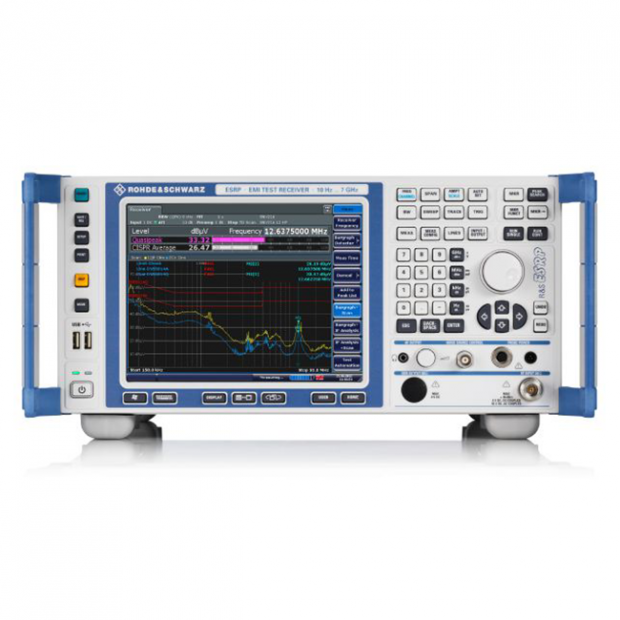

R&S ESRP EMI 測試接收器

快速、直觀的預符合性測試解決方案

R&S ESRP EMI 測試接收器專為開發過程中的除錯量測與預符合性測試 (Precompliance) 而設計，協助工程師在產品送交最終認證測試前做好充分準備，其頻率範圍涵蓋 10 Hz 至 7 GHz，支援傳統的步進頻率掃描或 FFT 時域掃描，後者能顯著提升量測速度；同時 R&S ESRP 也是一台功能齊全且強大的訊號與頻譜分析儀，適用於各種實驗室應用，其簡潔的選單結構與直觀的觸控螢幕，確保在任何模式下皆能輕鬆上手。

R&S ESRP 利用 FFT 時域掃描技術，將過去需耗費數小時的 EMI 量測縮短至極短時間內完成，這大幅節省了產品開發與認證準備的時間與成本，選配的預選器模組可防止前端過載，確保結果具備高度重現性；此外內建的 IF 分析功能可顯示干擾訊號周邊的頻譜，協助工程師深入分析干擾成因。

關鍵規格

• 二合一儀器： 結合 EMI 測試接收器與訊號/頻譜分析儀功能。
• 預選與前置放大 (選配 R&S ESRP-B2)： 提升動態範圍，防止過載。
• 符合標準的 RBW： 內建 CISPR 頻寬，並可選配十進位步進 (10 Hz 至 1 MHz)。
• 多樣化檢波器： 支援 Max Peak、Average、RMS、Quasi-peak (準峰值) 及符合最新 CISPR 16-1-1 的 RMS-Average。
• 極速掃描： 選配 FFT 時域掃描 (R&S ESRP-K53)，量測速度提升數千倍。
• 自動化測試： 內建自動化測試流程，簡化重複性工作。

核心優勢

• 符合商用標準： 針對商用 EMC 標準執行精準的干擾量測。
• 極速 FFT 掃描： 可同時量測 CISPR Band B 全頻段，數秒內即可獲得準峰值與平均值結果。
• 強大分析功能： 支援多達 6 條軌跡顯示、預設天線因子庫 (Transducers Library) 及 EMI 限制線編輯器。
• 直觀操作： 支援 Undo/Redo 功能的觸控界面，設定流程採表格化設計，清晰易懂。
• 行動作業首選： 體積輕巧、支援直流供電與強固外殼，適合車載或戶外現場測試。

FFT 時域掃描

開關電源產生的干擾往往隨負載狀態波動，傳統接收器採用步進掃描，難以捕捉最高電平，R&S ESRP 的時域掃描能同時量測 CISPR Band B (150 kHz - 30 MHz) 上的 13,267 個頻點，僅需約 50 秒即可完成符合標準加權的完整干擾頻譜，讓使用者直接與限制線比對，大幅提升效率。

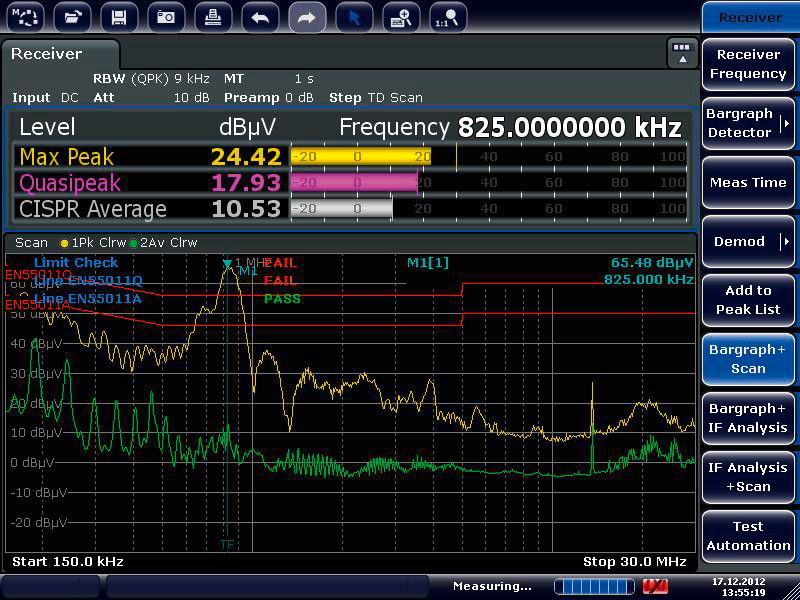

R&S ESRP 能在數秒內完成帶有準峰值與平均值加權的干擾電壓量測。

IF 分析與傳感器補償

R&S ESRP 內建典型天線的傳感器因子 (Transducer factors)，使用者亦可自定義電纜損耗、LISN 或前置放大器的補償表，透過 IF 分析功能，工程師可以即時觀察特定干擾點周圍的頻譜變化，這對於查找間歇性干擾源至關重要。

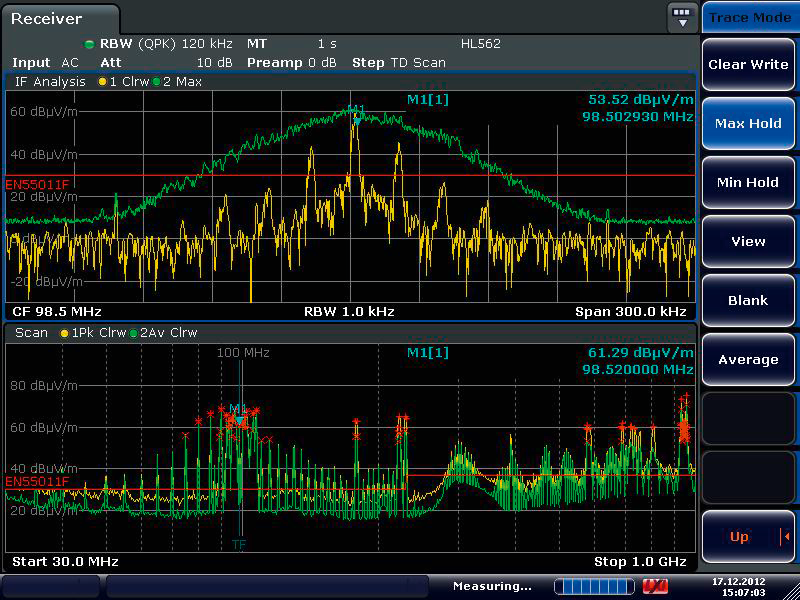

螢幕上方顯示 RF 輸入訊號周圍的 IF 分析頻譜，下方顯示預覽量測結果，協助精準定位。

工程師的除錯利器

R&S ESRP 解決了哪些開發痛點？

1. 測試排隊時間長：透過預符合性測試，在自家實驗室即可發現問題，避免在認證實驗室反覆排隊改機。
2. 偶發干擾難捕捉：藉由極速掃描與 IF 分析，輕鬆捕捉波動的電平。
3. 行動測試需求： 支援電池組與 SSD 固態硬碟，即便在震動的車輛環境中也能穩定作業。

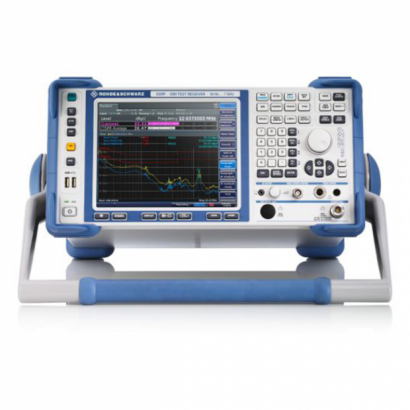

支援行動測試，滿足在車輛上顛簸的測試環境需求

資源下載

• R&S ESRP EMI 測試接收器型錄
