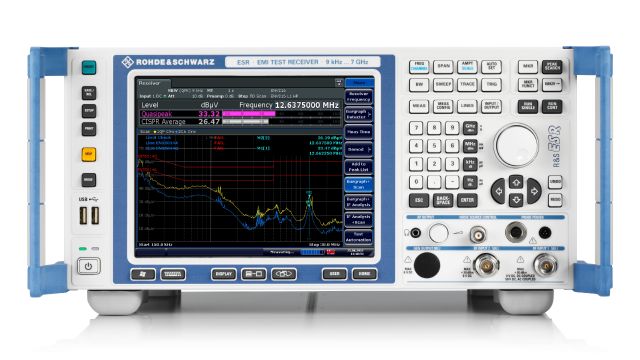

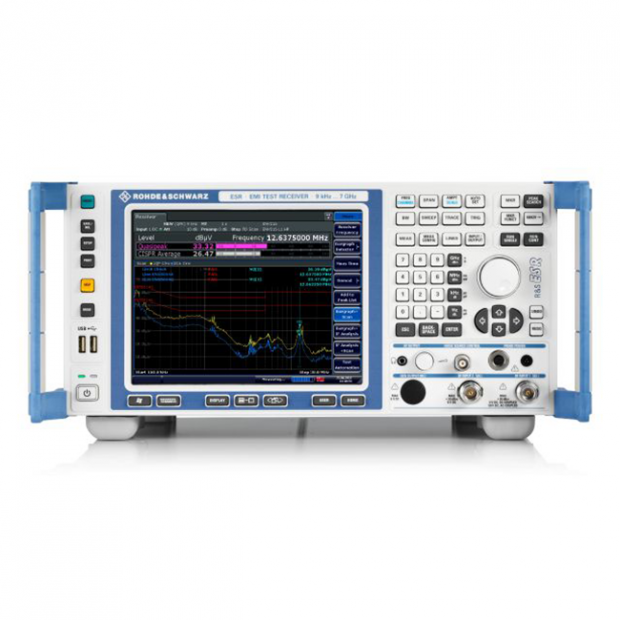

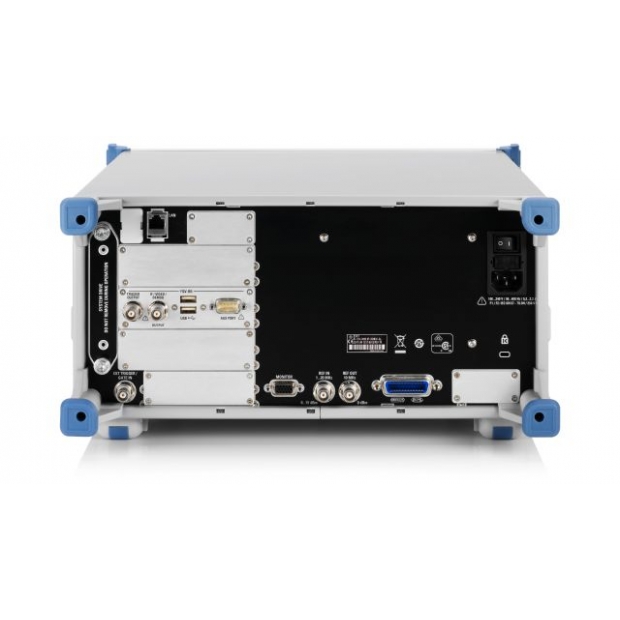

R&S ESR EMI 測試接收器
快速可靠的合規測試中階首選



R&S ESR 是一款專為 10 Hz 至 26.5 GHz 頻率範圍設計的 EMI 測試接收器，完全符合 CISPR 16-1-1 標準，這款接收器不僅支援傳統的步進式頻率掃描，更具備快速 FFT時域掃描功能，能以極快的速度量測電磁干擾；R&S ESR 結合了即時頻譜分析與多種診斷工具，讓工程師能對干擾訊號進行深入分析，憑藉其清晰的選單結構與直覺的觸控螢幕，無論在哪種模式下操作都輕鬆自如。

憑藉高動態範圍與靈敏度，R&S ESR 能滿足所有 EMI 合規測試需求，是各類 EMI 合規系統中的理想核心元件，選配的 FFT 時域掃描功能可大幅節省產品開發與認證過程中的時間與成本，儀器能平行處理高達 30 MHz 的 FFT 頻段，實現 CISPR Band A 和 Band B 的單次快速擷取 (Single Shot)；除了 EMC 符合性測試功能外，R&S ESR 的即時頻譜分析功能還提供了頻譜圖 (Spectrogram)、餘輝模式 (Persistence Mode) 和頻率遮罩觸發 (Frequency Mask Trigger) 等全新診斷工具，這些工具協助使用者偵測隱藏或偶發的輻射訊號並分析其成因。

這款測試接收器配備 21 公分 (8.4 吋) 大型觸控螢幕，可同時顯示多達六條軌跡，實現快速有效的結果分析，其緊湊的尺寸、輕量化設計，以及選配的強固型外殼和直流電源供應，使 R&S ESR 亦成為行動量測應用的理想選擇。

關鍵規格

• 多合一儀器：結合 EMI 測試接收器與頻譜分析儀。
• 標準合規：符合 CISPR 16-1-1 標準。
• 預選器：內建 20 dB 前置放大器的預選功能。
• 解析度頻寬 (RBW)：符合 CISPR 標準，並可選配 10 Hz 至 1 MHz 的十進位步進 (適用於 MIL‑STD-461, DO-160)。
• 掃描模式： 支援 FFT 的時域掃描 (選配) 或傳統步進式頻率掃描。
• 進階分析： 提供即時頻譜分析 (選配)。
• 自動化： 內建自動測試程序。
• IF 分析： 支援中頻分析 (選配)。

產品優勢

• 符合標準的干擾量測。
• 具備 FFT 時域掃描功能，速度極快 (選配)。
• 即時頻譜分析，用於詳細調查干擾源 (選配)。
• 強大的時域與頻域量測分析功能。
• 四通道不連續干擾訊號 (Click Rate) 量測。
• 提供快速可靠的 R&S ELEKTRA EMC 測試軟體。
• 操作便捷，顯示直觀。
• 堅固緊湊，適合實驗室與外出攜帶使用。

即時頻譜分析：詳細調查干擾源 (選配)

即時量測模式

在即時量測模式下，接收器會在即時頻寬內連續執行量測，量測之間毫無時間間隙 (No time gaps)，這使得量測偶發或快速變化的干擾得以實現，傳統接收器掃描在移動到下一個頻率段之前，僅能捕捉給定量測週期內的訊號；相比之下，即時模式固定在一個頻率段，以幾乎無限的時間且無間隙地捕捉所有訊號，R&S ESR 透過同時捕捉並處理 40 MHz 頻寬的訊號來實現此功能。

頻譜圖：時域中的無縫頻譜顯示

R&S ESR 提供頻譜圖功能，允許使用者分析干擾訊號在時域中的行為，每個頻譜以水平線呈現，不同的電平對應不同的顏色，且各個頻譜線連續連接。記錄過程是無縫的，速率高達每秒 10,000 條線，相當於 100us 的時間解析度，為了獲得更詳細的呈現，R&S ESR 還可以重新處理記錄的數據，達到 60ns 的解析度。

頻繁出現的訊號顯示為紅色，偶發訊號顯示為藍色，如果訊號不再以特定振幅出現在特定頻率，像素將在使用者定義的餘輝時間 (Persistence period) 後消失，這使得不同的脈衝干擾可以輕易地彼此區分。

同時顯示餘輝模式下的干擾頻譜（上圖）與頻譜圖（下圖），頻譜圖提供了待測物 (DUT) 發出的干擾隨時間變化的無縫資訊，在餘輝模式中，使用者可以清楚區分窄頻和寬頻干擾，使用者選定的單個頻譜（餘輝模式中的白色軌跡）在時間上的位置，由標記 M1 在頻譜圖中指出，該標記可依需求定位。

四通道不連續干擾訊號量測

R&S ESR 支援符合 CISPR 14-1 和 EN 55014-1 標準的量測，溫控或程式控制的電器（如洗衣機和空調）會產生非連續性的干擾，由於不連續干擾訊號 (Click) 干擾的非週期性特質，其需遵守的限制值不像連續干擾那樣低，為了應用這些較寬鬆的限制值，使用者需要量測喀嚦聲的持續時間、重複率（不連續訊號）和振幅。

R&S ESR 會在 CISPR/EN 標準指定的頻率（150 kHz, 500 kHz, 1.4 MHz, 30 MHz）上，自動並平行量測脈衝振幅和持續時間，有效提供不連續訊號分析儀的功能；為了執行符合標準的分析，必須有足夠的記憶體空間來無縫記錄至少兩小時的峰值 (Peak) 和準峰值 (Quasi-peak)，R&S ESR 每條軌跡具備高達 400 萬個數值的記憶體深度，是此任務的理想選擇，其不連續訊號分析應用程式會將結果記錄在詳細報告中，提供統計數據並記錄任何不符合標準的不連續訊號（例外情況），最後，R&S ESR 不連續訊號分析會輸出通過/失敗 (Pass/Fail) 判定，指出 DUT 是否符合標準要求。

FFT 時域掃描 (選配)

硬體加速 FFT 運算實現快速量測

R&S ESR-B50 和 R&S ESR-K53 選配透過加入 FFT 時域掃描功能，增強了 R&S ESR 的功能，此掃描模式的量測速度比傳統步進頻率掃描模式快達 6000 倍，R&S ESR 僅需數毫秒即可完成 CISPR 頻段的頻率掃描，並即時量測傳導干擾，頻寬高達 30 MHz 的頻譜訊號分量可被無間隙地覆蓋，憑藉 1/4 解析度頻寬的虛擬步進大小和 >90% 的 FFT 視窗重疊率，測試接收器實現了符合 CISPR 16-1-1 的電平量測準確度。

對於只能短時間運行或量測的設備（例如行為會變化的設備、長時間運行可能損壞的設備，或需要高速運行週期的設備，如汽車電動窗調節器），速度至關重要，極快的時域掃描能極速提供結果，輕鬆應對此類場景；使用者也可以增加量測時間，以可靠地檢測間歇性窄頻干擾和孤立脈衝，R&S ESR 允許對每個頻率段的干擾訊號進行長達 100 秒的無縫量測。

單次擷取完成 CISPR Band A 和 B 量測

時域掃描功能在執行傳導干擾的加權量測時特別有用，例如：在符合 CISPR 產品發射標準的 150 kHz 至 30 MHz 頻率範圍內量測干擾電壓，R&S ESR 能即時量測此範圍，並立即執行所需的準峰值 (Quasi-peak) 和平均值 (Average) 加權，無需進行預掃描 (Preview scan)。

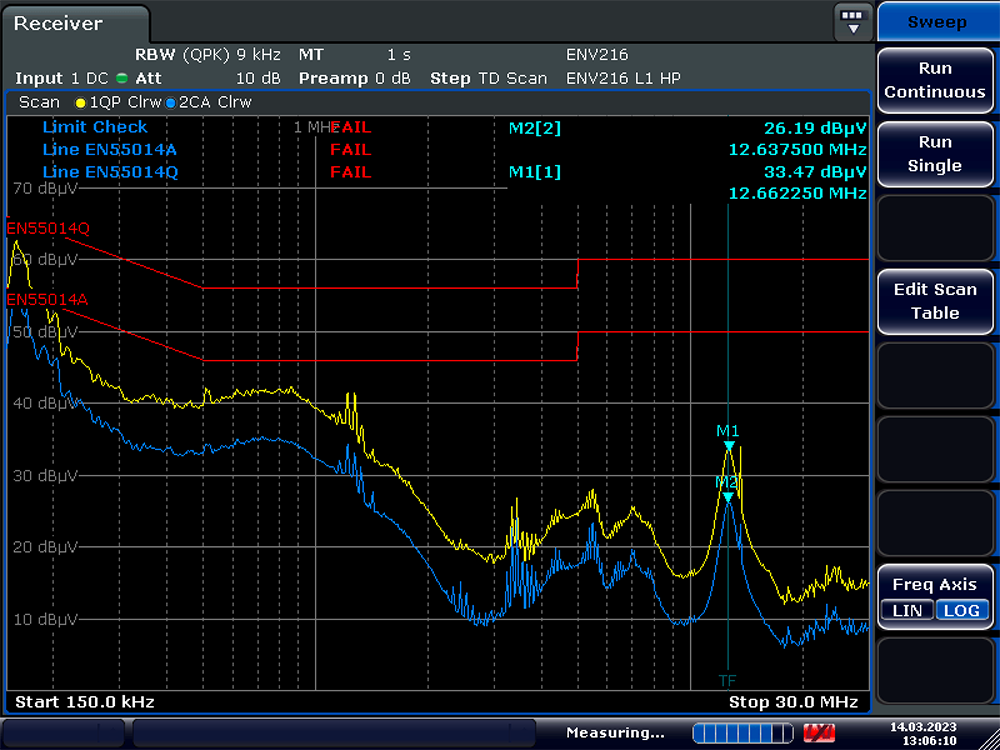

R&S ESR 可在單次擷取 (Single Shot) 中執行高達 30 MHz 的干擾電壓量測，並同時進行準峰值和平均值加權。

堅固緊湊 – 行動量測的理想夥伴

適合外場使用的直流電源與選配電池組

選配的 R&S FSV-B30 直流電源允許 R&S ESR 使用 12 V 至 24 V 的直流電源運作，使用選配的可充電 R&S FSV-B32 電池組，R&S ESR 在單次充電下可記錄量測結果長達兩小時，針對行動應用，亦提供強固型外殼 (R&S ESR-B1 選配)。

固態硬碟 (SSD) 抗震防摔

R&S ESR 配備可拆卸硬碟，若需應對操作溫度波動 (+5 °C 至 +40 °C) 或儀器暴露於強烈衝擊和振動的環境（例如在車輛上使用），可替換為固態硬碟 (R&S ESR-B18 選配)。

精巧輕量設計

R&S ESR 輕量化設計、堅固且輕便（R&S ESR7 不含硬體選配重量僅 12.8 kg），是行動應用和現場測試的理想選擇。

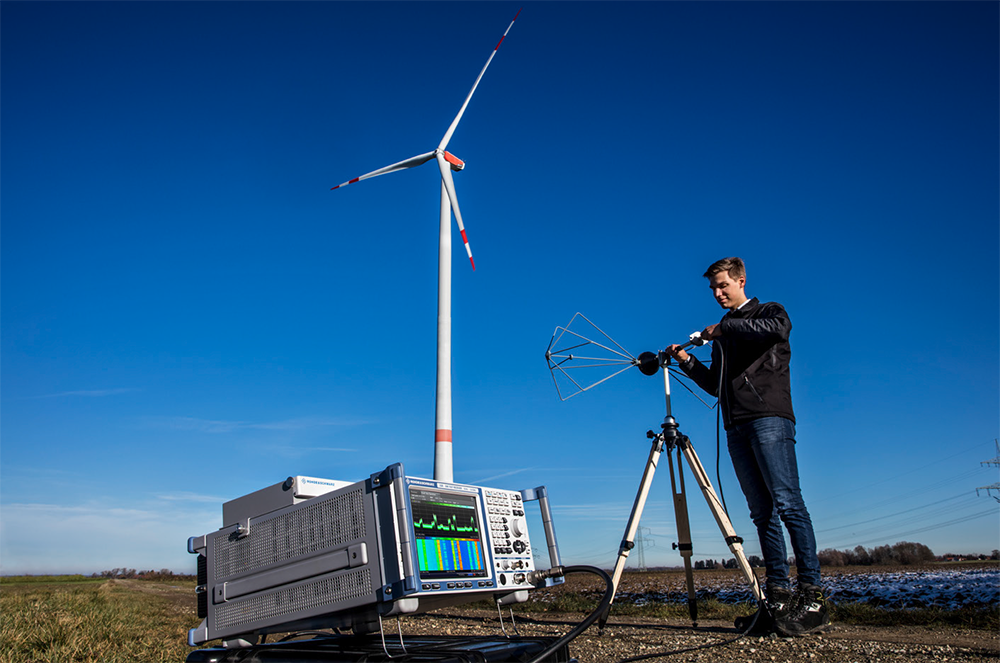

使用 R&S ESR 進行電池供電的現場 (In-situ) 量測。

克服測試挑戰，提升開發效率的終極解決方案

對於現代電子工程師而言，EMC 測試往往面臨著測試時間冗長、偶發干擾難以捕捉、以及設備笨重無法攜帶等痛點，R&S ESR EMI 測試接收器正是為解決這些挑戰而生。

• 解決時間成本：
  透過 FFT 時域掃描，量測速度提升數千倍，將數小時的測試縮短至數秒，大幅加速產品上市時間。
• 解決除錯困難：
  即時頻譜分析與餘輝模式讓隱藏的偶發訊號無所遁形，精準定位干擾源，避免反覆修改設計的困擾。
• 解決場景限制：
  具備電池供電與強固設計，讓實驗室級別的精準度能延伸至戶外或車載環境，滿足多樣化的測試需求。

無論是用於產品認證階段的最終合規測試，還是開發階段的預符合性測試 (Pre-compliance)，R&S ESR 都是確保產品電磁相容性、降低開發風險的最佳投資。
