突破空間受限與多軸誤差疊加之瓶頸：高精密 XY-θ 一體化共平面系統在先進微電子對位的技術解析



在先進製造領域，隨著半導體異質整合（Heterogeneous Integration）、矽光子共同封裝（CPO）以及高密度微機電系統（MEMS）的急速發展，元件的特徵尺寸正無情地向次微米甚至奈米級微縮，在這些製程中，無論是晶圓級探測（Wafer Probing）、覆晶封裝（Flip-chip Bonding）或是微光學透鏡陣列的貼合，皆高度仰賴於極端狹小空間內的「絕對空間對位」。

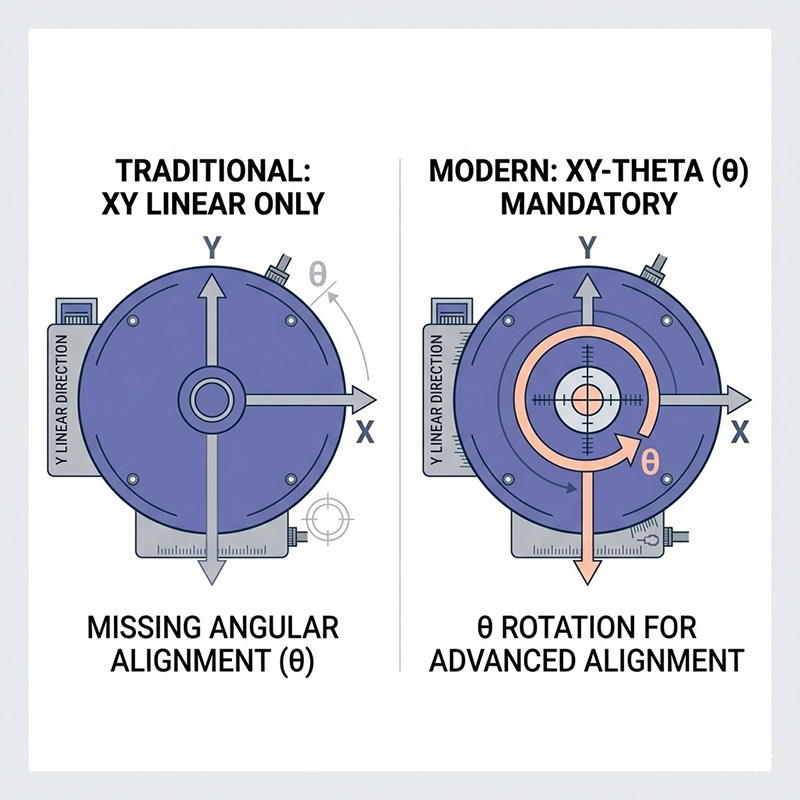

長期專注於先進精密儀器與半導體封裝設備，當我們檢視最新的國際製程良率報告與機台設計圖面時，會發現一個嚴峻的幾何力學現實：僅有 X 軸與 Y 軸的線性對位已經無法滿足製程需求，任何微小的角度偏差都必須透過 Theta (θ) 旋轉軸進行即時補償，然而，在極度受限的機台空間內，硬生生地將旋轉軸疊加於線性滑台之上，正引發一連串難以駕馭的物理學與動力學災難；本文將捨棄空泛的產品規格探討，純粹從多軸機構力學、空間度量衡矩陣以及動態干擾的底層邏輯出發，深度剖析現代封裝與對位工程師在實務上所遭遇的嚴苛法規與三大核心技術難題。

國際微電子檢驗與封裝規範：空間對位的極限容忍度

在探討具體的機構與控制痛點之前，我們必須先理解指導這些次世代微電子元件封裝的最高準則，以最新修訂的國際半導體產業協會標準（如 SEMI 3D20 針對三維高密度互連封裝的對位規範），以及 IEEE P3155 光電共同封裝微對位標準為例，對於機台在三維空間中的「幾何純粹度」與「同動補償精度」提出了近乎物理極限的要求。

在最新的晶圓級光學透鏡陣列貼合製程中，基板上的光學通道直徑可能不到幾微米，規範要求負責承載與對位的定位平台，在進行跨度數百毫米的 XY 平面移動，並同時進行正負幾度的 Theta 角微調時，其合成在工具中心點（即透鏡接觸點）的必須控制在次微米（Sub-micron）級別以內。

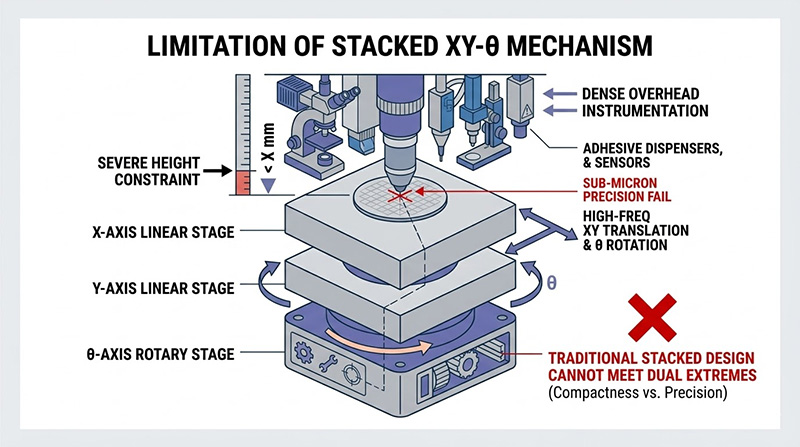

更嚴苛的是，這類設備通常必須安裝在空間極度擁擠的無塵室機台內部，上方佈滿了高解析度顯微鏡、點膠頭與各式感測器，規範嚴格限制了運動平台的垂直高度與體積，這意味著，機台不僅要在極高頻率的加減速狀態下維持完美的平面度（Flatness）與直線度（Straightness），還必須在極低的結構重心下完成複雜的 XY-θ 複合軌跡插補，這種對「極致緊湊」與「絕對空間精度」的雙重極限要求，直接宣判了傳統「疊加式（Stacked）」三軸系統的死刑。

三大緊湊型對位難題

在上述嚴苛的物理限制與法規框架下，研發與製程工程師在建構次世代微電子對位系統時，無可避免地會面臨三道極難跨越的技術高牆，這三大難題分別牽涉到結構堆疊引發的阿貝誤差、線纜拖曳產生的非線性寄生阻力，以及單軸量測與系統級空間真實位置的盲區。

串聯堆疊機構的力臂放大效應與阿貝誤差（Abbe Error）

在傳統的自動化思維中，當工程師需要一個可以進行平面移動與旋轉的平台時，最直覺的作法是購買一個 X 軸滑台、一個 Y 軸滑台，然後在最頂端鎖附一個旋轉分度盤（Theta 軸），這種被稱為「串聯堆疊（Serial Stacking）」的架構，在要求奈米級精度的微電子封裝中，存在著無法克服的物理缺陷。

首要問題就是「阿貝誤差」的無限放大，阿貝誤差的物理定義是：當系統的量測軸（如底層滑台的光學尺）與實際工作點（頂端載台上的晶片）不共線時，導軌上任何微小的角度偏差（如俯仰角 Pitch、偏擺角 Yaw），都會隨著兩者之間的垂直力臂長度被線性放大。

在傳統的 X-Y-θ 堆疊系統中，每一層滑台的鋁合金底板、軸承座與轉接板，都會不斷墊高最終工作表面的垂直高度（Profile Height），底層 X 軸導軌上僅僅幾角秒（Arc-second）的微小偏擺，乘上這高達數十甚至上百毫米的垂直力臂後，在最頂端的 Theta 載台上，會被放大成好幾微米的線性位移誤差；此外，層層堆疊的巨大質量會導致系統整體的動態剛性（Dynamic Stiffness）急遽流失，當進行高頻的對位微調時，極易引發結構共振，徹底摧毀光學對位的焦點。

線纜管理（Cable Management）拖曳導致的非線性寄生干擾

在狹小的機台空間內進行多軸運動，另一個經常被忽略但卻致命的難題是「線纜管理」，一個具備 XY 與 Theta 軸的平台，其上方的旋轉載台可能還需要搭載客戶的真空吸盤管路、氣壓夾爪管線、高頻測試探針線，甚至是額外的感測器訊號線。

在傳統的堆疊式設計中，這些線纜通常只能被動地懸掛或使用粗重的電纜鍊（e-chain）從外部連接到不斷移動與旋轉的頂層平台上，在宏觀的重型機械中，電纜鍊的阻力微不足道；但在次微米級的精密對位世界裡，電纜鍊在彎折時所產生的彈性恢復力、摩擦力以及隨著位置不斷改變的拖曳力（Drag Force），會對運動系統構成強大的「非線性寄生干擾（Non-linear Parasitic Disturbance）」。

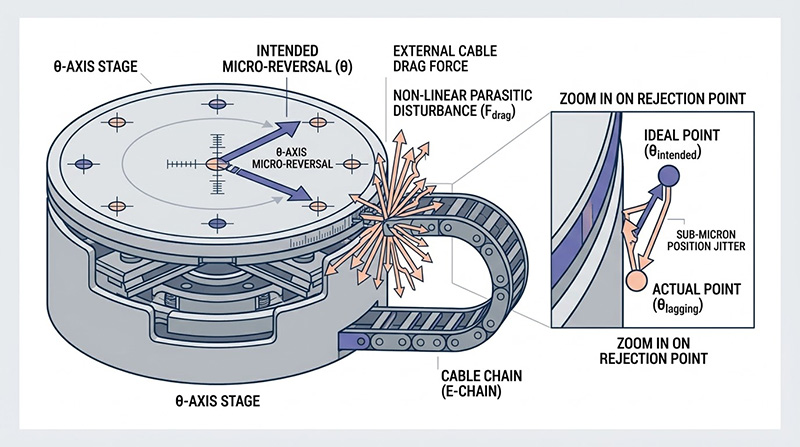

當 Theta 軸試圖進行零點幾角秒的微小反轉以修正晶片角度時，外部線纜的扭轉剛性會直接抵抗馬達的推力，導致控制系統產生嚴重的遲滯（Hysteresis）與在位抖動（In-position Jitter），如果沒有經過嚴密力學計算與系統內部整合的線纜佈局，這些不受控的寄生力矩將使得伺服參數的調校變得毫無意義，無論控制器多麼高階，都無法消除線纜拉扯所帶來的定位漂移。

單軸校正的盲區與「系統級」真實空間矩陣的脫鉤

最後一個難題發生在度量衡學（Metrology）與控制器空間運算的介面上，傳統的拼裝設備供應商，通常只保證「單一軸向」的精度，他們出廠時會分別提供 X 軸、Y 軸與 Theta 軸各自的雷射干涉儀校正報告。

然而，當這三個軸被以螺栓組裝在一起後，真正的災難才開始，由於金屬加工的公差，X 軸與 Y 軸之間絕對不可能達到百分之百的完美的九十度正交（Orthogonality）；Theta 軸的旋轉中心也絕對不會完美對齊於 XY 平面的絕對幾何中心。這些「跨軸誤差（Cross-axis Errors）」在單軸測試中是完全隱形的。

當機台進行複雜的 XY-θ 複合插補運動時，如果控制器內部只有單軸的校正數據，它將無法得知 X 軸移動時對 Y 軸造成的偏擺，也無法得知 Theta 軸旋轉時產生的偏心位移，這種「單軸反饋」與「系統級三維空間真實座標」的脫鉤，會使得工具中心點在空間中畫出的軌跡產生嚴重的幾何扭曲；要解決這個問題，系統必須能夠在組裝完成後，於工作端點（Work Point）進行全面的「系統級二維/三維雷射映射校正（System-level Metrology Mapping）」，並將這個龐大的誤差矩陣寫入高階控制器的底層，這對於隨意拼湊的市售硬體而言是完全不可能達成的任務。

拼裝架構在先進微電子對位前的崩潰

總結上述的機構力學、寄生干擾與度量衡學分析，我們可以得出一個嚴格的結論：在追求極致緊湊與次微米級絕對空間精度的次世代封裝與光學對位製程中，傳統依賴「單軸滑台層層堆疊」、「外掛式線纜鍊」以及「缺乏系統級矩陣校正」的拼裝式設計，已經徹底達到了物理學與控制學的死胡同，無論上位機的機器視覺影像辨識多麼精準，都無法挽救底層因為垂直力臂造成的阿貝誤差放大、因為線纜拖曳導致的寄生抖動，以及因為跨軸誤差造成的空間扭曲。要突破這道先進製造的高牆，唯一的解答是從機構的底層共平面設計、線纜整合工程，到頂層的系統級空間演算法，進行徹底的系統級典範轉移。

奧創系統推薦導入 Aerotech 專為空間受限與高精度對位量身打造的 XY-Theta (XY-θ) 運動系統 與次世代 Automation1 控制架構，我們能有效協助客戶克服複雜的微觀對位挑戰，實質提升先進封裝與檢測的產能與良率：

XY-Theta 運動系統提供高精度定位，適用於半導體、光學對位、精密檢測與雷射加工，內建整合式電纜管理系統，確保卓越性能與穩定性。

消滅阿貝誤差的緊湊共平面設計 (Compact Fully Integrated Design)

針對堆疊結構帶來的阿貝誤差與剛性流失，我們推薦導入 XY-Theta (XY-θ) 整合型運動系統，這套系統捨棄了傳統的粗暴疊加，採用了高度一體化的精密機械軸承配置，它將 X、Y 線性軸與 Theta 旋轉軸在極低的垂直高度內進行了無縫融合與精密對準（Precision Aligned），極低重心的設計（Low Profile）大幅縮短了力臂，從物理根源上將阿貝誤差與偏擺降至最低，賦予系統卓越的動態剛性，確保在進行高頻率對位微調時依然穩如泰山。

根除寄生干擾：整合式線纜管理 (Integrated Cable Management)

為了解決線纜拖曳導致的非線性干擾與微觀遲滯，XY-Theta 系統內建了經過嚴密力學計算的「整合式線纜管理系統（CMS）」，不僅為平台本身的馬達與編碼器線路規劃了最佳的彎折半徑，更在內部預留了專屬的空間，讓客戶能將其製程所需的真空管路、氣壓線或高頻感測訊號線完美收納其中，這確保了在複雜的 XY-θ 複合運動下，管線不會產生任何拉扯或寄生阻力，實現真正的零干擾平滑追蹤。

絕對空間的掌控：系統級度量衡與 Automation1 智能控制

要讓這個緊湊的機構在真實空間中達到絕對完美，我們在出廠前對全系統進行了「系統級度量衡校正（System-level Metrology）」，我們直接在系統的工作端點（Work Point）量測並建立包含所有跨軸誤差與正交性偏差的三維誤差矩陣，搭配 Automation1 iSMC 智能軟體控制器，系統能即時讀取這個矩陣，並利用內建的工具中心點（TCP）程式設計架構，自動且精準地執行逆運動學補償，只需要在直覺的指令中要求透鏡的中心點旋轉，Automation1 控制器便能透過頻寬高達 2 Gbps 的 HyperWire® 光纖通訊總線，以 20 kHz 的超高頻率無縫同步 XY-θ 諸軸，確保光學元件或晶片在任何空間姿態下，都能維持次微米級的絕對定位純度。

打造頂尖的測試與製造環境沒有單一標準答案。實際的系統配置將因應您的測試應用、嚴苛規範、場地限制及待測物特性而量身打造。如需深入規劃與系統或軟硬體選配搭配建議，請立即聯繫「奧創系統」團隊。我們擁有豐富的系統整合經驗，不只是提供設備，更提供從模擬到驗證的一站式方案 (Turnkey Solution)。我們隨時準備為您提供最專業的客製化配置建議與全方位技術支援，協助您找到最適合您實驗室的完美解答。
