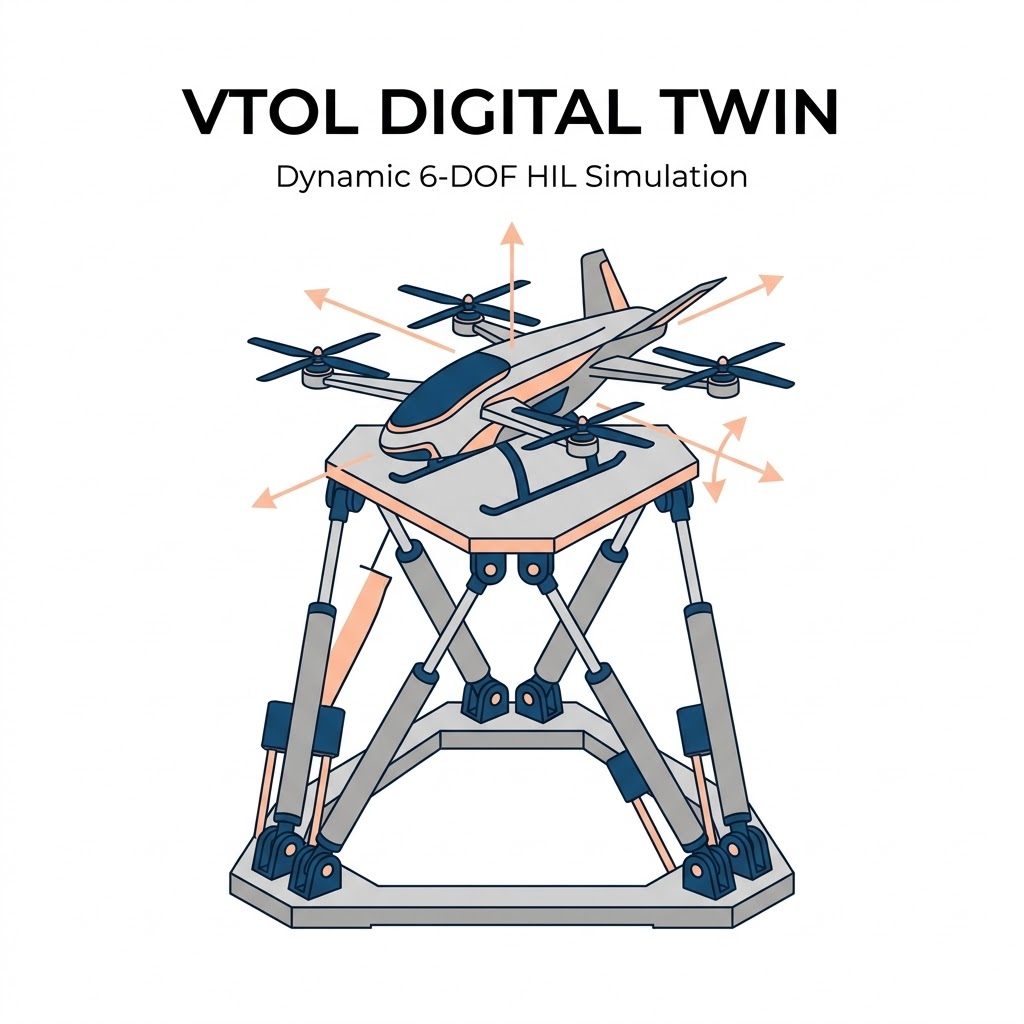

次世代 VTOL 與旋翼機全域動態數位孿生與 HIL 測試平台

隨著全球城市空中交通（Urban Air Mobility, UAM）的商業化以及軍用戰術無人飛行載具（UAV）的全面列裝，次世代旋翼機與垂直起降載具（VTOL）的適航認證與實戰驗證標準已進入前所未有的嚴苛階段，有別於傳統定翼機相對穩定的層流氣動環境，VTOL 載具在低空懸停、姿態轉換（Transition Phase）以及特種作業（如吊掛、空投）時，必須面對極度複雜的三維空間氣動力學交織。

為因應這些挑戰，國際航空與國防標準已全面升級，MIL-STD-810H 與 DO-160H 環境與動態測試規範，明確要求飛行器內的關鍵電子組件（包含飛控電腦與光電感測器）必須在複合頻譜的強烈震動下維持零誤差運作；同時，針對無人機系統的 DO-331 模型基礎開發與驗證標準，亦強制要求導入硬體迴路（Hardware-in-the-Loop, HIL）進行數位孿生（Digital Twin）測試。然而，當研發工程師試圖在實驗室內重現這些極端物理環境時，往往會面臨三大難以跨越的技術鴻溝。

高頻氣動共振與複雜干擾導致的光學與飛控驗證失真

在電動垂直起降載具（eVTOL）或多軸無人機的物理運作中，推進系統的高速無刷馬達運轉、主旋翼產生的強烈下洗氣流（Downwash），以及尾旋翼的高頻震動，會對機體結構產生數十赫茲甚至高達一百赫茲以上的高頻、微小振幅共振。這些高頻震動對於機載的慣性測量單元（IMU）以及高階光電/紅外線尋標頭（EO/IR Seeker）是致命的干擾源。

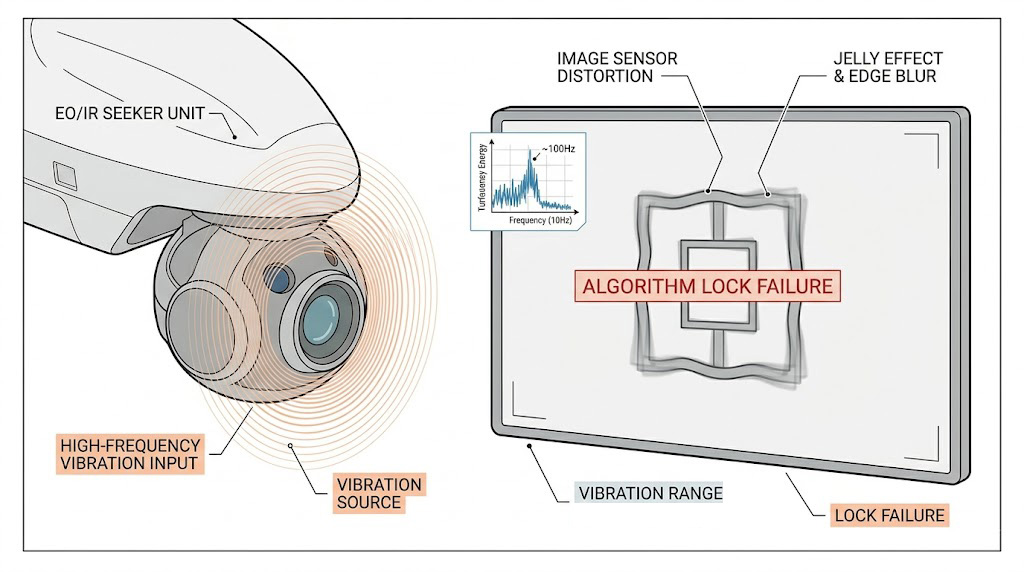

當這類高頻微震傳遞至光學感測器的影像感光元件時，會產生嚴重的「果凍效應（Rolling Shutter）」與邊緣模糊現象，導致影像辨識演算法無法鎖定目標；同時，飛控大腦若接收到充滿高頻雜訊的姿態數據，亦會產生錯誤的姿態補償指令。

在實務測試中，傳統的大型液壓飛行模擬器或低階電動平台，受限於龐大的運動質量（Moving Mass）與機械傳動機構間的背隙（Backlash），其物理響應頻寬極限通常落在十五赫茲以下。當工程師試圖輸入高頻的震動頻譜時，這些傳統平台不僅無法如實產生對應的物理微震，其機械間隙甚至會產生額外的低頻諧波干擾。這導致研發團隊無法在實驗室內取得真實的動態背景雜訊，自然無法精確調校光電雲台的防手震機構與飛控大腦的濾波演算法，最終只能被迫依賴高風險且成本高昂的戶外實機試飛。

特種作業中劇烈「重心動態偏移」的即時力矩補償困境

軍用旋翼機與大型搜救無人機在執行海上吊掛救援（Winch Rescue）或重型物資空投任務時，載具的三維重心（Center of Gravity, CoG）與慣性力矩（Moment of Inertia）會發生瞬間且劇烈的改變。當數百公斤的負載懸掛於機腹下方並隨側風擺盪，或是機艙內的人員與裝備發生位移時，飛行器會承受巨大的不對稱傾覆力矩。

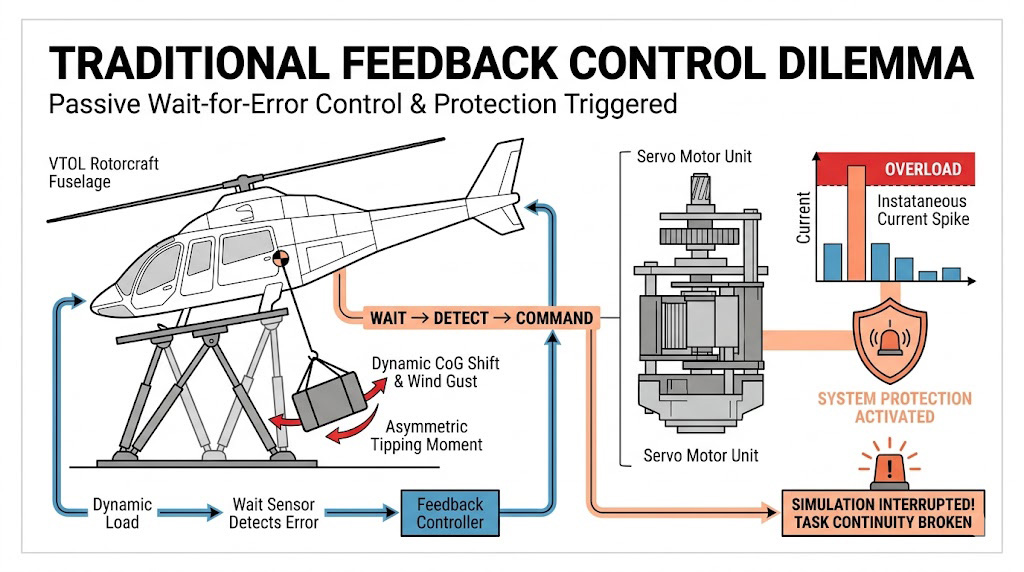

在模擬實驗室中，要完美重現這種極端的動態力學是一項艱鉅的挑戰。傳統的動感平台多半採用「被動式誤差回饋控制（Feedback Control）」。這種控制邏輯的核心在於：必須等待平台確實發生了傾斜與位置誤差，感測器偵測到誤差後，才命令伺服馬達輸出反向的扭力進行補償。然而，面對巨大且突發的重心偏移，這種被動等待誤差發生的時間差，會導致模擬座艙產生嚴重的不自然頓挫感；更嚴重的是，瞬間的巨大重量轉移極易導致單側伺服馬達電流過載，進而觸發系統的硬體安全保護機制，造成模擬任務強制中斷，徹底破壞了特戰培訓與飛控極限測試的連續性。

HIL 硬體迴路中的時序脫節與數位孿生體系崩潰

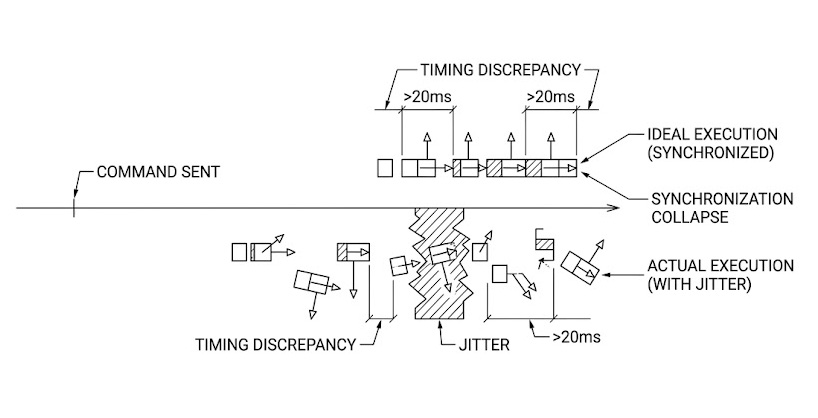

現代先進航空器的研發高度依賴「硬體迴路（HIL）」或「飛行員在環（Pilot-in-the-Loop, PIL）」的虛擬驗證架構。在一個標準的閉迴路（Closed-Loop）數位孿生測試中，時間的精準對齊是系統成立的唯一基礎。當飛控演算法發出一個姿態修正指令，或是虛擬環境中突然遭遇一陣強烈微爆流（Microburst），視覺畫面生成與動感平台的物理姿態改變，必須在極短的「時間預算（Time Budget）」內同步完成，這個時間容許度通常必須低於二十毫秒。

實務上，許多測試平台受限於陳舊的軟體架構或消費等級的通訊協定（例如傳統的通用序列匯流排或標準乙太網 TCP 協定），這些協定在作業系統的底層調度中存在高度的非確定性。這導致從指令下達到平台實際產生物理動作，往往存在數十毫秒甚至上百毫秒的延遲，以及難以預測的時序抖動（Jitter）。

對於飛行員而言，這種「視覺畫面已經傾斜，但身體（前庭覺）卻還沒感受到重力變化」的時序相位落後（Phase Lag），會在數分鐘內引發嚴重的模擬器暈動症（Simulator Sickness）；對於無人機的飛控演算法而言，這種延遲會破壞控制迴路中的相位裕度（Phase Margin），導致演算法不斷輸出過度的補償指令，最終使整個數位孿生模型產生發散與震盪，讓耗資千萬的測試數據完全失去工程參考價值。

面對次世代旋翼機與 VTOL 無人載具在動態測試上的嚴苛挑戰，單一的硬體設備已無法滿足現代航太工程的標準，奧創系統科技（Ultrontek）致力於提供從數位模擬到物理驗證的一站式方案（Turnkey Solution），我們將歐洲頂尖的六軸動感科技與工業級超低延遲通訊架構進行深度揉合，協助客戶符合最嚴格的航太與國防測試規範。

突破頻寬極限的無背隙驅動與氣動平衡整合

針對無人機高頻共振與直升機重載特種任務的需求，奧創系統導入了 SANLAB 工業級重型六軸動感平台（SMotion 系列），在輕中型應用上（如 eVTOL 光電酬載測試），系統採用高剛性的純電動伺服馬達搭配精密研磨滾珠螺桿，這種無背隙（Zero-Backlash）的傳動架構能提供極佳的高頻寬響應，將高達百赫茲的旋翼共振微米不差地重現於實驗室中，協助工程團隊有效提升光學防手震與飛控濾波演算法的測試效率。
➜ 六軸平台 ≤ 200kg
➜ 六軸平台 > 200kg

SANLAB 6DoF (六自由度) 平台是高強度國防測試的理想選擇，能在動態負載下確保精確的運動控制，廣泛支援砲塔系統、飛彈模組與雷達設備的測試驗證。

在全尺寸直升機座艙或大型 VTOL 載具的模擬中，配置了具備電氣動混合平衡技術（Electro-Pneumatic, EP6D）的戰略級重型平台，透過精密的輔助氣缸承擔數噸重的靜態座艙重量，讓伺服馬達能全心處理高動態的瞬間加速度，配合「前饋控制（Feedforward Control）」架構，系統能透過預先配置的負載感測器，在人員或吊掛物發生位移的毫秒瞬間，預判重心的動態偏移軌跡並主動分配致動器推力，這種主動式力矩管理，徹底解決了馬達過載與模擬頓挫的問題，確保極限戰術演練的順暢與安全性。

次毫秒級的 HIL 通訊對接與高階洗出技術

為了解決數位孿生測試中的時序脫節痛點，SANLAB 全面採用工業標準的即時通訊架構，平台搭載基於 IPC 的硬體即時控制器，並原生支援 EtherCAT 與即時 UDP 協定，在與高階虛擬兵推主機（如 dSPACE 等）連線時，系統能將端到端的指令傳輸延遲嚴格控制在數毫秒之內，實現真正的零時差同步。

結合專為航太全動模擬機（FFS）開發的高階洗出演算法（Washout Filter），系統能在極短的延遲下，將虛擬世界中的低頻持續加速度（如大 G 力盤旋）轉化為精確的平台傾斜指令，利用重力分量完美欺騙人體的前庭感知；同時在動作完成後，以低於感知閾值的速度平滑歸位，這不僅大幅降低了模擬暈眩感，更確保了飛控演算法在硬體迴路測試中獲得絕對真實的物理反饋。

SANLAB 專為國防工業打造的運動控制解決方案，涵蓋 6DoF 運動平台、穩定系統與 EL/AZ 定位器，支援從 50kg 至 25 噸的高負載測試，實現砲塔整合、雷達驗證與光電系統的高精度動態模擬。

透過 SANLAB 解決方案將複雜的氣動力學模型、超低延遲的工業通訊網絡與極限重載的精密機械合而為一，立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答，或者實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同。如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
