射頻功率量測原理 (十)： 影像頻寬與上升時間的重要性
在射頻設計所有需要考量的參數中，功率量測始終是設計與操作人員最關鍵的指標之一，尤其在現今複雜的調變方案、脈衝通訊模式及無線裝置日益普及的趨勢下更顯重要，為精準分析調變或脈衝訊號的特性，射頻功率量測測試設備的影像頻寬 (Video Bandwidth, VBW) 是一個必須考量的關鍵因素，VBW 用於描述感測器追蹤封包功率量測中訊號變化的能力；此處的封包功率是指射頻載波訊號在單一或數個週期內，因調變或失真所產生的振幅變化，並經過時間平均後的結果，有時也稱為峰值功率；因此，要正確量測脈衝與峰值功率，調變訊號的振幅變化率必須小於感測器的 VBW。

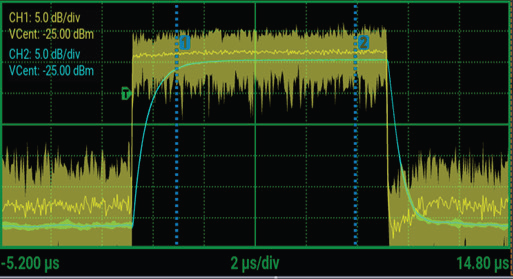

圖一為一個經過調變的脈衝訊號，訊號的脈衝特性（上升與下降時間）及其調變方式，導致了振幅的快速變化；此處的上升時間定義為訊號從近端線（脈衝振幅的 10%）的特定低值，變化至遠端線（脈衝振幅的 90%）的特定高值所需的時間；若感測器的 VBW 不足，將無法精確追蹤波形，進而產生量測誤差，這不僅會影響封包功率與峰值封包功率 (Peak Envelope Power, PEP) 的讀值，同時也會衝擊平均功率量測的準確性。相比之下，具備充足 VBW 的偵測器能夠精密地追蹤目標脈衝的封包功率，從而將錯誤的結果降至最低。
影像頻寬與上升時間的關聯性
感測器的 VBW 取決於功率量測電路的響應時間，該響應時間通常以感測器的上升時間來表徵，VBW 與上升時間兩者成反比關係，業界評估 VBW 與上升時間關係的常用經驗法則是：
VBW=0.35/上升時間（功率量測電路的響應時間）
為特定應用選擇合適的測試設備
為了實現精確可靠的射頻功率量測，針對不同應用選擇具備足夠 VBW 的測試設備至關重要，舉例來說，現今先進的 Wi-Fi 晶片組與採用多重輸入多重輸出 (MIMO) 架構的設備，其通道頻寬已高達 160 MHz；Boonton RTP5000 系列 提供了一種快速、簡易且具成本效益的解決方案，其具備市場上最寬的 195 MHz 影像頻寬，而同系列的 RTP5008 感測器亦提供 165 MHz 的 VBW；因此，這些感測器是有足夠能力，能完整分析具備 80 MHz 與 160 MHz 通道頻寬之 Wi-Fi 訊號特性的解決方案。
