人機匿蹤與主動雷達突防的終極試煉場 — 整合 RCS 量測、AESA 驗證與六軸動態極限的航太國防解決方案



在當代全球航太與國防軍工的發展藍圖中，戰爭的型態已從傳統的火力投射，全面演進為「電磁頻譜（Electromagnetic Spectrum）」與「資訊節點」的無聲對決，要在現代戰場中取得絕對的制空與制海權，仰賴兩大核心科技的矛與盾：一方面是極致的「匿蹤突防」，透過先進的雷達截面積（RCS, Radar Cross Section）控制技術，讓無人飛行載具（UAV）、次世代戰機與匿蹤艦艇在敵方雷達幕上隱形；另一方面則是強大的「主動偵蒐」，利用搭載數千個傳輸/接收模組（TRM）的主動電子掃描陣列雷達（AESA），在極端氣候與強烈電子干擾（Electronic Warfare, EW）下，依然能瞬間鎖定數百公里外的掠海飛彈或微型無人機群。

然而，這些代表著人類工程極致的高科技裝備，在研發與量產階段正面臨著前所未有的「系統級驗證斷層」，現代的整合感測與通訊（ISAC）系統不僅架構極度複雜，其運作的物理環境更是極端嚴苛，當重達十數噸的裝甲砲塔在崎嶇地形上以時速七十公里狂奔，或是海軍巡防艦在五級狂風巨浪中產生高達數公尺的深幅起伏與劇烈滾轉（Roll）時，安裝於其上的精密雷達與光電尋標頭（EO/IR Seekers），必須在這些龐大的機械震動與瞬間姿態偏移中，維持次微米級的光軸穩定與毫秒級的波束轉向。傳統的測試方法通常將「射頻電磁測試」與「機械動力學測試」完全割裂，導致研發團隊在微波暗室中測得的完美數據，一到了真實的動態靶場便瞬間崩潰。

SANLAB 專為國防工業打造的運動控制解決方案，涵蓋 6DoF 運動平台、穩定系統與 EL/AZ 定位器，支援從 50kg 至 25 噸的高負載測試，實現砲塔整合、雷達驗證與光電系統的高精度動態模擬。

身為台灣航太國防與系統整合領域的先驅，奧創系統科技（Ultrontek）深知「實戰環境的不可控性，必須透過實驗室內全域的極限重現來克服」，我們顛覆了單一儀器測試的傳統框架，整合成「全頻段射頻與極限動態複合驗證生態系」，這些系統解決方案深度整合了三大業界巔峰技術：針對匿蹤防禦的 RCS 量測系統、針對主動偵蒐的 AESA 雷達 TRM 自動化測試平台，以及針對極端物理環境模擬的 SANLAB 戰略級重型六軸動感平台（SMotion 系列），我們協助國防研究院與頂尖軍工企業，在絕對安全且可控的實驗室內，完美彌合靜態電磁分析與動態實戰機動之間的巨大鴻溝。

解決現代航太匿蹤與雷達通訊系統的三大核心難題

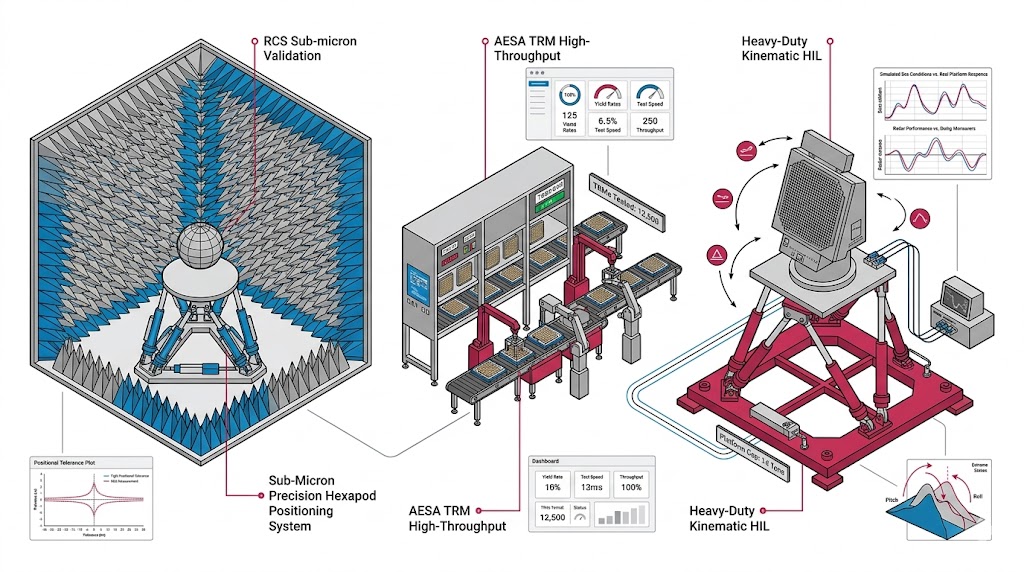

航太國防全域測試示意圖：包含次微米 RCS 量測、AESA 收發模組自動化測試，及重型六軸平台之海用雷達 HIL 極端模擬測試。

高頻微波 RCS 量測的機械背隙誤差與次微米定位極限

在開發匿蹤無人機或高隱蔽性載具時，雷達截面積（RCS）的量測準確度是決定匿蹤塗層與機體幾何設計成敗的關鍵，隨著現代雷達頻段不斷向毫米波（mmWave，如 40GHz 甚至更高）推進，微波的波長變得極短，在室內微波暗室（Anechoic Chamber）進行目標物 3D 旋轉掃描或標準校正球（Calibration Sphere）校正時，傳統的伺服轉台與機械支架往往存在齒輪咬合的機械背隙（Backlash）與微小的低頻震顫，這些在肉眼看來微不足道的機械誤差，在 40GHz 的射頻分析儀眼中會被無限放大，導致嚴重的相位偏移與 ISAR 成像模糊，工程師根本無法分辨量測出的雜訊是來自機體本身的散射，還是測試轉台的機械缺陷。

AESA 雷達 TRM 陣列模組的量產瓶頸與測試耗時深淵

新一代的多功能主動電子掃描陣列（AESA）雷達，其核心運作依賴直接數位合成（Direct Digital Synthesis）與先進的氮化鎵（GaN）高頻元件，一面軍規 AESA 雷達天線上往往密佈著成千上萬個傳輸/接收模組（TRM），在生產線與研發驗證階段，必須針對每一個 TRM 進行獨立的相位、增益、高功率輸出脈衝以及雜訊指數（Noise Figure）的嚴格特性分析與校準；傳統的射頻測試系統硬體配置繁瑣，且測試軟體需要耗費數月進行 FPGA 底層程式撰寫，面對龐大的 TRM 數量，測試時間呈指數級上升，成為雷達系統量產與列裝期程中最致命的效能瓶頸。

極端物理負載下，硬體迴路（HIL）射頻追蹤的動態脫節與剛性喪失

當 AESA 雷達或高階光電尋標頭開發完成後，必須進行硬體迴路（Hardware-in-the-Loop, HIL）動態驗證，然而主戰坦克（MBT）的雷達砲塔總成或是大型艦載相位陣列天線的重量動輒高達數噸至十數噸，市面上多數商用動感平台根本無法承受此類極限重載，強行運作極易導致結構共振、金屬疲勞變形，甚至無法模擬海象中長達數公尺的緩慢起伏（Heave）；同時，傳統平台的控制通訊延遲過高，當虛擬兵推主機發出目標閃避軌跡時，雷達射頻模擬訊號與平台的物理姿態產生了數十毫秒的「時間差」，導致空間濾波與波束追蹤演算法瞬間失效，使耗資千萬的數位孿生（Digital Twin）測試失去公信力。

解決方案特色與應用

為徹底克服極端動態環境與複雜電磁頻譜的雙重挑戰，奧創系統科技（Ultrontek）以「系統共振」的宏觀工程視角，嚴選並深度整合了業界最頂尖的機電與射頻量測技術。以下為三大核心解決方案的深度技術剖析與實戰應用場景：

全頻段高精密雷達截面積 (RCS) 量測解決方案：次微米定位與 ISAR 成像技術

在匿蹤科技的攻防戰中，唯有絕對精準的基準，才能衡量出真正的隱形能力，本解決方案專為解決痛點一的機械誤差與高頻衰減而生，完美融合了頂尖射頻分析與極致的空間運動控制。

專為海空防禦設計的 RCS 測試系統，整合 Rohde & Schwarz ZNA 向量網路分析儀、kW 級高功率脈衝放大器與 >2000kg 重載轉台，本方案支援 1-40 GHz 全頻段，適用於室內暗室與室外遠場環境，具備先進 ISAR 成像技術及開放式測試案例原始碼架構，能精確評估戰機、無人機與艦艇之隱身性能，並讓用戶保有測試流程的完全自主權。

• 直接通道存取架構與 kW 級高功率脈衝放大：
  系統的核心大腦採用 Rohde & Schwarz R&S ZNA 向量網路分析儀，ZNA 具備獨家的高動態範圍設計，更關鍵的是其具備「直接通道存取（Direct Channel Access）」硬體架構。在遠場（Far-field）或大型室內暗室進行全尺寸戰機或無人機 RCS 測試時，雷達波徑損耗極大；ZNA 的特殊架構允許在發射端與接收端無縫外掛混合式高功率放大器（如 1-6 GHz 的 BBA150 固態放大器，以及 6-40 GHz 的高功率脈衝行波管放大器 TWTA），提供 kW 級的脈衝功率而不會燒毀接收機前端；這確保了系統在極遠距離下，依然能清晰捕捉到微小的目標回波訊號。

R&S ZNA 向量網路分析儀專為航太、衛星測試應用而生，具備四個相位同調訊號源、170 dB 高動態範圍與 0.002 dB 超低追蹤雜訊，提供高效能、DUT 為中心的操作體驗，輕鬆應對複雜的射頻量測與生產任務。

• Aerotech 次微米定位與重載轉台的絕對空間座標：
  為了根除機械震顫與背隙誤差，奧創系統整合了 Aerotech 次微米級六自由度（Hexapods）定位系統 與大於 2000kg 負載的精密旋轉台，這些定位系統採用高精微步進馬達與絕對奈米級編碼器（Absolute Encoders），提供無與倫比的空間解析度。在進行「替代法（Substitution Method）」校正時，能確保 RCS 標準校正球（Calibration Sphere）的空間姿態達到次微米級的絕對重現。系統具備「位置觸發（Position Trigger）」功能，能與 VNA 射頻掃描進行毫秒級的硬體同步，實現高速的連續掃描（On-the-fly Measurement）。

AMG2-300 直接驅動平衡旋轉台，具備高精度、低高度與大載重能力，適用於 EO/IR 感測器測試、衛星光學測試、雷射光束導引及航太國防應用。

• 高階雷達截面積與隱身性能評估應用：
  透過系統內建的近場轉遠場（Near-field to Far-field）演算法與開放式測試劇本原始碼，工程師能從海量的近場量測數據中，快速生成高解析度的 2D/3D SAR（合成孔徑雷達）與 ISAR（逆合成孔徑雷達）熱像圖，這項技術被廣泛應用於先進無人機的機身幾何優化、雷達波吸收材料（RAM）的塗層缺陷診斷，以及飛彈尋標頭雷達罩（Radome）的穿透率自動光學檢測，讓研發團隊精確鎖定機體上的強散射熱點（Hotspots）並進行針對性改良。

AESA 雷達 TRM 測試解決方案：突破量產瓶頸的自動化平行驗證

主動電子掃描陣列（AESA）雷達的威力，源自於其數以千計陣列單元的完美協同，面對痛點二的量產時間深淵，奧創系統引進了基於 R&S 模組化硬體的極速檢測架構。

探索 R&S 如何透過高效的 TRM 測試函式庫與 R&S®TS6710 自動化測試系統，簡化 AESA 雷達的傳輸/接收模組開發與生產測試，實現高速、高準確度的效能驗證。

• 無 FPGA 程式設計的高通量 CompactTSVP 平台：
  傳統 TRM 測試系統需要大量的客製化 FPGA 編程來處理複雜的時序與觸發，耗費龐大的工程資源，本方案採用 R&S CompactTSVP 模組化平台，提供高度靈活且標準化的數位、類比與射頻控制介面。透過原廠優化的高效能 TRM 測試函式庫（Test Library），系統在無需任何底層 FPGA 程式撰寫的狀態下，即可實現極端短暫的測試週期。

R&S®CompactTSVP 模組化平台提供靈活且快速的控制介面，以及數位和類比量測功能，此配置在無需任何 FPGA 程式設計的設定下，實現了極短的測試時間。

• GaN 高頻元件的同步脈衝與 S 參數特性分析：
  現代 AESA 廣泛採用氮化鎵（GaN）功率放大器，這類元件在脈衝運作下會產生嚴重的熱效應與記憶效應（Memory Effects）。本解決方案整合了超寬頻向量訊號產生器與高階頻譜分析儀，能同步執行嚴苛的熱態脈衝測試、高解析度 S 參數掃描、精準的相位與增益平坦度校準，以及絕對的雜訊指數（Noise Figure）量測。系統的開放式待測物（DUT）控制與觸發介面，確保了測試儀器與 TRM 內部移相器（Phase Shifter）狀態切換的微秒級同步。
• 產線 EOL 測試與多功能雷達效能最大化應用：
  這套高通量的自動化測試系統，是國防級雷達組裝廠的產線心臟（End-of-Line, EOL Testing），它能以全天候自動化排程，快速且精準地篩選出陣列中相位偏移或功率衰退的瑕疵模組，確保由成千上萬個 TRM 組成的 AESA 雷達整合，在實戰中能發揮出最完美的波束成形（Beamforming）、極速的旁瓣零陷（Nulling）以及無瑕的空間濾波能力，徹底最大化新世代防空系統的預警與追蹤潛能。

戰略級 SANLAB 重型六軸動感平台：極限 HIL 數位孿生與實戰防護

針對痛點三中，極限負載與動態通訊脫節的致命問題，奧創系統獨家導入了歐洲最高規格的 SANLAB 重工業動感模擬技術，為 AESA 雷達與光電尋標頭提供最殘酷的物理試煉。

• 高達 14 噸負載的重型鋼構與 EP6D 電-氣動混合技術：
  SANLAB SMotion 系列重型六軸動感平台（涵蓋 SM3000、SM8000、最高至 SM14000 型號）採用重型焊接鋼構與重載機電致動器（Electro-mechanical Actuators），為了在承載十數噸的主力戰車砲塔或海軍陣列天線時，仍能保持極致的動態響應，SANLAB 引入了革命性的 電-氣動混合平衡技術（Electro-Pneumatic, EP6D），由輔助氣壓缸負責扛起設備龐大的靜態重量，讓高扭力 AC 伺服馬達全心專注於處理瞬間加速度（Surge/Sway/Heave），這徹底解決了純電動平台在重載下的過熱衰竭問題，並賦予設備連續數週進行金屬疲勞耐久測試的強悍體質。

SMotion14000 是一款 14000kg 超旗艦級有效負載、1030mm 超長行程的 6DOF 運動平台，具備 22,000 kg·m² 頂級慣性矩，專為最嚴苛的航太、鐵道或結構耐久性測試而設計。

• 超低延遲 EtherCAT 通訊與高階洗出演算法（Washout Filter）：
  完美的數位孿生需要毫秒不差的神經網絡。SANLAB 平台全面搭載工業級 IPC 即時控制器，原生支援 EtherCAT 與 UDP 等高速通訊協定，在硬體迴路（HIL）架構中，平台能以低於數毫秒的超低延遲，接收來自 dSPACE 或 Simulink 虛擬戰場主機的姿態指令，配合平台高達 1030mm 的超長行程與獨家高階洗出演算法，系統能巧妙利用地心引力分量與視覺水平的協調，欺騙慣性測量單元（IMU），在有限的實驗室空間內真實重現無限的物理機動軌跡。

動態平台能複製運動軌跡 (Movement Profiles) 以評估雷達的追蹤行為與訊號一致性。確保在負載轉移、多軸運動條件下，仍能維持精確的偵測與定位能力。

• 五級海象模擬與全天候戶外實彈驗證應用：
  SANLAB 重型平台（可選配 IP66 軍規防塵防水防護）不僅是實驗室內的造浪巨獸，更是能直接拉拔至戶外靶場的實戰利器，海軍研發單位可將其部署於半露天測試場，匯入真實遠洋錄製的遙測數據（Telemetry Field Data Replication），讓艦載 AESA 雷達或光電火控系統在承受豪雨、鹽霧侵襲的同時，經歷五級海象長達數公尺的劇烈起伏與橫搖。工程師能藉此精確調校雷達底座的伺服補償演算法與目標追蹤邏輯，確保在最惡劣的戰術機動下，武器系統依然能維持死鎖敵方目標的絕對精度。

SANLAB 穩定化平衡系統 涵蓋 6DOF 動態平台、無人機著陸平台 及 陀螺穩定平衡台，廣泛應用於國防、海事與工業領域，確保極致穩定與安全，探索 SANLAB 如何助您征服動盪環境！


SANLAB 的 六自由度（6DOF）穩定平衡動態平台 具備極高的適應性，適用於 無人機（UAV） 的起降、雷達與光學系統、發射器的彈藥部署，以及載人區域的民用船舶穩定平衡，其先進的穩定平衡能力可確保在各種作業環境中維持精確控制與穩定性，提供可靠且高效的解決方案，以支援您的關鍵任務與海事作業。

客製化服務與系統架構評估

打造頂尖的航太匿蹤 RCS 量測暗室、AESA 陣列雷達 TRM 高通量產線，以及主戰裝甲砲塔的 6-DOF 極限動態測試平台，絕非將標準設備進行簡單的拼湊，實際的硬體配置與軟體通訊底層，必須因應您的 AESA 雷達總成重量（如 SANLAB SM14000 高達 14 噸的重載動力學需求）、微波暗室的空間幾何容積限制、高頻微波衰減的路徑計算，以及戶外靶場對 IP66 嚴苛防護等級的要求，而由我們為您進行深度的專案客製。

作為業界領先的全域系統整合專家，奧創系統科技（Ultrontek）的價值在於我們提供的「系統共振」工程服務。我們的原廠技術團隊將為您的機密專案執行深度優化：針對 RCS 量測，我們能精細調校 Aerotech 六軸定位系統的空間運動學防撞分析與次微米級補償參數；針對 AESA 驗證，我們協助您撰寫 R&S ZNA 與 CompactTSVP 的自動化 Python/C++ 測試腳本，實現無縫的系統交握；針對動態模擬，我們將精確計算重型裝備的重心動態變化（CoG Shift）與三維慣性力矩，客製化調整 SANLAB 致動器的安裝角度與氣壓平衡設定，並徹底消弭 HIL 硬體迴路中的通訊時序差。如需深入的系統架構與客製化建置評估，請立即聯繫「奧創系統」團隊，我們隨時準備為您提供最專業的國防級建置藍圖。
