定義次世代光電尋標頭與紅外線導引武裝的極致動態 HIL 驗證平台



在現代不對稱作戰（Asymmetric Warfare）與高科技防務發展的演進中，「精確打擊能力」與「全天候無死角偵蒐」已成為決定戰場勝負的絕對關鍵，無論是高空巡弋的長程無人飛行載具（UAV）、執行反艦任務的精確導引飛彈，或是部署於無人水面載具（USV）上的火控系統，皆高度依賴其前端的「視覺神經」——即高階光電尋標頭（Electro-Optical Seekers, EO）與紅外線影像追蹤系統（Infrared, IR），這些精密的光學與熱成像感測器，必須在視距外（Beyond Visual Range, BVR）精準捕捉目標的熱訊號特徵，並在幾毫秒內將數據傳遞給飛控大腦進行姿態修正。

然而，這些造價高昂且結構極度精密的光電與紅外線設備，其在實戰中所面臨的物理環境堪稱極端嚴苛，當飛彈以超音速飛行時，空氣動力學摩擦會產生劇烈的震動與熱雜訊；當直升機或無人機在氣流紊亂的峽谷中懸停時，主旋翼會產生強烈的低頻拍打與高頻共振；當海軍巡防艦在五級惡劣海象中破浪前行時，船體會產生高達數公尺的深幅起伏（Heave）與劇烈滾轉（Roll），在這些極端且複雜的多軸耦合動態下，要讓高倍率的光電鏡頭死死咬住遠方高速移動的敵機，其難度無異於在狂風暴雨中進行顯微手術。

傳統的研發流程中，光學感測器的「影像識別測試」與機構的「動態震動測試」往往是分開進行的，工程師在靜態的光學實驗室中驗證紅外線感測器的解析度，然後在另一個震動平台上測試其機構強度，這種將「視覺」與「運動」割裂的測試方法，存在著巨大的盲區，一旦系統被裝配至實體載具上進行耗資千萬的戶外實彈試射（Live-fire Testing）或試飛時，往往會因為動態環境與光學識別的交互干擾而導致尋標頭瞬間脫鎖、任務失敗。

為徹底彌平實驗室靜態測試與真實戰場動態之間的巨大鴻溝，奧創系統科技（Ultrontek）以全域系統整合（Holistic System Integration）的宏觀工程視角，打造了業界首創的「光電與紅外線終極動態 HIL（硬體迴路）驗證生態系」。我們嚴選並深度整合了三大核心硬體板塊：提供極限姿態還原的 SANLAB SMotion 系列中輕型高頻六軸動感平台、負責精準視覺欺騙的 紅外線動態目標投影系統（IR Target Projectors），以及作為實戰防護底座的 SANLAB SS 系列軍規雙軸穩定平台，這套三位一體的解決方案，讓航太國防研發團隊能在絕對安全、變數可控的實驗室內，完美建立真實的數位孿生（Digital Twin），驗證次世代尋標頭在槍林彈雨中的絕對鎖定能力。

解決現代光電尋標頭與紅外線偵蒐系統的三大核心難題

高頻氣動力震動與馬達共振導致的光學果凍效應與索敵盲區

在無人機（UAV）或高速飛彈的飛行過程中，推進系統（如渦輪引擎或高轉速無刷馬達）與外部不規則的空氣動力氣流，會對機體產生特定頻段的高頻微幅震動，這些震動傳遞至光電雲台（Gimbal）或紅外線感測器時，會導致高倍率鏡頭產生嚴重的影像抖動，在 CMOS 或熱成像感測器上，這會形成所謂的「果凍效應（Rolling Shutter）」與邊緣模糊。傳統的大型油壓或低階電動平台受限於機械慣性與背隙（Backlash），無法產生 50Hz 甚至更高頻率的純淨震動，導致研發人員無法在實驗室內提供真實的動態背景雜訊，進而無法精確調校光學防手震機構與影像補償演算法，最終在實飛中造成 AI 影像辨識率的雪崩式下降。

HIL 硬體迴路中「物理動態」與「紅外線影像投影」的時序脫節

開發先進的紅外線導引飛彈時，硬體迴路（Hardware-in-the-Loop, HIL）測試是不可或缺的環節，虛擬兵推主機（如 dSPACE）會根據飛彈的空氣動力學模型，即時計算出飛彈的 6-DOF 姿態，並同時控制「六軸動感平台」產生物理傾斜，以及控制「紅外線動態目標投影器」在尋標頭前方生成相對應的熱成像目標。然而，市面上許多動感平台採用消費級通訊介面，導致平台的機械響應大幅落後於紅外線影像的生成（延遲可能高達數十毫秒），這種「看到目標移動，但身體卻還沒轉向」的時序錯位，會讓尋標頭內部的卡爾曼濾波器（Kalman Filter）與追蹤演算法產生嚴重矛盾，導致測試數據失去公信力，無法真實反映尋標頭的追蹤極限。

極端海象與越野環境下，艦載與車載光電系統的主動穩定極限難以量化

安裝於無人水面載具（USV）或戰術輪車上的光電追蹤系統（EO/IR），肩負著全天候的偵蒐與火控鎖定重任，然而當艦艇在惡劣海象中劇烈搖晃，或是車輛在崎嶇地形中高速越野時，載具瞬間的俯仰（Pitch）與滾轉（Roll）角度極大。若光電雲台底層缺乏具備高扭力與極低延遲的主動雙軸穩定平台（Stabilized Platform）介入補償，其內建的微型陀螺儀與馬達根本無法抵抗巨大的環境慣性，導致視距外索敵瞬間失效。傳統實驗室缺乏能同時提供「超大模擬行程」與「軍規環境耐受度（防水防塵）」的測試基座，研發團隊難以在研發初期量化光電系統的抗浪與抗震極限。

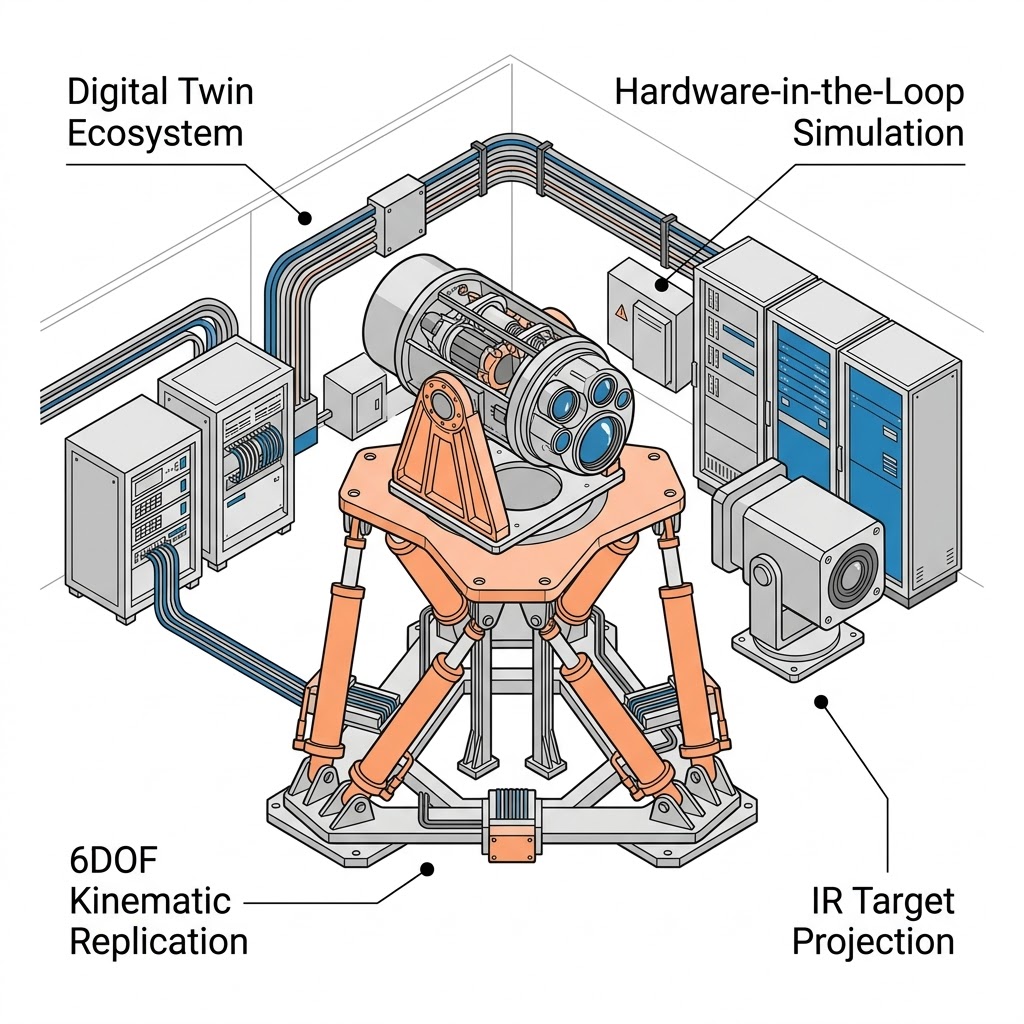

先進的紅外線硬體在環（HWIL）測試架構示意圖：利用六自由度平台準確重現動態運動，並結合紅外線目標投影與硬體模擬機櫃，全部運作於數位分身生態系統下。

奧創系統科技（Ultrontek）並非僅提供單一的測試機台，而是憑藉深厚的跨領域機電與射頻光學知識，將世界頂尖的硬體與我們自研的軟體中介層完美融合，以下針對本解決方案的三大核心板塊，進行深度的技術特色剖析與前瞻應用說明：

SANLAB SMotion 系列中輕型六軸平台：超越物理限制的高頻寬動態還原

針對痛點一中光學系統對高頻震動的敏感性，奧創系統嚴選了 SANLAB SMotion 系列（如 SM100, SM500, SM1000 等型號） 作為實驗室內動態模擬的物理骨幹。

• 無背隙精密驅動與高頻寬響應
  相較於重型工業平台，SANLAB 的輕中型平台在設計上極度優化了運動質量（Moving Mass），其採用純電動 AC 伺服馬達搭配高精度滾珠螺桿（Precision Ground Ball Screws）與絕對型編碼器（Absolute Encoders），實現了極高的傳動剛性與幾乎為零的機械背隙，這賦予了系統優異的頻率響應能力，能夠在微小的振幅下，精確還原無人機旋翼產生的 50Hz 甚至更高頻率的連續共振。
• 高階洗出演算法與動態極限包絡線
  SANLAB 平台內建了專為專業模擬打造的洗出演算法（Washout Filter），在硬體層面，如 SM1000-300-C01-E6D 提供高達 300mm 的單軸行程，能在多軸耦合（Multi-Axis Coupling）狀態下，提供極為寬廣的運動包絡（Motion Envelope）。演算法能巧妙運用低通濾波器進行「傾斜協調（Tilt-Coordination）」，利用地心引力的分量欺騙感測器的慣性測量單元（IMU），在有限空間內完美模擬飛彈長時間大 G 力迴旋的持續加速度。

SMotion1000 是一款 1000kg 有效負載、300mm 行程的旗艦級 6DOF 六自由度運動平台，提供精確的移動控制，適用於重型車輛座艙、工業測試台與國防模擬應用，另有 IP66 戶外機種可供選擇。

• UAV 光電酬載與尋標頭防手震演算法驗證：
  研發單位可將無人機的光電球（EO/IR Payload）架設於 SM500 平台上，透過 SANLAB 軟體匯入真實試飛時錄製的遙測數據（Field Data Signal Replication），平台能在實驗室內一比一重現高空亂流與引擎震動，工程師可在此純淨且可重複的物理干擾下，深入調校雲台無刷馬達的 PID 參數，驗證電子防手震（EIS）與光學防手震（OIS）的極限效能，徹底根除目標追蹤時的「果凍效應」。

紅外線動態目標投影與次毫秒級 HIL 數位孿生架構：終結時序脫節

針對痛點二中 HIL 測試的通訊延遲與系統矛盾，奧創系統推薦最高標準的工業通訊架構與高階光學投影設備，打造無縫接軌的數位孿生環境。

• 次毫秒級 EtherCAT / UDP 即時通訊對接
  系統徹底屏棄了消費級介面，SANLAB 動感平台搭載了基於 IPC 的硬體即時控制器（Real-Time Controller），透過開放的 API，系統原生支援 EtherCAT 與超低延遲的 UDP 協定，當與 dSPACE、Speedgoat 等高階 HIL 虛擬兵推主機連線時，端到端的通訊延遲被壓制在 8 毫秒以內（<8ms）。
• 高動態紅外線目標投影器 (Infrared Target Projectors) 的完美同步
  在 6DOF 平台的前方，奧創系統整合了高幀率的靜態/動態紅外線目標投影器與黑體校正源（Blackbody Calibration Sources），當 HIL 系統模擬敵方戰機釋放熱焰彈（Flares）或進行大角度閃避時，投影器會以極高的刷新率在尋標頭的視野中生成對應的紅外線熱訊號變化；於此同時，SANLAB 平台以次毫秒級的同步率精確模擬飛彈本身的追蹤姿態變化。

SBIR 場景投影系統核心為紅外線發射器陣列，專為硬體迴路（HIL）、FLIR、反制模擬及追蹤系統測試設計，其能產生動態高擬真紅外線影像，為國防與航太關鍵技術開發測試提供重要工具。


SBIR MIRAGE XL DXP 為動態紅外線場景投影系統，核心是高解析度紅外線發射器，產生模擬場景；可選擇客製化準直儀調整光束，客製化發射器滿足特殊需求；命令與控制電子設備供操作監控，場景投射範例展示模擬影像；整體而言，MIRAGE XL DXP 透過客製化光學電子組件，為測試模擬提供精確可控的紅外線刺激。

• 精確導引武裝終端彈道複合模擬
  在開發先進反艦或防空飛彈時，終端導引階段（Terminal Phase）是最關鍵的數秒鐘，透過這套 HIL 生態系，飛彈的真實尋標頭硬體將經歷極其嚴苛的考驗：它必須在動感平台劇烈搖晃（模擬飛彈自身高 G 迴避）的同時，透過光學鏡頭捕捉前方投影器生成的微弱熱源，並成功過濾掉虛擬的熱焰彈干擾，這種物理動態與紅外線影像的「零時差同步」，確保了尋標頭內部卡爾曼濾波器的運算與真實物理世界完全吻合，提供具備絕對公信力的實驗室實彈驗證數據。

SANLAB SS 系列軍規雙軸穩定台：惡劣環境下的極限防護與抗浪驗證

為解決痛點三中艦載與車載系統在極端環境下的穩定難題，奧創系統將防線從實驗室延伸至實戰部署，提供最堅固的軍規穩定解決方案。

• ±0.05° 航太級主動補償精度 (Ultra-Precision Active Stabilization)：
  SANLAB SS 系列雙軸穩定平台（如 SS150, SS300） 專為承載高達 150 公斤至 300 公斤的重型光電雷達整合而生。其內建高精度慣性測量單元（IMU），能以數千赫茲的頻率偵測載具的 Roll（滾轉）與 Pitch（俯仰）姿態變化，並瞬間驅動工業級伺服缸進行反向補償。即使在極端顛簸的地形，其最終指向精度仍可維持在 ±0.05°。

SM300 是一款 300kg 級 2DOF 穩定平台，擁有 160 kg·m² 慣性矩，專為航太、海事及國防領域設計，具備 IMU 整合及軍規級耐用性，確保導航、測試與工業設備在移動載具上的精準定位。

• MIL-STD 軍規防護與全天候適應力：
  考量到海事與陸軍裝備的實戰需求，SS 系列穩定台具備極端環境耐受度。關鍵零組件採用防腐蝕塗層，全系統符合 IP67 防塵防水等級，並通過 MIL-STD 810 軍規標準測試。這意味著設備能夠無懼遠洋的強烈鹽霧、熱帶豪雨或極地嚴寒，為上方的精密光學設備提供最安心的基座。
• USV 無人艇遠洋偵蒐與車載遙控武器站 (RCWS) 穩定測試：
  在研發階段，工程師可將 SS 穩定台連同光電系統，整體安裝於 SANLAB 重型六軸動感平台（如 SM3000）上。啟動六軸平台模擬五級海象的狂風巨浪，同時啟動 SS 穩定台的主動補償功能，在這種「平台疊加平台」的極限測試中，研發團隊能清晰觀察並量化穩定台在吸收巨大海浪衝擊後，殘留給上方光電系統的微小誤差，確保無人艇在深入敵方海域時，其「眼睛」依然能提供平穩清晰的高畫質火控影像。

運動平台為遙控武器站 (RCWS) 系統提供了一個穩定且可控制的基座，用以模擬真實世界的動態環境。實現針對特定任務環境的目標鎖定、後座力反應及操作員回饋的系統級驗證。


專為評估光電酬載而設計，動態測試配置有助於測量穩定性、指向精度及影像一致性。能複製平台運動，以評估系統在即時震動、傾斜及追蹤條件下的反應。

奧創系統專屬客製化建置與系統架構評估

打造頂尖的次世代光電尋標頭 HIL 動態驗證與紅外線測試平台，絕非將標準目錄上的設備進行簡單堆疊，實際的硬體規格配置與軟體底層通訊架構，必須因應您的飛彈尋標頭重量（例如 SM500 的 500kg 負載裕度）、紅外線投影器的光學焦距限制、微波暗室或無塵室的空間幾何容積，以及實戰部署中對 IP67 軍規防護等級的嚴苛要求，而由我們為您進行深度的專案客製。

如需針對 SANLAB 輕中型高頻六軸動感平台的空間建置、紅外線目標投影器與黑體校正源的光學對接、軍規雙軸穩定台的艦載防護整合，或是 HIL 硬體迴路系統的次毫秒級通訊架構進行深入的技術評估，請立即聯繫「奧創系統」團隊；我們擁有豐富的航太國防級多軸動態模擬與光電系統整合經驗，隨時準備為您提供最專業、最具前瞻性的建置藍圖，確保每一個測試數據都具備絕對的戰術價值。
