無人機多感測器融合測試：結合 LWIR、可見光與雷射的終極方案

進入 2026 年現代軍規無人機 (UAV) 已不再依賴單一感測器，為了應付複雜的戰場干擾與全天候作戰需求，先進的無人機皆配備了「多感測器融合光電塔 (Multi-Sensor EO/IR Turret)」，這些光電球通常將中波/長波紅外線熱像儀 (MWIR/LWIR)、微光可見光相機、短波紅外線 (SWIR) 攝影機，以及 1064nm 或 1550nm 的雷射測距儀/標定器 (LRF/Designator) 封裝在同一個機械雲台中。

感測器融合 (Sensor Fusion) 的核心在於「空間與時間的絕對同步」，讓 AI 系統能將熱影像的目標輪廓與雷射測得的距離數據完美疊加，然而當工程師試圖在實驗室驗證這種「跨頻譜同步能力」時，傳統的光電測試架構卻成為了最大的絆腳石。

分站測試導致的「共軸校準 (Boresight) 基準斷層」

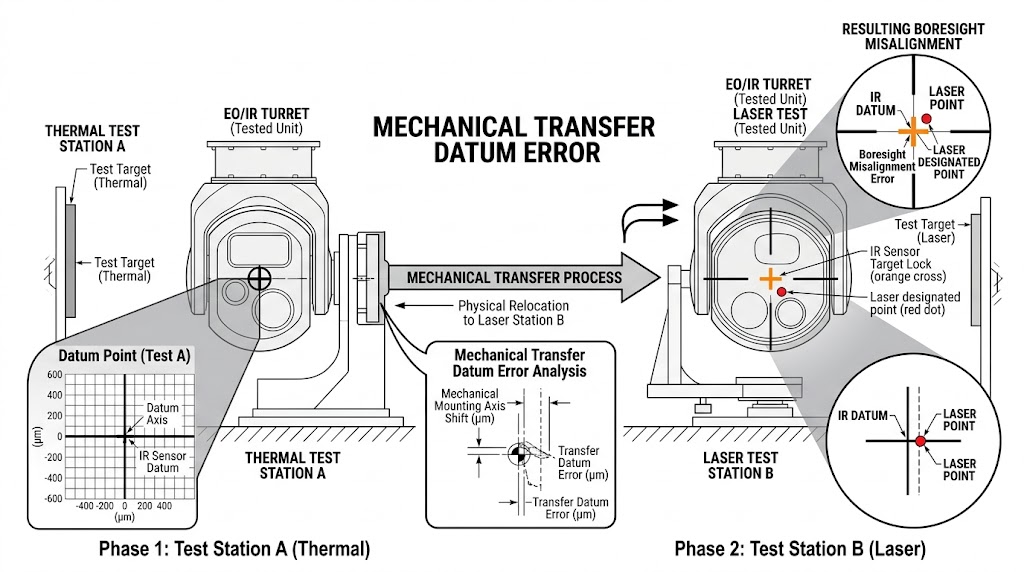

傳統的光電測試是分離的：熱像儀在紅外線黑體站測試，雷射測距儀在另一個雷射靶區測試，當測試人員將沉重的光電球從一個測台搬移到另一個測台時，原本用來對齊光學軸心的機械參考面 (Mechanical Datum) 就會產生微米的位移，這種分站測試法完全無法驗證「紅外線鏡頭中心」與「雷射發射光束」是否在同一個視軸上，在實戰中若紅外線畫面鎖定的目標與雷射實際打擊的點存在偏差，感測器融合的數據就會發生致命錯位，導致武器導引失敗。

傳統分光鏡 (Beam Splitter) 的光學衰減與空間限制

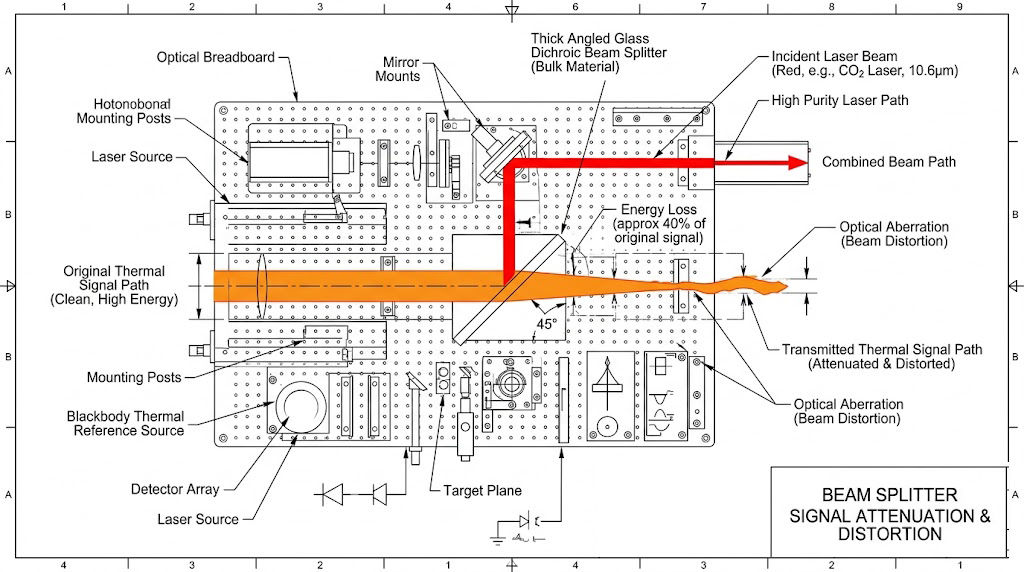

為了解決同步測試的問題，部分實驗室試圖利用多片「雙色分光鏡 (Dichroic Beam Splitters)」來將黑體熱源、可見光與雷射光源「光學組合」在同一個準直儀的光路中，這種傳統做法存在巨大的物理缺陷，每一片分光鏡都會造成各波段訊號的嚴重衰減與光學畸變 (Aberrations)，同時龐大的分光鏡陣列會讓整個光學測試桌變得極度笨重且難以維持熱穩定，完全無法滿足現代輕量化、高精度的快速測試需求。

距離閘控 (Range-Gated) 系統的同步激發挑戰

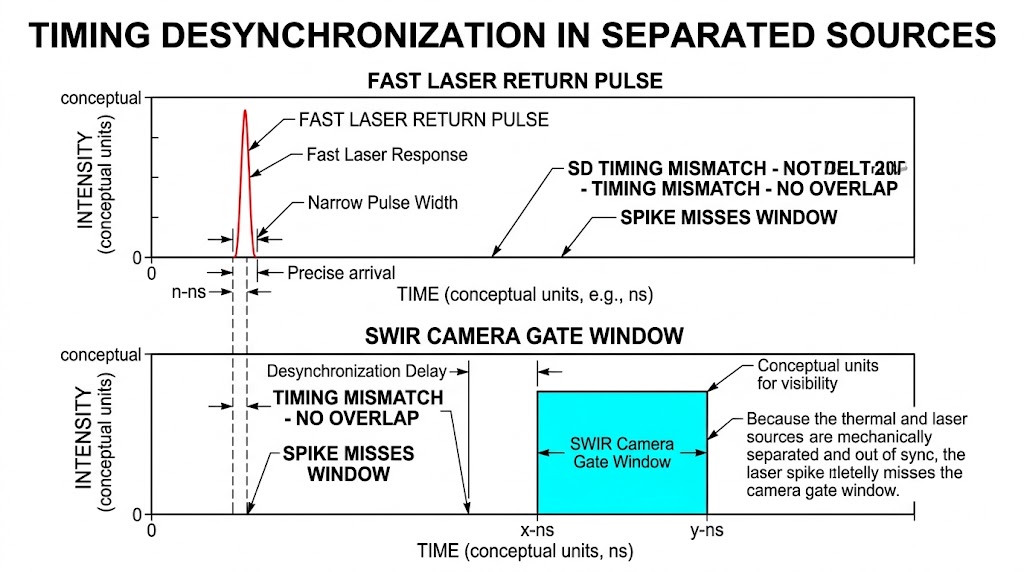

新一代的 SWIR 相機常具備「距離閘控」功能，必須在接收到雷射脈衝反射的極短瞬間打開快門，以穿透戰場煙霧，要測試這項功能，測試系統必須提供一個「具有均勻熱背景 (MWIR/LWIR)」同時又疊加了「精準時序脈衝雷射 (1064nm/1550nm)」的複合訊號源，傳統分離的黑體與雷射設備，無法在納秒 (nanosecond) 級別實現光學訊號的完美疊加與空間均勻分佈。

面對無人機多感測器融合測試的光學極限，身為專業的系統整合者，奧創系統 (Ultrontek) 隆重推薦導入全球領先光電測試製造商 Santa Barbara Infrared (SBIR) 獨家開發的 多光譜光源系統 (Multi-Spectral Source, MSS)，我們深知，要驗證感測器融合，測試設備本身就必須先實現「光源的物理融合」。

終結分光鏡：單一積分球實現全頻譜融合

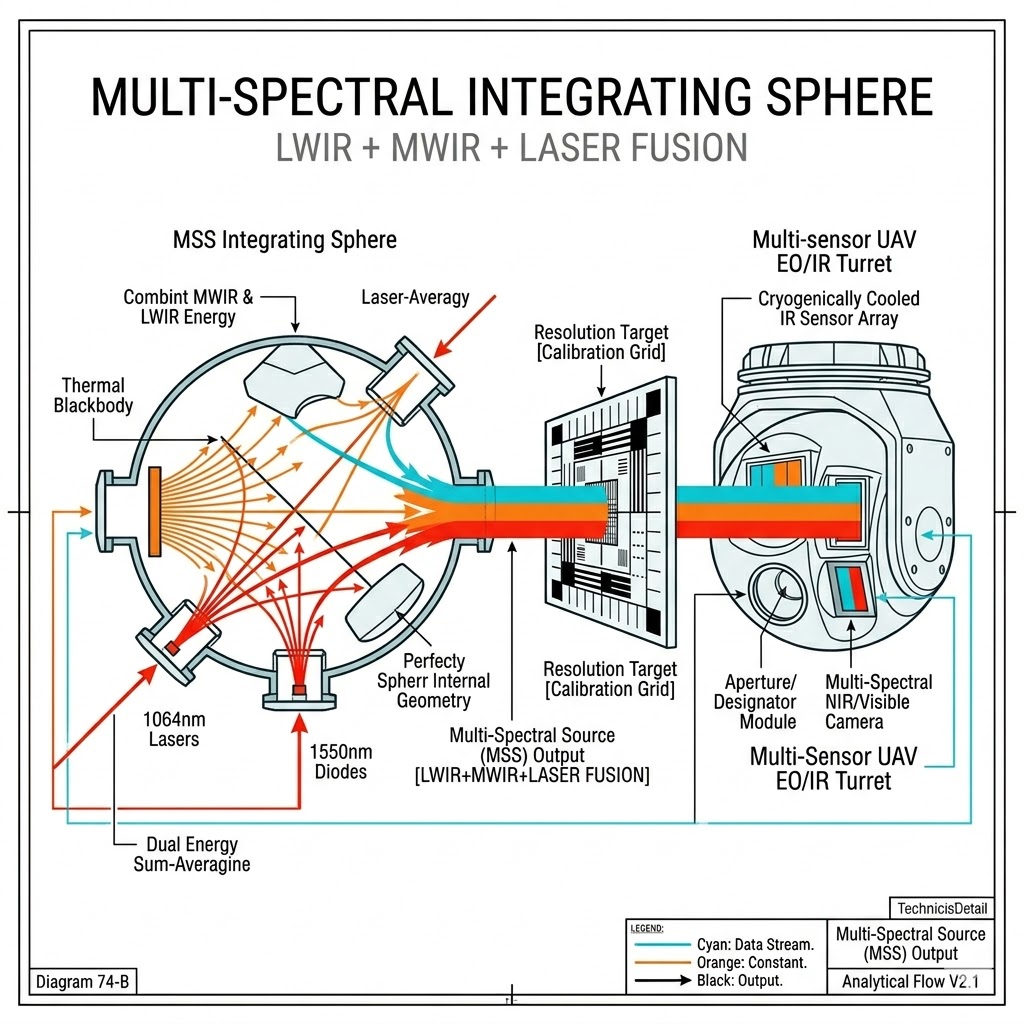

SBIR 的 MSS 系統徹底顛覆了傳統的光學組合設計，它運用高階的「積分球 (Integrating Sphere)」技術，在不使用任何分光鏡的情況下，將多種光源完美融合於一體，MSS 的球體內部整合了高精度的「延伸區域黑體 (Extended Area Blackbody)」與「1064nm / 1550nm 脈衝雷射二極體」，當開啟系統時，積分球的出光口能夠同時輸出極度均勻的 LWIR、MWIR 熱輻射，以及精確準直的雷射訊號。這讓無人機的光電塔能在「單一位置、單一光學路徑」下，同時接收到所有頻譜的刺激訊號。

SBIR 多光譜光源 (MSS) 運用積分球整合黑體與 1.06/1.57nm 脈衝雷射，專為距離閘控相機之同步瞄準軸校準與影像解析度測試設計；iProbe 技術確保 ±0.01°C 高精度溫度控制；支援 GPIB/RS-232 介面，整合多元測試模組。

完美的同步共軸校準 (Boresight) 與解析度驗證

透過 MSS 的單一出光口，搭配 SBIR 的 300 系列自動化目標輪 與 高精度反射式標靶，測試人員可以同時對光電塔執行最嚴苛的驗證，紅外線鏡頭可利用靶標的熱對比來測試 MTF 與解析度；同時，雷射接收器可偵測從同一個靶標發出的脈衝雷射，這使得工程師能夠在毫無機械位移誤差的情況下，以極高的精度驗證熱像儀與雷射系統的絕對「共軸對齊 (Co-alignment)」，確保感測器融合演算法接收到的空間座標 100% 吻合。

SBIR 300 系列電動目標輪提供優於 0.001" 的定位重複性、高熱穩定性與零背隙設計；專為搭配黑體與積分球光源，支援 MRT、MDT、MTF、NEDT 自動化測試。是國防、工業與研究應用的理想選擇，並可選配對準照明器。

專為距離閘控與高階觸發設計的精密時序控制

針對距離閘控相機的測試，MSS 內建了極其強大的時序控制器，雷射光源可與紅外線背景同步觸發，並具備可調的脈衝寬度 (20ns 至 500ns) 與極精確的延遲控制，這讓工程師能完美模擬不同距離外的雷射回波，在強烈熱背景干擾下，嚴格測試 SWIR 相機的閘控穿透能力與目標解析力。

SBIR 全方位雷射測試解決方案 涵蓋 LRTM 測距模擬、BAM 同軸校準、TEM 脈衝分析、PLD 目標投影及 MSS 多光譜源，為您的光電系統提供精確性能特性化。

立即聯繫奧創系統團隊，無論您的無人機光電塔整合了多少種感測器，我們都能為您量身打造專屬的 SBIR MSS 多光譜測試系統，並搭配 IRWindows 5 自動化軟體實現一鍵全頻譜校準；請聯繫「奧創系統 (Ultrontek)」，我們提供從光學架構設計到自動化測試腳本的一站式 (Turnkey) 服務，確保您的多感測器融合系統在戰場上發揮百分之百的戰術優勢。
