無人機夜視鏡頭規格怎麼看？深入理解 MRTD (最低可解析溫差)



進入 2026 年，無人機 (UAV) 所搭載的熱影像系統 (FLIR) 規格琳瑯滿目，當系統工程師在評估夜視鏡頭時，經常會看到「雜訊等效溫差 (NETD)」與「調變轉換函數 (MTF)」這兩個數據，然而 NETD 僅代表相機的純粹熱靈敏度，MTF 僅代表光學系統的空間解析度，兩者皆無法單獨反映出一個關鍵的實戰問題：「操作員到底能在多遠的距離外，看清楚並辨識出一台具備微小溫差的敵方裝甲車？」

為了綜合評估系統的「熱靈敏度」與「空間解析度」，軍規與工業界引入了一個最具決定性的綜合性能指標：最小可解析溫差 (Minimum Resolvable Temperature Difference, MRTD)。

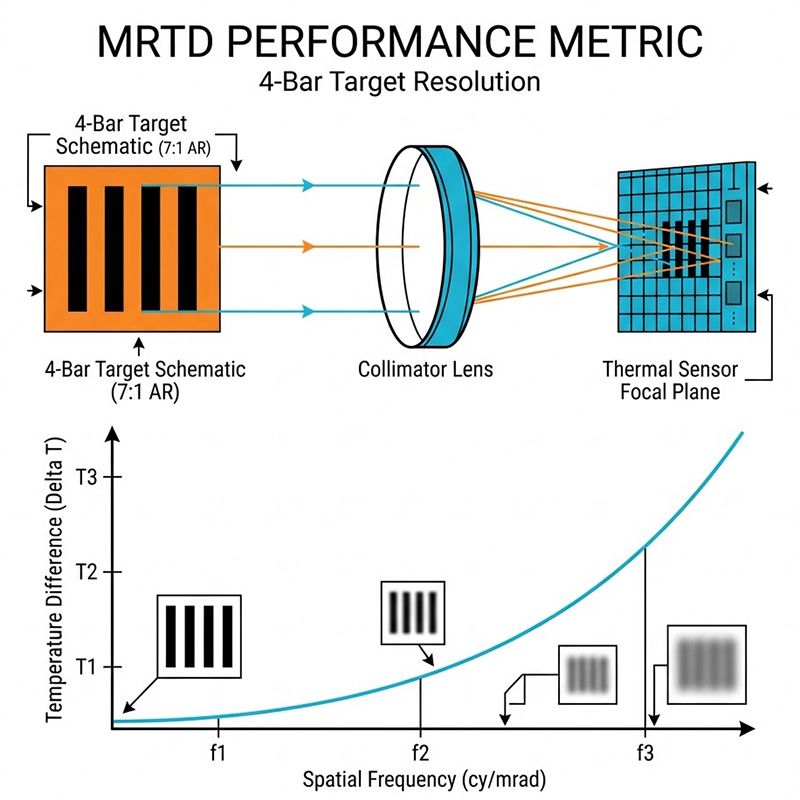

MRTD 的測量原理與標準四條紋標靶 (4-Bar Target) MRTD 定義為：在特定的空間頻率下，觀察者能夠剛好分辨出目標特徵的「目標與背景之間的最小溫度差」，在實驗室中，MRTD 的標準量測方式是向待測物 (UUT) 呈現一系列具備不同空間頻率的 7:1 長寬比「四條紋標靶 (4-bar targets)」；傳統上，這些標靶是在金屬板上精密切割出條紋特徵，並塗佈高發射率的表面塗層，測試時工程師會微調標靶與其後方黑體之間的溫度差，直到熱像儀畫面上剛好能清晰分辨出這四條獨立的條紋，將這些在不同空間頻率下測得的 數值繪製成圖表，即可得到該熱像儀專屬的 MRTD 特性曲線；然而當測試工程師試圖精確取得高階無人機夜視鏡頭的 MRTD 數據時，往往會遭遇以下痛點：

依賴人工判讀的主觀性與 的不確定性誤差

傳統的 MRTD 是一項高度「主觀」的測試，它極度依賴受過訓練的人類觀察者來判定「條紋是否可見」，這種人為判讀不僅極度耗時，且不同觀察者的視覺敏銳度、疲勞程度皆不同，為了降低測量不確定性，必須進行多次重複觀察，但即便如此，這種主觀測量結果仍極易產生高達 的不確定性誤差。這對要求絕對精準的軍工量產測試來說是致命的。

發射式標靶的「環境溫度漂移 (Ambient Drift)」干擾

傳統上使用的高發射率塗層標靶（發射式標靶），其行為近似於黑體，會吸收並重新發射實驗室的環境溫度，如果實驗室的環境溫度發生漂移，標靶自身的物理溫度也會隨之改變，導致其紅外線背景特徵偏移，這種熱不穩定性會直接改變熱像儀畫面上的背景灰階值（例如原本是中灰色，卻漸漸漂移至白色），嚴重干擾低頻 MRTD 測試的對比度精準性。

微觀熱梯度與空間雜訊的雙重夾擊

在高空間頻率（極細的四條紋）下，標靶的微觀熱不均勻性以及微測輻射熱計感測器先天的固定圖案雜訊 (FPN) 或 3D 雜訊，會徹底摧毀細微的熱對比邊緣，若測試系統無法提供絕對均勻的背景與無像差的光學投影，所測得的 MRTD 將會是「測試設備的極限」，而非「無人機鏡頭的真實能力」。

面對 MRTD 測試中嚴重的人為主觀誤差與熱物理限制，身為專業的系統整合者，奧創系統 (Ultrontek) 推薦導入全球領先光電測試製造商 Santa Barbara Infrared (SBIR) 的全方位自動化紅外線性能測試解決方案，我們深知要取得客觀且精準的 MRTD 數據，必須從無像差光學、均勻熱源到自動化演算法進行全面的系統整合：

高精度紅外線目標投影：14000Zi 系列靜態目標投影機

針對無人機 FLIR 與 IR 成像系統的 E-O 測試，我們推薦 14000Zi 系列靜態紅外線目標投影機，此系統完美整合了提供繞射極限效能的 STC 系列離軸牛頓式準直儀、高精度的 Infinity 系列黑體，以及 300 系列電動目標輪，它能將完美的四條紋目標影像，以無窮遠的焦距精準投射至無人機的感測器中。

SBIR 亦提供客製化的配置選項，我們的應用工程團隊將竭誠為您提供專業協助。

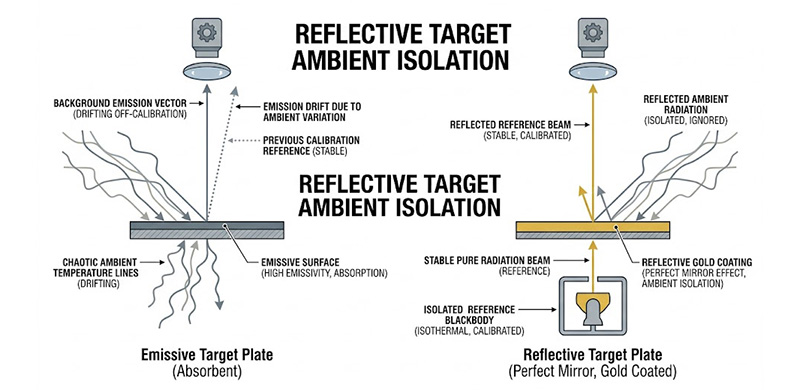

克服環境漂移：SBIR 反射式目標板 (Reflective Targets) 與 300 系列目標輪

為了解決發射式標靶的環境溫度漂移問題，SBIR 開發了高品質的 反射式目標板，此類目標板表面鍍金，自身不發射熱輻射，而是精確反射來自另一個高發射率參考黑體的能量；測試證實使用反射式標靶能大幅提升 MRTD 測量的極限，因為背景黑體的非均勻性在非對焦狀態下會被空間積分撫平，從而提供最純淨的背景均勻度；搭配定位重複性優於 0.001 吋的 300 系列電動目標輪，能確保四條紋標靶與 FLIR 裝置完美對齊，消除邊緣混疊。

SBIR 300 系列電動目標輪提供優於 0.001" 的定位重複性、高熱穩定性與零背隙設計；專為搭配黑體與積分球光源，支援 MRT、MDT、MTF、NEDT 自動化測試。是國防、工業與研究應用的理想選擇，並可選配對準照明器。

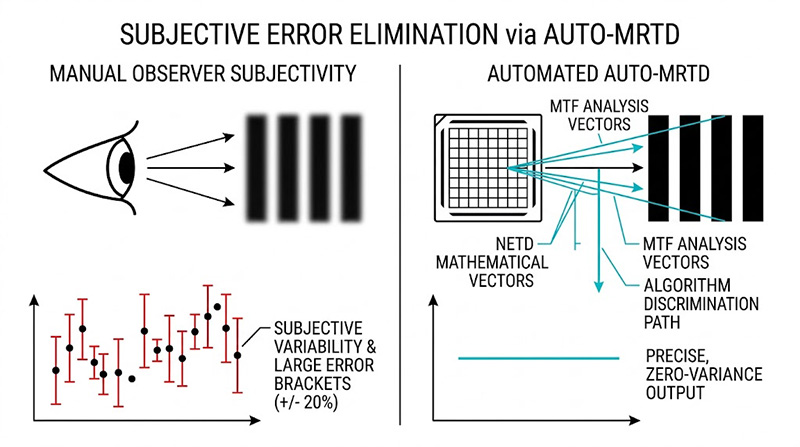

消除主觀人為誤差的終極武器：IRWindows™ 5 的 Auto-MRTD 技術

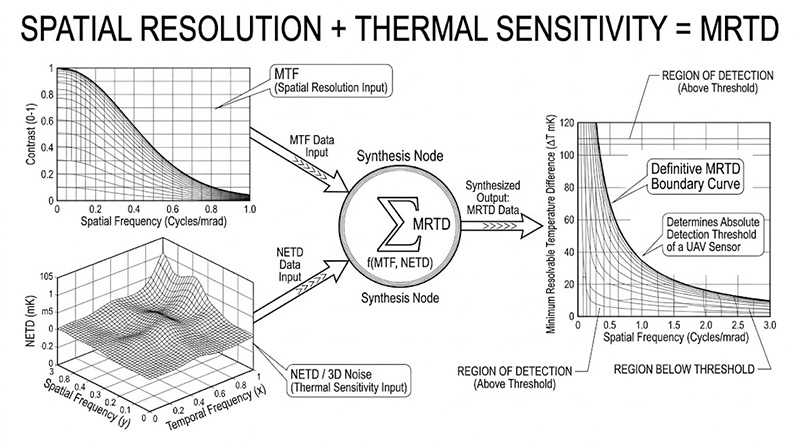

為了徹底消除 的人為觀測誤差，我們推薦使用 IRWindows™ 5 自動化測試軟體，IRWindows 5 內建了強大的 Auto-MRTD (自動最低可解析溫差) 測試模組，該技術將使用者完全從觀測迴圈中移除，透過全自動化控制黑體與靶標，先收集客觀定量的 NETD (雜訊等效溫差) 與 MTF (調變轉換函數) 數據，隨後利用嚴謹的數學模型直接演算並預測出 MRTD 曲線，這不僅將原本冗長的測試時間大幅壓縮，更確保了在產線測試與工程驗證中，每一次的 MRTD 評估都具備絕對客觀的物理基準。

深入了解 SBIR 全方位雷射測試解決方案，涵蓋 LRTM 測距模擬、BAM 同軸校準、TEM 脈衝分析、PLD 目標投影及 MSS 多光譜源，為您的光電系統提供精確性能特性化。

立即聯繫奧創系統團隊，無論您的無人機夜視系統需要符合多嚴苛的軍規標準，我們都能為您的光電實驗室量身打造專屬的 SBIR 14000Zi 投影系統與 IRWindows 自動化測試；請聯繫「奧創系統 (Ultrontek)」，我們將協助您以最先進的光電整合技術，精確洞悉感測器的每一分性能極限。
