戰術無人機 LWIR 影像傳輸：8K 影像下行網路與 5G QoS 驗證挑戰

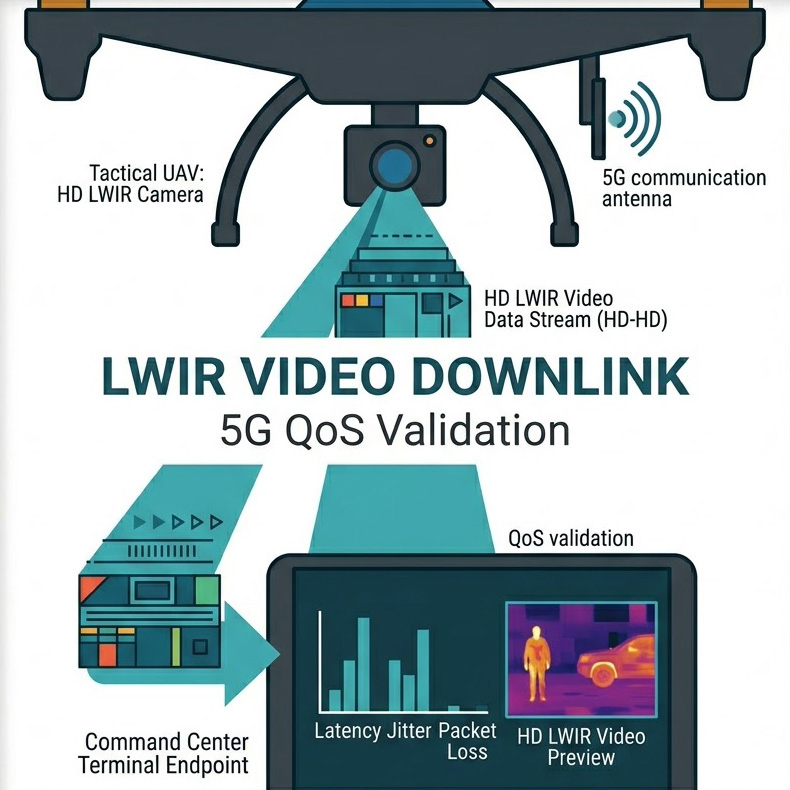

在 2026 年的高階偵察與火砲校正任務中，戰術無人機（UAV）已不再僅依賴標準的 1080p 可見光攝影機，為了對抗惡劣天候、穿透戰場煙塵並進行全天候目標獲取，UAV 大量換裝了高解析度的長波紅外線（LWIR）非致冷微測輻射熱計與多光譜光電球，從系統層面來看，無人機將影像傳回地面控制站（GCS）的過程稱為「影像下行網路（Video Downlink）」；然而，在 5G 軍事專網的通訊架構中，這是由無人機端發送至基地台的「上行鏈路（Uplink，UL）」。

現代的 LWIR 感測器通常輸出 14-bit 或 16-bit 的無壓縮或輕度壓縮高動態範圍熱資料，以保留極端溫度差異下的微小細節，當無人機企圖將 8K 解析度或高幀率（如 60Hz 甚至 120Hz）的即時熱影像/雷射測繪（Laser Mapping）資料串流至指揮中心時，對網路的服務品質（QoS）指標提出了極為嚴苛的挑戰。

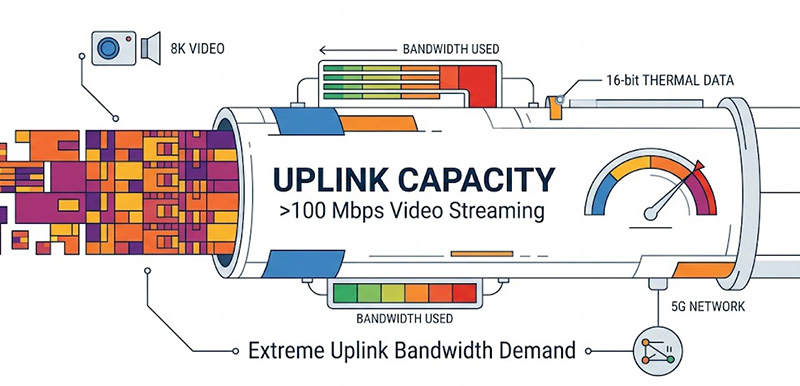

8K LWIR 影像的極端上行（Uplink）頻寬需求

傳統的公共行動網路被設計為「下行重、上行輕（Downlink-heavy）」，以滿足人類用戶下載影片的需求，但在軍事無人機應用中，數據流是完全反轉的，根據 3GPP TR 22.804 針對行動機器人與無人機的規範，要維持單架 UAV 進行雷射地貌測繪或 8K 高畫質即時圖傳，5G 網路的「持續上行傳輸量（Sustainable UL Throughput）」必須穩定維持在 100 Mbps 以上，若同時有多架無人機在同一蜂巢磁區（Cell Sector）內運作，網路的資源分配與載波聚合（Carrier Aggregation）能力將面臨嚴峻考驗，工程師難以在不影響飛行的情況下，於高空中實測基地台的極限上傳容量。

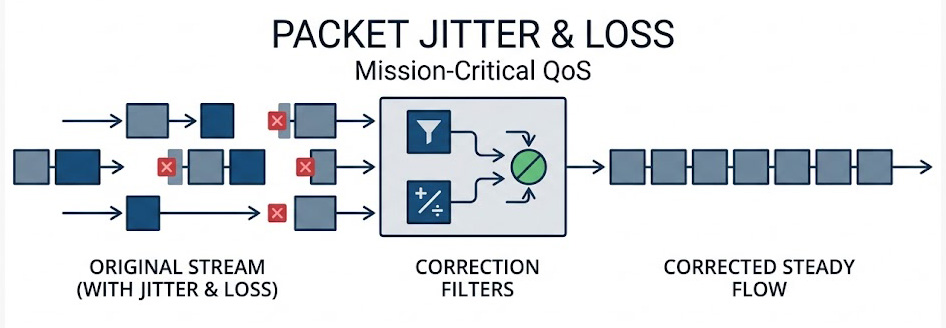

UDP 串流的封包遺失（PLR）與延遲變異（Jitter）容忍度

即時戰術影像傳輸無法使用具備重傳機制的 TCP 協定，因為重傳會導致無法接受的畫面卡頓；因此高畫質圖傳完全仰賴 UDP 協定，在 5G 空中介面中當無人機高速移動或面臨地形遮蔽時，訊號衰減會導致封包遺失或抵達時間不規律，根據軍規 QoS 最佳實踐標準，要維持平滑且可用於精準瞄準的遙控影像，網路的「封包延遲變異（Packet Delay Variation, 亦即 Jitter）」必須小於 30 毫秒，且「封包遺失率（Packet Loss Ratio, PLR）」必須低於 0.0001%，若 Jitter 過高，影像解碼器將發生緩衝區溢位（Buffer Overflow），導致熱影像畫面瞬間產生嚴重的馬賽克（Macro blocking）甚至斷訊。

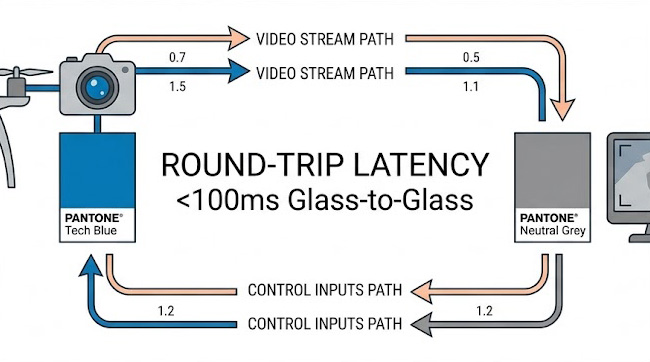

遙控武器與圖傳的「來回延遲（Round-Trip Latency）」極限

在「透過影像操作的遠端遙控（Video Operated Remote Control）」場景中，操作員看著螢幕上的 LWIR 畫面進行飛行駕駛或啟動雷射標定，這種「人機閉環（Closed-loop）」操作對延遲極度敏感，從無人機攝影機捕捉光子（Glass）、經由 5G 網路上行網路傳輸、地面站解碼顯示，再到操作員下達指令經下行網路傳回無人機飛控電腦，整個控制通道的來回延遲必須嚴格限制在 100 毫秒以內；若是要求更精密的協同駕駛（Co-operative Driving），甚至需低於 60 毫秒，驗證這種端到端（End-to-End）、跨越應用層與傳輸層的絕對延遲，傳統的 Ping 測試工具根本無能為力。

面對上述嚴苛的高畫質圖傳與網路 QoS 驗證挑戰，奧創系統推薦導入基於 Rohde & Schwarz 5G 行動網路測試（MNT）與 QualiPoc 解決方案，我們深知當 LWIR 影像在指揮中心螢幕上發生卡頓時，問題可能出在感測器、編碼器，也可能出在 5G 專網的射頻資源分配，我們的優勢在於，我們不是賣單一測速軟體（Box Moving），而是提供「從射頻底層到應用層 UDP 串流分析的一站式 QoS 驗證方案 (Turnkey Solution)」。

R&S 的軍用 5G 專網測試解決方案提供從頻譜管理、真實流量模擬到 SLA 驗證的全生命週期測試，確保無人載具、C2 等任務關鍵型應用的低延遲與高可靠度。

延伸閱讀：如何驗證軍用通訊的 5G 專網 - 任務關鍵型應用的行動網路測試

針對 8K 影像與極端上行頻寬的測試，我們推薦將 QualiPoc Android 測試終端整合至無人機的酬載艙中，並透過 R&S®5G STS (場測解決方案) 進行控制；您可以選擇將實體手機與掃描儀掛載於無人機外部/酬載艙，或是使用模組化的 R&S LCM/QualiProbe 進行內部系統深度整合，甚至是將純軟體直接嵌入無人機既有的作業系統中來達成測試目的。 QualiPoc 能在真實飛行軌跡中，主動產生符合 ITU-T 規範的大容量 UDP 負載（UDP Stream），精準模擬高達 100 Mbps 以上的 LWIR 影像數據流，這讓系統工程師能在實兵演練前，精確繪製出 3D 空域中的真實上行傳輸量（Throughput）熱圖，提早發現 5G 專網的頻寬瓶頸與覆蓋盲區。

R&S®5G場測解決方案是一套整合了掃描器與 QualiPoc 功能的可攜式場測方案（如肩背包或背負式系統），其特色在於能自動偵測並同時量測多種技術（如 5G 與 LTE），特別適合 NSA 5G 站點的快速驗證，它讓單兵能輕鬆地在複雜地形中，同時執行 RF 覆蓋率量測與真實的服務品質測試

針對最棘手的封包遺失、Jitter 與來回延遲驗證，QualiPoc 內建的 Interactivity 測試模組能提供微秒級的測量精度，系統會持續監控高負載狀態下的封包抵達時間差，準確量測封包延遲變異（要求 <30ms）與遺失率（要求 <0.0001%），並能同步記錄網路層次的中斷次數與中斷持續時間（Interruption Duration），配合精密的硬體時脈同步，它能完美驗證控制指令與影像回傳的「非對稱延遲」，確保符合 <100ms 的嚴格遙控標準。

測試完成後，所有的機載量測數據可匯入 SmartAnalytics 平台進行深度分析，透過直觀的 QoS 驗證矩陣（QoS Proofing Matrix），指揮官可以一眼看出當前的網路狀態是否足以支撐「8K 影像遙控」或「協同駕駛」等特定軍事任務，若發現效能不達標，工程師可深入鑽取至 MAC 層與 HARQ 重傳紀錄，快速釐清是射頻干擾（SINR 過低）還是網路切片設定錯誤。

R&S®SmartAnalytics 是一套強大的後端數據分析平台，能將外場收集到的海量數據，自動處理成直觀清晰的情報，例如評估網路品質的地理化分佈圖、趨勢分析與根本原因分析，它是將複雜數據轉化為可行優化策略的核心大腦

專屬訓練環境建置與技術支援

實際的系統配置將因應您的無人機載具限制、5G 專網頻段佈建及影像酬載（如 8K 攝影機或多光譜 LWIR）特性而有所不同，立即聯繫奧創系統，讓我們協助您找到最適合您測試場域的完美解答；無論是機載 QualiPoc 測試模組的輕量化整合，或是地面端 SmartAnalytics 平台的佈建與報表自動化，請聯繫「奧創團隊」。我們擁有豐富的 5G 軍事專網效能驗證經驗，隨時準備為您提供最專業的配置建議與技術支援。
