無散熱氣流環境之高空觀測：輕量化紅外線模組整合挑戰

在現代高空無人機與輕量化航空載具的發展中，光電與紅外線 (EO/IR) 系統的微型化已成為決定滯空時間與任務彈性的最關鍵因素之一，為了在日夜間、濃霾或複雜氣象下執行大面積地貌掃描與目標追蹤，系統工程師往往需要將具備百萬畫素的高靈敏度中波 (MWIR) 或長波 (LWIR) 製冷型紅外線攝影機，硬體整合至體積極度受限的萬向雲台 (Gimbal) 或微型吊艙中。

然而，這種嚴苛的 SWaP（體積、重量與功耗）限制，使得高階感測器的封裝與散熱面臨了極大的物理挑戰，傳統的封閉式工業級或實驗室級紅外線攝影機，其外殼與散熱鰭片佔據了過多的無效體積與重量，完全無法塞入現代輕量化無人機的酬載艙中，更致命的是，在這類高密閉的球型雲台或高空稀薄大氣環境中，幾乎不存在可用的冷卻氣流 (Cooling airflow) 來帶走史特林製冷機 (Stirling Cryocooler) 與驅動電路所產生的廢熱，若未能妥善處理熱管理，感測器的熱雜訊將急遽飆升，甚至導致設備停機。

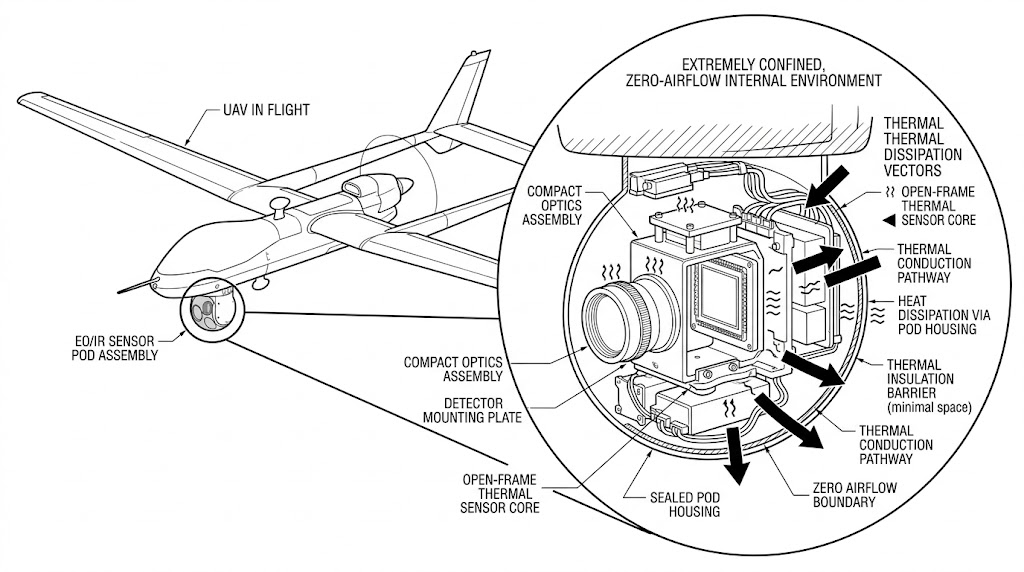

無人機 EO/IR 感測器莢艙熱管理示意圖，放大圖展示在侷限無氣流環境中，開放式架構熱感測器核心的熱傳導路徑與外殼散熱。

部分論點指出非冷卻型微測輻射熱計 (Microbolometer) 在體積與功耗上具有絕對優勢，且無需考量製冷機的散熱問題；但在多數要求長距離探測與高速動態追蹤的戰術級應用範疇內，非冷卻技術的時間遲滯與較低的熱靈敏度，通常無法滿足高空偵蒐的嚴格規範，在實務上，要在無散熱氣流的狹小空間內維持製冷型感測器的極致效能，工程師必須克服以下三大整合難題。

無散熱氣流 (Zero Airflow) 環境下的系統熱停機與底噪惡化

在密閉的航空酬載艙中，缺乏對流散熱機制會導致系統環境溫度快速攀升，若強行剝除傳統攝影機的金屬外殼以減輕重量，裸露的電路板與感測器核心將直接面臨熱積聚的風險，這不僅會加重微型製冷機的負載，縮短其使用壽命，熱傳導不均更會直接汙染焦平面陣列 (FPA) 的暗電流基準，使得影像出現嚴重的全域熱漂移，大幅降低訊號雜訊比 (SNR)。

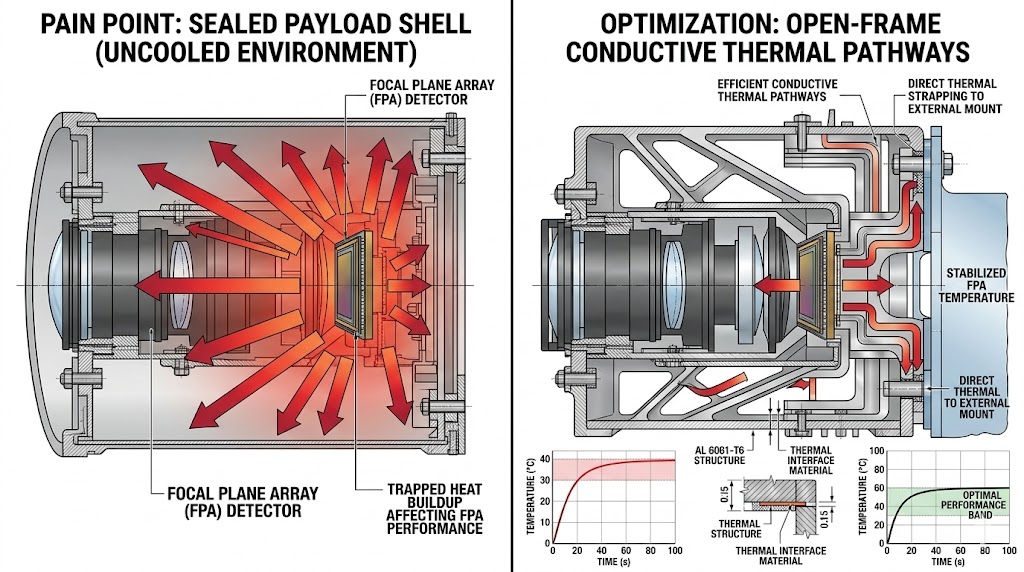

本圖對比酬載熱管理：密封外殼 (左) 導致熱堆積困在內部，影響焦平面陣列性能，優化開放式框架 (右) 透過傳導熱路徑將熱傳至外部，穩定溫度於最佳性能範圍。

高幀率空對地掃描下的列/行電子串擾 (Electronics Crosstalk)

當高空載具以極快速度飛行或雲台進行大角度迴旋時，為了避免地面目標出現空間交疊失真與運動模糊，感測器必須以極高的幀率 (如數百 Hz) 進行全域影像讀出。然而，在處理百萬畫素的巨量類比至數位轉換時，高頻率的時脈切換極易在緊密排列的讀出積體電路 (RIIC) 內引發寄生電容效應。這會導致相鄰的像素列或行之間產生電子串擾 (Crosstalk)，在影像上形成殘影或條紋偽影，直接破壞自動追蹤演算法的邊緣辨識能力。

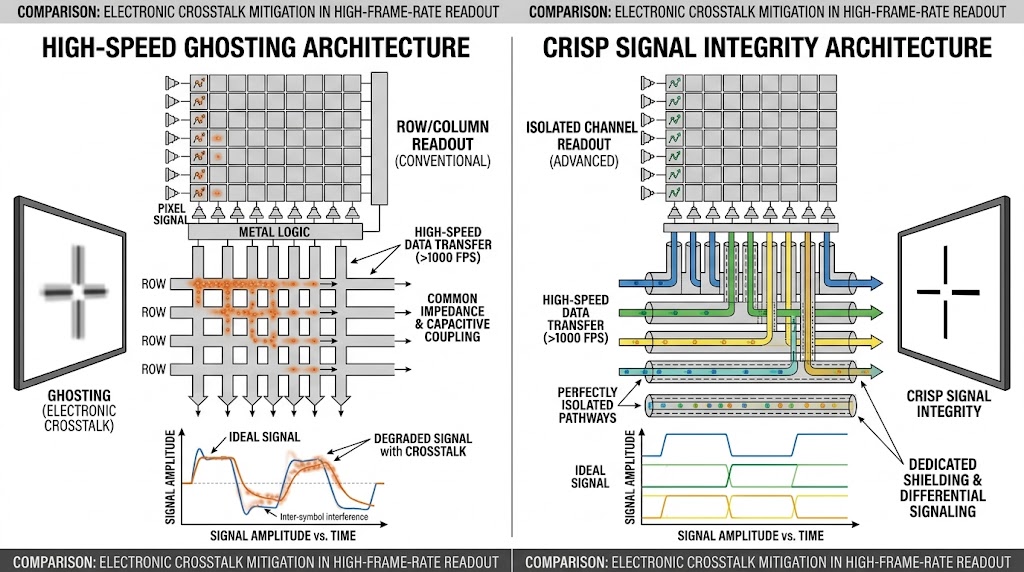

此示意圖比較高幀率讀出架構：左側傳統架構因共用阻抗與電容耦合，導致電荷溢出產生電子串擾與鬼影；右側先進架構利用隔離通道、專用遮蔽及差分訊號，確保電荷精確傳輸，於高速下維持清晰訊號完整性。

大面積地貌的高熱對比與動態範圍 (Dynamic Range) 極限

高空俯視場景通常包含廣袤的低溫地表背景，同時夾雜著極高溫的局部熱源 (如爆炸、車輛引擎或工業設施)，在此種極端熱對比的情境下，固定積分時間的感測器極易陷入物理極限：為看清地表冷背景而拉長積分時間，會導致高溫目標區塊瞬間飽和溢出 (Blooming)；若縮短積分時間以避免高溫過曝，則冷背景細節會完全隱沒於數位讀出雜訊中。單一曝光設定無法在實務上兼顧這種空對地偵蒐的高動態跨度要求。

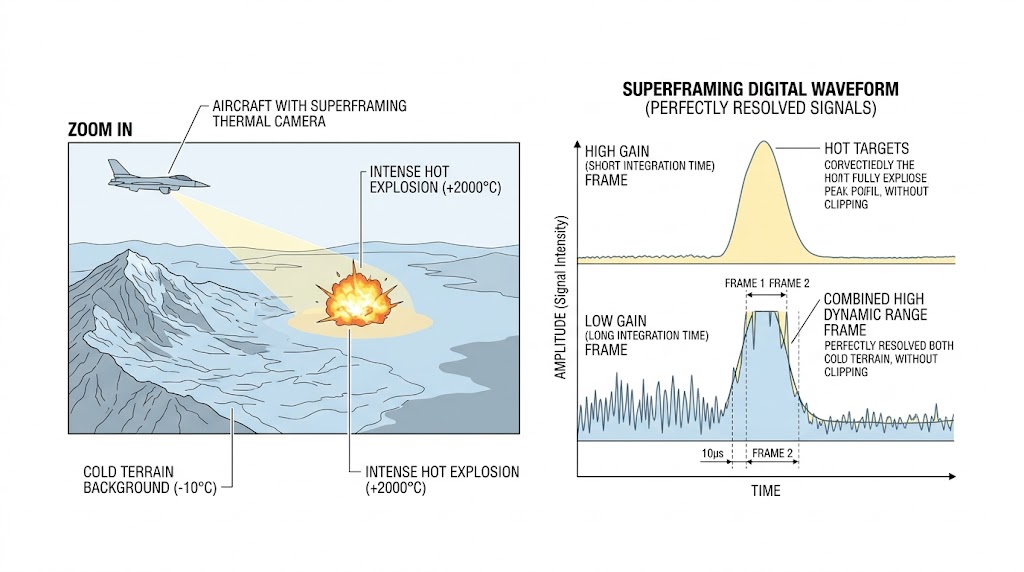

本技術示意圖展示「超級幀（SuperFraming）」技術在解決極端輻射對比動態範圍極限時的表現，左側為包含冷地形背景與高熱爆炸的複雜場景；右側波形圖詳細對比高增益（短積分時間）與低增益（長積分時間）幀，最終的組合幀能完美解析所有高低振幅訊號而不產生訊號截波（Clipping）。

面對上述嚴苛的航空酬載整合挑戰，奧創系統推薦導入專為空間受限環境設計的輕量化開放式核心模組 (Open Frame Core)，我們提供的是 SBIR IRCameras 從感測器選型、散熱介面設計到動態影像最佳化的「從模擬到驗證的一站式方案 (Turnkey Solution)」；針對高空光電系統整合的實務痛點，我們推薦 IRCameras 旗下的 CompactCore 輕量化開放式核心模組系列。

CompactCore 系列提供線性 (Linear) 與旋轉式 (Rotary) 兩款冷卻器架構，滿足不同空間與壽命需求。


CompactCore 系列於空載及陸地應用中的實拍影像，展現其在高解析度下對複雜環境熱特徵的精準捕捉能力 。

首先，針對無散熱氣流與極端空間限制，CompactCore 採用了專屬的開放式架構設計 (Open frame cameras)，剔除所有不必要的外部機構，提供最極致的 SWaP 表現，該模組專為「極少或無冷卻氣流」的嚴苛應用環境而生，客戶可根據任務頻段需求，靈活選配高工作溫度的 nBn、InSb 或寬頻 SLS 感測器，並搭配旋轉式 (Rotary) 或線性 (Linear) 微型製冷機，將系統總熱功耗降至最低，協助客戶在最狹小的雲台內維持長效穩定的高階偵蒐能力。

其次，為解決高速掃描下的電子串擾問題，CompactCore 系列搭載了先進的全數位化焦平面陣列架構，其底層讀出電路設計保證了即便在每秒數千幀 (Thousands of frames per second) 的極限讀取速度下，像素列與行之間也能實現「零電子串擾 (Zero electronics crosstalk)」，確保高速移動追蹤時的影像輪廓維持絕對清晰。

最後面對空對地場景的極端熱對比，該模組內建了先進的超幀技術 (SuperFraming)，此架構允許系統在連續的微秒級影格間自動切換並融合多組不同長短的積分時間，以硬體底層有效擴展動態範圍，這幫助確保了無人機在捕捉地面高熱源目標的同時，依然能保留低溫地貌背景的微克耳文 (mk) 細節。

立即聯繫奧創系統，讓我們協助您找到最適合您航空酬載的完美解答，實際系統配置將因應您的光電雲台尺寸、散熱條件、通訊介面規範及待測物特性而有所不同，如需深入規劃與 IRCameras 核心模組的軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的高空偵蒐系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
