突破次毫米波與太赫茲通訊極限
380-500 GHz 雙圓極化饋源與高隔離度 OMT 整合技術



在當前通訊科學的發展版圖中，從第五代行動通訊進階版（5G Advanced）邁向第六代行動通訊（6G）的過程中，「頻譜資源的耗竭」已成為難以迴避的物理現實，為了滿足未來每秒兆位元（Tbps）級別的極端資料傳輸量，學術界與尖端國防工業正將目光投向 300 GHz 以上的次毫米波（Sub-mmWave）甚至太赫茲（THz）頻段，特別是在國際太空標準（如 ECSS 規範）與低軌衛星（LEO）星系架構中，衛星間鏈路（ISL）於外太空真空中運作，不受地球大氣層氧分子與水氣強烈吸收的限制，使得 380 GHz 至 500 GHz 頻段成為建立太空骨幹高速網路的黃金頻譜。

在衛星通訊中，為了解決星體相對運動所導致的法拉第旋轉效應（Faraday Rotation）以及極端環境下的多徑干擾，天線系統強制要求採用「圓極化（Circular Polarization, CP）」電磁波進行傳輸，更進階的系統為了在有限頻譜內將通道容量倍增，會實行頻譜重複使用技術，亦即在同一個饋源（Feed Horn）中同時發射或接收「右旋圓極化（RHCP）」與「左旋圓極化（LHCP）」訊號，這被稱為雙圓極化架構。

然而當電磁波的頻率高達 500 GHz 時，其物理波長被壓縮至僅約 0.6 公釐（毫米），在此極端微觀的物理尺度下，傳統微波天線的設計法則與製造工藝將面臨徹底的崩潰，通訊系統架構師與射頻硬體工程師在實務研發與特性驗證階段，將遭遇三大源自基礎物理與精密機械加工極限的嚴酷難題。

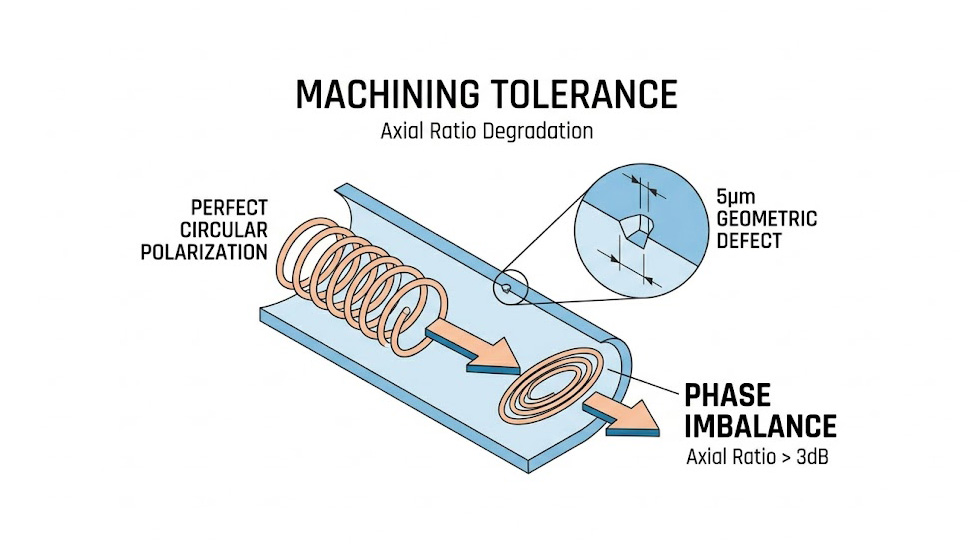

微觀幾何公差引發的「相位不平衡與軸比 (Axial Ratio) 劣化」

圓極化電磁波的生成，本質上仰賴於兩個正交的線性極化波（例如垂直波與水平波），在空間中精確疊加，且兩者必須保持絕對相等的振幅，以及精確相差九十度（正交）的相位差，在次毫米波頻段，這種相位延遲通常是透過在圓形波導內部設置極化器（Polarizer，如隔板或介電質片）來達成。

當波長僅有不到一公釐時，波導管內壁的任何微觀瑕疵都將被無限放大，實務上，即使是目前最高階的電腦數值控制工具機（CNC），其加工公差若出現五至十微米（Micrometers）的偏差，或者波導內部表面粗糙度（Surface Roughness）過高，都會對傳遞中的高頻電磁波產生嚴重的等效電感或電容效應。

這種微小的幾何形變會直接改變其中一個線性極化波的傳播速度，導致兩個正交波之間的相位差不再是完美的九十度，從射頻計量學的角度來看，這會造成天線的「軸比（Axial Ratio, AR）」急遽上升，完美的圓極化軸比應接近 0 dB；一旦軸比劣化，圓極化波會退化為橢圓極化波。對於要求極端純淨的衛星通訊而言，軸比的劣化不僅意味著訊號能量的流失，更會造成接收端解調演算法的嚴重誤判，導致誤碼率（BER）直線攀升。

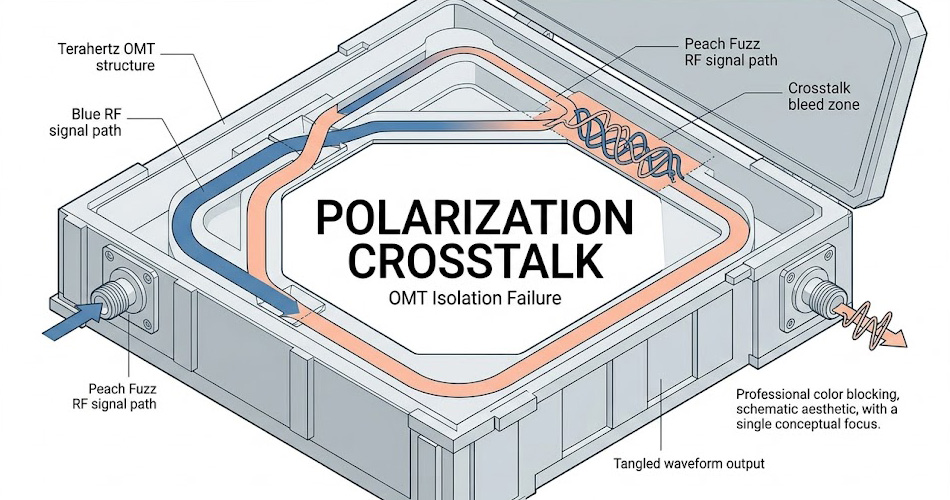

正交模態轉換器 (OMT) 在極端頻率下的「極化串擾與隔離度失效」

要實現雙圓極化同步運作，饋源天線後端必須整合一個極度複雜的微波被動元件：正交模態轉換器（OMT），OMT 的物理職責是將天線開口接收到的複合電磁波，依據其極化特性，乾淨俐落地分離至兩個獨立的矩形波導埠中（反之亦然，用於發射）。

在 380-500 GHz 頻段，這項任務的難度如同在奈米級的迷宮中進行高速水流分流，由於波導尺寸極度微小（通常為 WR-2.2 規格，內部尺寸僅約 0.56 mm x 0.28 mm），兩個正交訊號在波導接合處會產生極強的電磁互耦合效應（Mutual Coupling），如果 OMT 內部的阻抗匹配結構與隔離柵板設計稍有不慎，右旋極化埠的能量就會大量「洩漏（Leakage）」到左旋極化埠中。

這在工程上稱為極化串擾（Polarization Crosstalk），並反映在隔離度（Isolation）與交叉極化鑑別率（XPD）這兩項指標上，若隔離度不足 20 dB，發射端強大的微波能量會直接竄入並燒毀脆弱的接收端低雜訊放大器（LNA）；或者在雙工通訊中，造成嚴重的同頻干擾（Co-channel Interference），使得基頻處理器完全無法從混亂的波形中還原出原始資料。

超寬頻覆蓋與「極端阻抗匹配」的物理矛盾

前瞻太赫茲研究往往需要極大的頻寬來進行物質光譜分析或大容量通訊測試，一個涵蓋 380 GHz 至 500 GHz 的天線，意味著它必須在一個高達 120 GHz 的絕對頻寬跨度內維持穩定的電氣特性。

在天線工程中，頻寬與阻抗匹配之間存在天生的物理矛盾，波導天線的截止頻率與共振特性使其通常只能在相對狹窄的頻段內維持優異的反射損耗（Return Loss 或 VSWR），當頻率向頻帶兩端的極限延伸時，饋源喇叭開口與自由空間之間的波阻抗轉換會變得不連續。

這種阻抗不匹配會導致電磁波在天線開口處發生強烈反射，不僅使得天線的實際增益（Gain）在頻段邊緣產生嚴重的漣波（Ripple）衰退，更可能引發波束斜視（Beam Squint）現象—亦即主波束的指向隨著頻率的改變而發生物理偏移，在研發測試階段，若饋源天線無法在全頻段內提供穩定且一致的增益與場型，工程師將無法建立可靠的系統校正基準面，後續針對次毫米波主動元件或雷達演算法的驗證數據將徹底失去參考價值。

面對次毫米波與太赫茲通訊在衛星間鏈路（ISL）及高階感測研發中所遭遇的微觀公差相位失真、極化串擾隔離失效以及超寬頻阻抗匹配等三大嚴酷物理挑戰，我們提供專為太赫茲前沿探索打造的雙圓極化饋源解決方案，協助工程師跨越物理頻寬的限制，獲取最純淨、最穩定的次毫米波訊號。

突破太赫茲極化與頻寬極限的微波工藝：Ohmplus OHM+ 380-500 GHz 次毫米波雙圓極化饋源

針對微觀幾何公差與 OMT 極化串擾，我們推薦導入 Ohmplus OHM+ 380-500 GHz 次毫米波雙圓極化饋源 (Sub-mmWave Dual CP Feed)，這是一款將尖端電磁設計與極限精密機械加工完美融合的高階射頻元件。

覆蓋 380-500 GHz 的超寬頻饋源，整合 OMT 技術實現 RHCP/LHCP 同步雙極化運作，具備 <0、>24dB 高隔離度，是衛星星鏈 (ISL)、無線電天文與太赫茲精密成像的首選方案。

• 極致的軸比與極化純度優勢：
  該產品採用業界領先的精密加工工藝與嚴苛的內部結構檢驗，完美克服了次毫米波頻段下公差對相位的破壞性影響，透過精確的幾何對稱性設計，此饋源天線能在整個 380-500 GHz 頻段內，維持小於 0.5 dB 的卓越軸比（Axial Ratio），這項指標確保了發射與接收的電磁波呈現近乎完美的圓極化螺旋，大幅降低了相位不平衡所帶來的訊號畸變，協助客戶在建立衛星通訊或太赫茲成像系統時，獲得極高的極化純度與解調精準度。
• 高隔離度整合式 OMT 架構優勢：
  為了解決雙極化通道間的串擾危機，OHM+ 饋源內建了先進的 整合式正交模態轉換器 (Integrated OMT)，這套複雜的微波結構設計在極度微小的體積內，實現了高達 > 24 dB 的通道間隔離度（Port-to-Port Isolation），以及高於 25 dB 的交叉極化抑制能力（Cross-Polarization Discrimination），這賦予了研發系統極強的抗同頻干擾韌性，確保 RHCP 與 LHCP 訊號在同步運作時互不侵犯，為全雙工太空通訊與極化合成孔徑雷達（Polarimetric SAR）的特性驗證提供了最純淨的射頻路徑。

性能量測數據：(上左) 反射損耗、(上中) 串擾隔離度、(上右) 軸比、(下) LHCP 與 RHCP 的輻射場型圖，數據顯示全頻段內皆具有優異的匹配性與極化純度。

跨越超寬頻阻抗矛盾的穩定基石

針對超寬頻覆蓋所引發的阻抗不匹配與增益衰退，OHM+ 380-500 GHz 雙圓極化饋源展現了極其優異的全頻段一致性。

• 全頻段高增益與低反射損耗優勢：

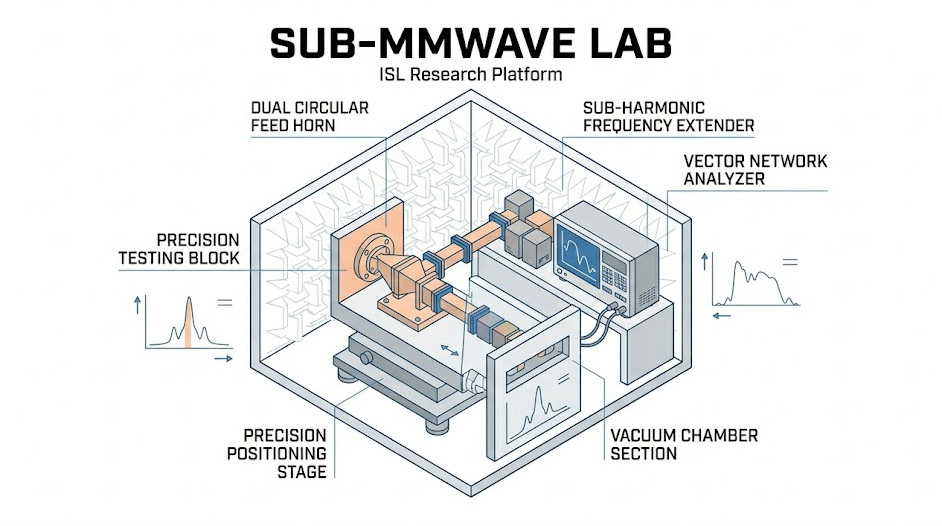

  該饋源的波導與喇叭開口幾何經過高階電磁模擬軟體的反覆最佳化，實現了從波導管到自由空間的完美阻抗漸變。這使得天線在涵蓋 120 GHz 頻寬的 WR2.2 頻段內，反射損耗（Return Loss）嚴格控制在 < -16 dB（VSWR < 1.4:1）的水準，徹底解決了邊緣頻率的訊號反射問題。同時，其典型增益在中心頻率可達 18 dBi (RHCP) 與 19 dBi (LHCP)，為微弱的太赫茲訊號提供了強大的指向性能量放大。工程師可直接將其作為太赫茲測試平台（如次諧波混頻擴展模組）的發射或接收標準天線，協助提升測試系統整體的動態範圍與數據可靠度。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同。如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
