突破低軌衛星 LCT 矽光子封裝極限：FiberMaxHP 奈米對位與 AeroAlign 尋峰解析



在先進航太與國防通訊網路中，低軌道（LEO）衛星群與高空長程無人載具（HALE UAV）正依賴著「雷射通訊終端（LCT）」來建立毫無延遲、具備抗干擾能力的星間寬頻鏈路，要實現這種太空中極限距離的高頻寬傳輸，其核心心臟在於高度微縮的「矽光子積體電路（Silicon Photonics IC）」；在這些造價高昂的軍規 LCT 模組製造過程中，最關鍵且最昂貴的一步是「光纖主動對位與封裝（Active Alignment and Packaging）」，工程師必須在無塵室中，將單模光纖陣列（Fiber Array）精準地對齊矽光子晶片上寬度僅有幾百奈米的波導通道，這不僅要求機台在 X、Y、Z 軸具備個位數奈米（Nanometer）的定位能力，更要求在俯仰（Pitch）、偏擺（Yaw）與滾轉（Roll）角度上達到次微徑度（Sub-microradian）的極致微調。

精密多軸定位與對準系統工程藍圖。展示左側定位平台與右側微型通道接口（如光纖陣列）的精密對準。放大圖突顯微米級關鍵間隙與公差。

長期專注於航太級光子封裝與奈米運動控制，當我們檢視這些矽光子量產線時，會發現傳統的對位機台正面臨著物理學與演算法的巨大死胡同：傳統依賴螺桿或壓電致動器（Piezo）的機台，在移動與點膠固化過程中會產生致命的遲滯與背隙飄移；在調整角度時，光纖尖端會因為寄生位移而頻繁甩出光學視野；而傳統「步進與量測」的盲目掃描演算法，往往需要耗費數十分鐘才能找到一個光學峰值，徹底摧毀了衛星元件量產的經濟效益，本文將純粹從奈米摩擦學、空間逆運動學以及多維度尋峰演算法出發，深度剖析現代光電封裝工程師所遭遇的三大技術天險，並從系統整合者的視角提出具體的實體產品解決方案。

國際航太矽光子封裝規範：光耦合損耗與量產的極限容忍度

在探討具體的對位機台痛點之前，我們必須先理解指導這些尖端 LCT 模組的最高製造準則，以軍規雷射通訊的插入損耗（Insertion Loss）規範為例，對於對位機台在「最小增量運動（Minimum Incremental Motion）」與「對位收斂時間」提出了極度嚴苛的限制；在進行光纖與波導的耦合時，規範要求最終的接合光學損耗必須小於 0.5 dB。在物理層面上，這意味著光纖尖端與波導之間的橫向偏差不得超過幾十奈米，機台必須能夠穩定地執行 2 奈米等級的微小步進，並且在注入 UV 紫外線固化膠（Epoxy Curing）的數分鐘內，抵抗膠水收縮的應力，保持絕對的在位穩定度（In-Position Stability），不允許出現任何機械蠕變（Creep）。

同時，為了滿足成百上千顆低軌衛星的部署計畫，LCT 模組的產量被大幅要求，規範要求，從捕捉到「初光（First Light）」到完成「六自由度（6-DOF）極速尋峰」，整個自動化演算法的收斂時間必須壓縮在幾秒鐘之內，這種對「絕對零遲滯的奈米剛性」與「即時多維度演算法」的雙重苛求，直接宣告了傳統步進馬達與外部 PC 迴圈控制的死刑。

實務上矽光子奈米對位難題

在上述嚴苛的光學限制與量產框架下，系統整合工程師在建構次世代 UAV 與衛星 LCT 光子封裝機台時，無可避免地會面臨三道極難跨越的技術高牆。

機械傳動的「背隙與遲滯（Hysteresis）」導致奈米定位失真

在傳統的高階對位系統中，業界常使用極精密的小型滾珠螺桿或是壓電致動器（Piezo Actuators）來推動滑台；然而在奈米級的世界裡，這些接觸式的傳動元件充滿了物理缺陷，當機台試圖前進 5 奈米然後後退 5 奈米來尋找光學峰值時，螺桿內部的金屬珠隙（Backlash）或是壓電材料天生的遲滯特性（Hysteresis），會導致機台的真實物理位置無法完美重合。 這種被稱為「雙向重複性（Bidirectional Repeatability）流失」的現象，會讓尋峰演算法陷入混亂，演算法認為已經回到了光學功率最強的座標，但實際上光纖尖端卻因為機械摩擦與彈性變形而偏移了幾十奈米，直接導致雷射通訊訊號的嚴重衰減。

此圖比較了傳統與直驅平台。傳統結構（左）存在背隙和蠕變，導致光纖定位偏離目標；FiberMaxHP直驅平台（右）則展現無瑕線性響應，精準鎖定光纖峰值目標，解決了定位失真難題。

多軸旋轉的「寄生位移（Parasitic Translation）」與對位丟失

第二個難題發生在 3D 空間幾何的調整上，在進行六自由度（6-DOF）對位時，除了 X、Y、Z 的平移，工程師還必須微調光纖的角度（Pitch、Roll、Yaw）以匹配波導的模態場（Mode Field）。 在傳統的堆疊式對位平台上，旋轉軸的物理軸心位於馬達的中心；然而真正需要旋轉的點是「光纖的尖端（Fiber Tip）」，這個點距離馬達軸心有著極大的空間偏置（Offset），當傳統機台轉動一個微小角度時，光纖尖端會像揮動手臂一樣在空間中畫出一道弧線，產生巨大的 X/Y/Z 軸「寄生位移」，只要一旋轉，光纖尖端就會瞬間跳出幾微米外，原本好不容易找到的雷射光訊號（初光）就會瞬間丟失（Signal Loss），這迫使工程師必須反覆地「旋轉、平移找光、再旋轉」，陷入無止盡的對位迴圈噩夢中。

ISAC（通訊感知一體化）飛彈尋標器的工程圖：透明罩、整合雷達格柵與光學鏡頭的傳感器核心，以及帶有冷卻通道的基座，沿軸線展開，展示了高度集成的多傳感器融合結構。

傳統光柵掃描的「盲目耗時」與通訊延遲

最後一個難題在於尋峰演算法的執行效率，為了找到最佳耦合點，傳統系統通常採用「光柵掃描（Raster Scan）」策略，讓機台在一個方形區域內，像印表機一樣逐行、逐點地移動並讀取功率計的數值；在 6-DOF 的龐大空間矩陣中，這種盲目的窮舉掃描往往需要數萬次的「移動、停止、讀取」，如果控制架構是將馬達驅動器、外部功率計與 Windows PC 透過標準網路串接，每一次的網路通訊延遲（Network Latency）都會被放大數萬倍；這種軟硬體分離的架構，導致一次完整的光學對位可能耗時高達十幾分鐘，在面對現代國防與衛星通訊龐大的 LCT 模組需求時，這種低落的產能將成為整個航太供應鏈最嚴重的瓶頸。

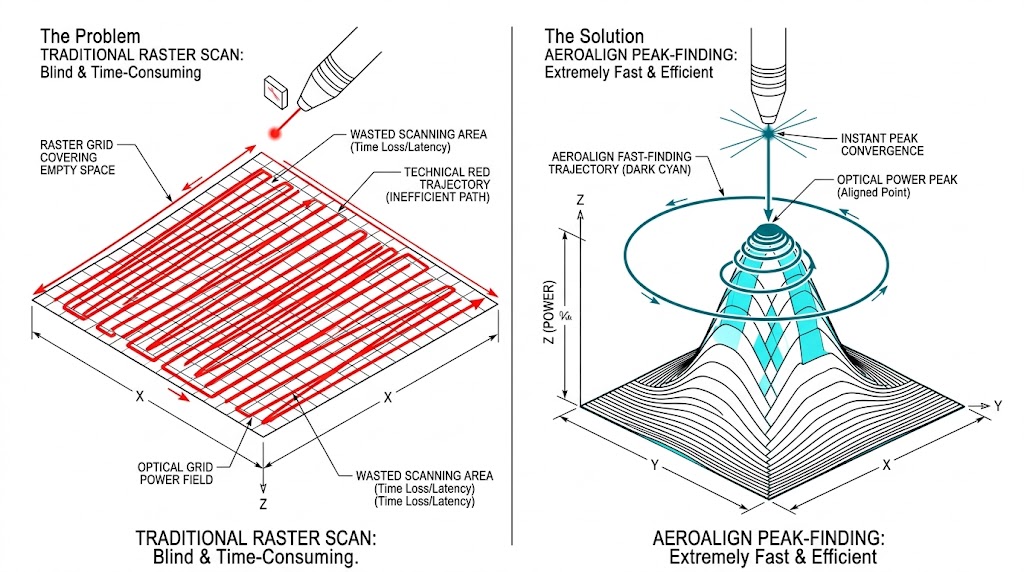

圖示對比耗時的「盲目網格掃描」（左）與新型高效的「AeroAlign 峰值尋找」（右），後者通過螺旋軌跡快速匯聚至信號最强點。

面對上述嚴苛的 0.5 dB 耦合損耗規範與極速量產的痛點，單純依賴購買標準的高精度滑台並自行撰寫迴圈，最終不可避免地將陷入無止盡的遲滯飄移、訊號丟失與產能低落中；我們推薦 Aerotech 經過頂尖矽光子晶圓廠與國家太空機構驗證的「實體硬體與高階演算法軟體產品」，從底層機械徹底消滅背隙與遲滯，到提供完美的虛擬旋轉中心，打造一站式的 6-DOF 矽光子奈米對位解決方案。

終結遲滯與背隙的純粹奈米載體：FiberMaxHP 多軸光子對位系統

針對壓電與螺桿傳動帶來的遲滯與背隙問題，我們推薦 Aerotech FiberMaxHP 多軸光子對準系統 (Multi-Axis Photonics Alignment System)，這是一台將奈米級定位推向極限的設備，FiberMaxHP 徹底捨棄了所有接觸式的傳動元件，它的所有軸向（高達六軸，例如 -ZXYTPR 配置）全部採用了「非接觸式直驅線性馬達 (Noncontact, direct-drive for all axes)」，這種設計從物理根源上消滅了背隙、遲滯與機械磨損，它賦予了系統驚人的 2 奈米 (2 nm) 最小線性增量運動 (Minimum incremental motion) 以及 0.05 微徑度 (0.05 µrad) 的旋轉解析度，這意味著 FiberMaxHP 能夠在極端微小的矽光子波導前，進行最純粹、最穩定且絕對可重複的奈米級步進，並在 UV 固化過程中提供宛如岩石般堅硬的在位穩定度，確保 LCT 模組達到零損耗的光學耦合。

Aerotech FiberMaxHP 多軸光子對準系統，專為 24/7 高通量生產設計，具備 6 軸高精度直接驅動與智能掃描演演算法，實現快速精準的光子元件對準。

破解寄生位移的空間魔法：AeroScriptPlus (TCP 工具中心點編程)

面對多軸旋轉時產生的寄生位移與訊號丟失，Automation1 控制器內提供了強大的進階軟體授權產品：AeroScriptPlus (具備 TCP 功能)，啟用此功能後，您將解鎖高階的 工具中心點編程 (Tool Center Point Programming)，工程師不需撰寫任何複雜的線性代數，只需在軟體中宣告光纖尖端 (Fiber Tip) 的三維座標為「虛擬樞紐點 (Virtual pivot point)」，控制器的硬體底層會瞬間接管所有的逆運動學 (Inverse Kinematics) 計算；當您命令 FiberMaxHP 進行 Pitch 或 Yaw 角度微調時，系統會自動且零延遲地補償 X、Y、Z 軸的位移，讓光纖完美、純粹地「繞著尖端旋轉」，光學訊號不僅不會丟失，反而能在旋轉中連續最佳化，徹底改變了主動對位的遊戲規則。

消滅盲目掃描的極速神經：AeroAlign 光學對位演算法套件

最後為了解決傳統光柵掃描的耗時與通訊延遲，Aerotech 提供專為矽光子量產打造的演算法產品：AeroAlign Optical Alignment Algorithms，這是一套直接在 Automation1 控制器即時作業系統 (RTOS) 核心運行的硬體級演算法套件，徹底排除了外部 PC 的網路延遲，它提供了極度強大的工具：當需要捕捉初光時，呼叫 AeroAlignSpiral (二維螺旋尋峰)，機台會以極優雅且高速的阿基米德螺旋線瞬間掃描區域並鎖定光源；當進入最後的 6-DOF 最佳化時，呼叫 AeroAlignFast (多維度極速尋峰)，系統會使用疊代搜索程序 (Iterative search routine)，同時在六個自由度上進行梯度攀升，原本需要數十分鐘的盲目尋峰過程，在 AeroAlign 的驅動下將被壓縮至短短幾秒鐘內完美收斂，為您的衛星雷射通訊模組產線解鎖前所未有的超高吞吐量。

AeroAlignFast 功能使用一種迭代搜尋程序，以識別功率訊號超過使用者定義閾值的位置，此演算法支援最多六個自由度，並可應用於多種運動學結構中，包含跨越多個對位平台的操作。

打造頂尖的國防 LCT 與矽光子自動化對位平台沒有單一標準答案，實際的硬體配置將因應您的光纖陣列尺寸、需要的自由度數量（從三軸到六軸）以及無塵室的整合需求而量身打造，如需針對 FiberMaxHP 對位系統、AeroScriptPlus 空間轉換或 AeroAlign 演算法進行深入的硬體選配與系統整合建議，請立即聯繫「奧創系統」團隊，我們擁有豐富的航太級矽光子封裝建置經驗，隨時準備為您提供最專業的配置指南。
