無人載具與戰術武裝的導航通訊生存戰 — 動態 CRPA 抗干擾、LEO 衛星追蹤與 6-DOF 複合 HIL 驗證平台



在現代高科技戰爭與前瞻航太防務的發展進程中，戰場的定義早已跨越了實體的陸、海、空，全面延伸至無形的「電磁頻譜（Electromagnetic Spectrum）」與「太空軌道（Space Orbit）」，當今的無人飛行載具（UAV）、無人水面載具（USV）、次世代戰術輪車以及精確導引武裝，皆高度依賴兩大數位命脈：一是負責提供絕對空間座標的全球導航衛星系統（GNSS）；二是負責巨量情資傳輸的低軌道衛星通訊網路（LEO SATCOM），這兩者共同構成了現代整合感測與通訊（ISAC, Integrated Sensing and Communication）技術的核心基石。

然而隨著電子戰（EW）技術的普及化與低成本化，現代載具面臨著前所未有的「導航與通訊生存危機」，敵方的電磁干擾（Jamming）能輕易淹沒微弱的衛星導航訊號，而更具威脅的欺騙攻擊（Spoofing）則能發送虛假的座標與時序訊號，直接劫持無人機的飛控大腦，導致任務失敗甚至載具損毀，為對抗此類威脅，軍工產業全面導入了可控輻射場型天線（CRPA），透過空間濾波（Spatial Filtering）與零陷（Nulling）技術來抵銷干擾源；同時在通訊端也大量採用具備波束成形（Beamforming）能力的毫米波主動電子掃描陣列（AESA）天線，以確保在極端干擾下維持寬頻資料鏈的暢通。

儘管硬體技術不斷躍進，但研發單位卻在「系統驗證」階段遭遇了巨大的物理斷層，傳統的射頻（RF）測試多半在靜態的微波暗室中進行，但在真實的導航戰（NavWar）情境中，無人機為了閃避防空火力會進行劇烈的滾轉（Roll）與俯仰（Pitch）；海軍艦艇在惡劣海象中會產生數公尺的垂直起伏（Heave），當載具姿態發生劇烈變化的瞬間，干擾源與通訊衛星相對天線的「到達角（Angle of Arrival, AOA）」也會隨之急遽改變，如果缺乏能夠真實重現極端動態姿態的六自由度（6-DOF）運動平台，且無法將動態數據以極低延遲反饋給射頻模擬系統，工程師將永遠無法得知抗干擾演算法在真實機動下是否會瞬間失效。

SANLAB 穩定化平衡系統 涵蓋 6DOF 動態平台、無人機著陸平台 及 陀螺穩定平衡台，廣泛應用於國防、海事與工業領域，確保極致穩定與安全

身為台灣航太國防與系統整合領域的先驅，奧創系統科技（Ultrontek）整合了「動態電磁生存戰驗證架構」，我們將 SANLAB 工業級重型六軸動感平台、CRPA 抗干擾與 GNSS 波前模擬系統（整合 OHB XPLORA One），以及 LEO 衛星通訊動態追蹤與姿態模擬開發平台 進行了深度的硬體迴路（HIL）整合，這三套終極測試防護網，打破了傳統射頻測試與機械動力學測試的壁壘，讓航太國防研發團隊能在安全受控的實驗室內，完美模擬載具在槍林彈雨與強烈電磁壓制下的真實求生軌跡，確保每一套交付的導航與通訊系統，皆具備堅不可摧的戰場韌性（Resilience）。

解決現代無人載具與戰術武裝導航通訊的三大核心難題

導航戰 (NavWar) 中，載具高速機動導致 CRPA 空間濾波瞬間失效的動態盲區

現代軍規 CRPA 天線（如 7 元件或 16 元件陣列）利用 N-1 原理，能在天線的接收場型中產生極深的「零陷（Nulls）」來屏蔽干擾源，然而這種波束成形演算法需要極短的運算收斂時間，當戰機或無人機以大角度側傾（Bank）進行高速迴避時，地面干擾源相對於機體座標系的幾何角度會發生劇烈且快速的變化。傳統靜態暗室測試無法驗證這種「動態角度變化率」，導致在實戰中，CRPA 演算法的零陷轉向速度往往跟不上載具的物理翻滾速度，造成幾百毫秒的訊號洩漏，足以讓飛控系統的卡爾曼濾波器（Kalman Filter）產生發散，進而喪失絕對定位能力。

惡劣動態環境下，LEO 衛星通訊 (SOTM) 波束追蹤與換手 (Handover) 的斷線危機

移動中衛星通訊（Satcom On-The-Move, SOTM）依賴極窄的毫米波（Ka-Band 等）波束來維持高頻寬連線，低軌衛星（LEO）本身的過境速度極快，若再加上車輛在崎嶇越野路面上的劇烈顛簸，或是艦艇在五級海象下的深幅俯仰與起伏，天線的指向誤差極易超出容許範圍，純機械式的穩定雲台往往存在物理慣性與背隙延遲，而純電子掃描的相控陣列天線則受限於最大掃描角度（通常約 ±50度）；在這種極端複合動態下，若無法在實驗室內精準重現載具的六自由度（6-DOF）劇烈震動，研發人員根本無法有效調校「機械加電子」的混合式防手震演算法，更無法確保在兩顆低軌衛星交接（Handover）瞬間，資料鏈路能夠無縫接軌而不遺失關鍵封包。

HIL 硬體迴路整合的時序脫節，導致射頻模擬與物理姿態無法建立真實數位孿生

在開發先進的 ISAC 系統或導航戰抗干擾模組時，工程師極度依賴硬體迴路（HIL）測試，虛擬戰場主機（如 dSPACE 或 Simulink Real-Time）必須根據兵推劇本，即時計算出載具座標並發送給 GNSS 波前模擬器產生射頻訊號，同時也要發送姿態指令給動感平台；然而市面上許多商用動感平台採用消費級通訊介面，導致從指令發出到平台實際產生物理動作，存在高達數十甚至上百毫秒的延遲（Latency），這種「數位訊號」與「物理姿態」的時序錯位，會讓受測的慣性測量單元（IMU）與射頻天線接收到的環境特徵產生邏輯矛盾，徹底摧毀測試數據的公信力，使得耗資千萬的模擬系統淪為昂貴的動畫展示機。

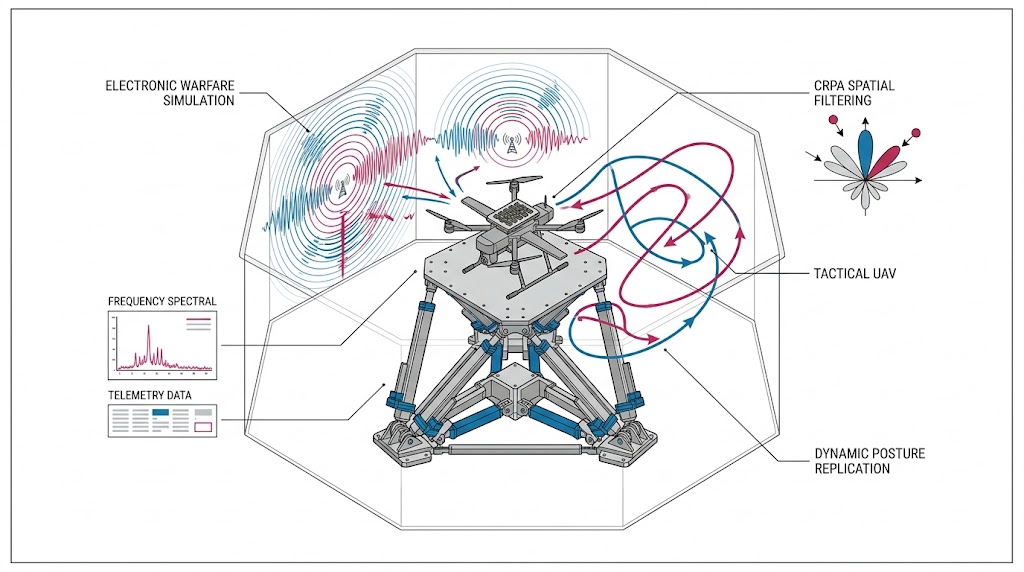

示意圖展示六軸併聯機構平台於電子作戰環境下，驗證戰術無人機的抗干擾導航，透過模擬極端規避機動與 GNSS 欺瞞，測試 CRPA 天線的空間濾波與動態姿態模擬，確保複雜電磁環境下的生存率。

為徹底克服極端動態與複雜電磁環境的雙重挑戰，奧創系統科技嚴選並深度整合了業界最頂尖的三大技術板塊，這套解決方案不僅具備工業級的機械強固性，更展現了航太級的射頻控制與次毫秒級的通訊同步能力。

戰略級 SANLAB SMotion 六軸動感平台的極限姿態還原

作為系統的物理骨幹，奧創導入了具備軍規標準的 SANLAB SMotion 重型六軸動感平台，針對無人機、飛彈尋標頭或中型雷達天線，我們推薦使用 SM1500 至 SM3000 等級的平台；若針對主戰坦克車頂的 SOTM 天線或是大型艦載 AESA 雷達，則可一路擴充至負載高達 14 噸的 SM14000，這些平台採用了超長行程的機電致動器（Actuator Stroke 最高可達 1030mm），使其在多軸耦合（Multi-Axis Coupling）的複雜運動中，依然能完美模擬出戰機大角度側傾、直升機懸停時的氣流擾動，或是船艦在狂風巨浪中的深幅俯仰；SANLAB 獨家的「高階洗出演算法（Advanced Washout Filter）」能巧妙地將持續性的加速度轉換為人體或 IMU 感知到的重力分量，讓有限的機械空間能夠真實重現無限的物理移動軌跡，此外搭配 IP66 全天候軍規防護選配，平台可直接建置於半戶外靶場或大型溫濕度環測艙內，無懼任何惡劣環境的考驗。

運動平台為遙控武器站 (RCWS) 系統提供了一個穩定且可控制的基座，用以模擬真實世界的動態環境。實現針對特定任務環境的目標鎖定、後座力反應及操作員回饋的系統級驗證。

CRPA 抗干擾與 GNSS 波前模擬的真實星空建構

在射頻對抗端，奧創系統整合了 OHB XPLORA One 衛星干擾模擬器 與 R&S FSW 高階訊號分析儀 的一站式 CRPA 測試方案，本系統能夠為 4 至 16 個天線單元（Elements）的 CRPA 陣列提供相位絕對一致的射頻訊號輸出，透過高階波前模擬技術（Wavefront Simulation），系統能在實驗室或無反射微波暗室中，真實重現 GPS、Galileo、GLONASS 與 BeiDou 等多星系的動態星空圖（Skyview），工程師可於控制軟體中自定義複雜的電子戰情境（Scenario Config），同時模擬多個來自不同到達角（AOA）的連續波（CW）、線性調頻（Chirp）、脈衝干擾，甚至是最致命的動態軌跡欺騙訊號（Spoofing），這讓受測載具在平台上進行劇烈物理翻滾的同時，天線陣列也能接收到隨著姿態即時改變的干擾射頻特徵，嚴格考驗空間濾波（Spatial Filtering）與零陷演算法的即時運算能力。

奧創系統提供一站式 CRPA 抗干擾測試方案，整合 OHB XPLORA One 與 R&S FSW，支援 4-16 元件波前模擬、暗室與戶外場域驗證。針對 GNSS 干擾與欺騙 (Spoofing) 威脅，提供客製化戰場情境模擬與零陷 (Nulling) 效能分析。

混合式動態追蹤與極速波束成形

針對低軌衛星（LEO）移動中通訊的斷線痛點，奧創推薦 LEO 衛星通訊動態追蹤與姿態模擬開發平台，本平台採用了獨步業界的「混合式動態追蹤（Hybrid Tracking）」技術架構，在機械層面，配備了客製化的高負載三軸/雙軸穩定平台，負責大範圍的方位角（Azimuth）與俯仰角（Elevation）跟隨，並抵銷車身或船體的低頻劇烈晃動；在射頻電子層面，則搭載了最先進的 OHM⁺ DPA 64 通道毫米波相控陣列天線模組，此模組支援 26.5 GHz – 29.5 GHz 的 Ka-Band 頻段，具備 64 通道獨立控制與雙極化能力，能進行毫秒級的無死角電子波束掃描（Beam Steering），這種「大範圍機械抗震 + 瞬態電子波束鎖定」的完美結合，徹底消除了單一追蹤技術的盲區，確保在極端越野或惡劣海象下，高頻寬通訊資料鏈依然堅若磐石。

LEO 衛星通訊動態追蹤平台示意圖：整合毫米波接收器與高負載三軸旋轉平台


工業級精密設計：OHM+ DPA 雙極化相控陣列模組，將高性能射頻前端與散熱系統完美集於一身


視覺化天線控制軟體：即時顯示 3D 輻射場型與波束掃描狀態

次毫秒級 HIL 數位孿生同步架構

硬體能力決定了測試的極限，而通訊延遲則決定了測試的真偽，奧創系統的解決方案徹底屏棄了容易產生時間差的傳統介面，全面採用工業標準的高速即時通訊。 SANLAB 動感平台搭載基於 IPC 的硬體即時控制器，原生支援 EtherCAT、UDP 與 CANBus 協定，在硬體迴路（HIL）整合中，虛擬兵推主機（如 dSPACE）能夠以低於 8 毫秒（<8ms）的超低延遲，將載具的「六自由度姿態指令」同步發送給動感平台，並將「空間座標與干擾相對位置」發送給 OHB XPLORA One 射頻模擬器，這種極致的時序對齊，確保了 IMU 感受到的物理加速度、天線接收到的 GNSS 射頻相位，以及 LEO 波束追蹤的角度變化，在任何一微秒內都保持絕對的物理合理性，建立起無可挑惕的數位孿生（Digital Twin）測試基準。

奧創 CRPA 測試系統範例 — 從戰場情境定義 (Scenario Config)、動態衛星星空圖 (Skyview) 到硬體迴路控制的無縫整合介面。

透過奧創系統深厚的射頻與機電系統整合能力，這套全頻段、全動態的測試防護網已成為次世代武裝開發不可或缺的核心基礎設施，其強悍的性能在以下三大前瞻應用中發揮著關鍵作用：

高階無人機 (UAV) 導航戰生存與自主返航實兵演練

在現代非對稱作戰中，無人機深入敵方防空網執行偵蒐任務時，必然會遭遇強烈的 GPS 干擾與欺騙攻擊，透過整合 SANLAB SM1500六軸平台 與 CRPA 波前模擬系統，研發單位可在暗室內讓無人機系統執行完整的「虛擬出擊」任務，模擬主機會控制平台還原無人機遭遇亂流與防空火砲閃避時的劇烈震動與大角度滾轉；同時，射頻模擬器會從多個虛擬方位發射高功率的壓制干擾（Jamming）與座標竄改訊號（Spoofing），工程師可以嚴格檢視無人機的飛控電腦是否能在 GNSS 訊號受損的瞬間，成功依賴 CRPA 的零陷演算法恢復衛星鎖定，或是無縫切換至慣性導航系統（IMU）與視覺輔助導航，確保無人載具在喪失外部通訊的極端惡劣條件下，依然能精準執行任務並自主返航。

戰術車輛與無人艇 (USV) 移動衛星通訊 (SOTM) 的實戰盲區驗證

無論是陸軍的高機動戰術輪車，或是海軍的遠洋無人水面載具（USV），維持與低軌衛星（如 Starlink 等級）的寬頻連線是傳輸即時戰場圖資的命脈，利用具備大推力與長行程的 SANLAB 重型平台（如 SM6000），我們能匯入從真實靶場或外海錄製的遙測數據，精確還原履帶車壓過壕溝的瞬間衝擊，或是 USV 在五級海象中劇烈的湧浪起伏，在平台上安裝 LEO 衛星通訊動態追蹤模組，工程師能夠觀察在載具發生高達 30 度瞬間傾斜時，OHM⁺ DPA 相控陣列天線是否能透過極速的電子波束轉向（Electronic Beam Steering），在一毫秒內補償機械穩定台的殘餘誤差，死死咬住以每秒數公里移動的低軌衛星，確保作戰資料鏈達到真正意義上的「零中斷」。

精確導引飛彈與 AESA 雷達尋標頭之複合抗干擾與追蹤演練

現代反艦飛彈或防空飛彈在終端導引階段（Terminal Guidance Phase），尋標頭（Seeker）不僅需要面對敵方艦艇施放的電子反制（ECM），飛彈本身也會進行高 G 值的螺旋或蛇形迴避機動，將飛彈的 AESA 尋標頭或光電（EO/IR）感測器架設於具備高頻寬響應的 SANLAB 精密六軸平台 上，並結合 R&S CompactTSVP 自動化測試系統，工程師可以在極低延遲的 HIL 迴路中，同步模擬飛彈逼近目標時的幾何姿態變化以及目標雷達截面積（RCS）的動態閃爍（Scintillation），這種複合測試環境能徹底驗證尋標頭在承受自身高頻震動與敵方強烈電子干擾的雙重壓力下，其目標鎖定演算法的強健性（Robustness），大幅提升實彈射擊的命中率與研發成功率。

時間最佳化的控制程序：透過 R&S®CompactTSVP 實現快速的數位控制交握與平行量測，大幅縮短 RX/TX 模式切換與頻率掃描的測試時間。


R&S®CompactTSVP 模組化平台提供靈活且快速的控制介面，以及數位和類比量測功能，此配置在無需任何 FPGA 程式設計的設定下，實現了極短的測試時間。


探索 R&S 如何透過高效的 TRM 測試函式庫與 R&S®TS6710 自動化測試系統，簡化 AESA 雷達的傳輸/接收模組開發與生產測試，實現高速、高準確度的效能驗證。

專屬客製化建置與系統架構評估

打造頂尖的無人載具導航戰防禦、LEO 衛星光電追蹤與 6-DOF 複合 HIL 測試平台，絕非將標準設備進行簡單的堆疊。實際的系統硬體配置與軟體通訊底層，必須因應您的 AESA 雷達總成重量（如 SANLAB SM14000 高達 14 噸的極限重載需求）、微波暗室或溫濕度環測艙的空間幾何容積限制，以及遠洋任務對 IP66 / IP67 嚴苛軍規防護等級的要求，而由我們為您進行深度的專案客製。

如需針對 SANLAB 戰略級六軸動感平台的空間建置、CRPA 可控輻射天線的 GNSS 波前模擬對接、LEO 衛星動態追蹤平台的射頻整合，或是 AESA 陣列雷達的高階自動化測試進行深入的系統架構與客製化評估，請立即聯繫「奧創系統」團隊。我們擁有豐富的航太國防級多軸動態模擬與全域射頻整合經驗，隨時準備為您提供最專業的建置藍圖，確保每一個節點都在最嚴苛的標準下，達成完美的系統共振。
