產線級 NUC 測試：無控制器絕對溫度黑體之自動化整合架構



從研發實驗室到量產線的測試條件轉換

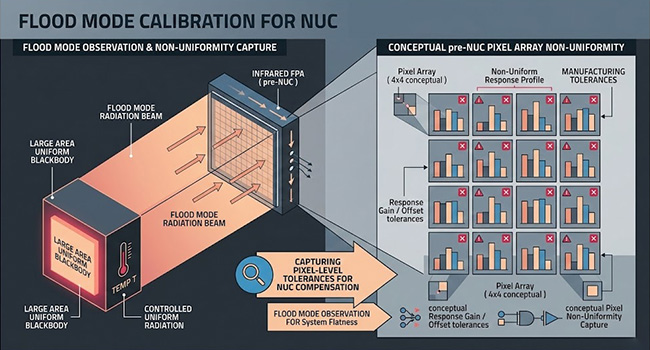

在紅外線焦平面陣列（FPA）或熱像儀的標準出廠流程中，「非均勻性校正（Non-Uniformity Correction, NUC）」是不可或缺的物理平坦化步驟，此程序的基礎在於，陣列中的每一個像素對紅外輻射的響應增益與偏移皆存在微觀的半導體製造公差，為了擷取這些公差並進行數位補償，系統必須在泛光模式（Flood Mode）下，觀測一個大面積且溫度絕對均勻的黑體輻射源。

在研發實驗室中，工程師通常使用具備複雜選單、多點溫差控制與動態輻射補償功能的高階雙體（控制主機與黑體頭分離）黑體系統，然而當產品驗證進入高產量（High-Throughput）的自動化生產線時，測試的工程需求從「多變數的極限探索」轉變為「單一或雙點溫度的快速、精確重複」，在產線環境中，設備的物理佔用體積、開機復歸的自動化程度，以及消除人為設定誤差的能力，直接決定了整條產線的產能上限（UPH），將實驗室等級的複雜設備直接搬入產線機台，將造成嚴重的硬體冗餘與控制效率低落。

高產量產線難題

在建構針對大批量紅外線感測器的自動化測試設備（ATE）機櫃時，系統整合工程師需克服以下三個核心的物理與控制問題：

硬體架構的空間冗餘與佈線複雜度

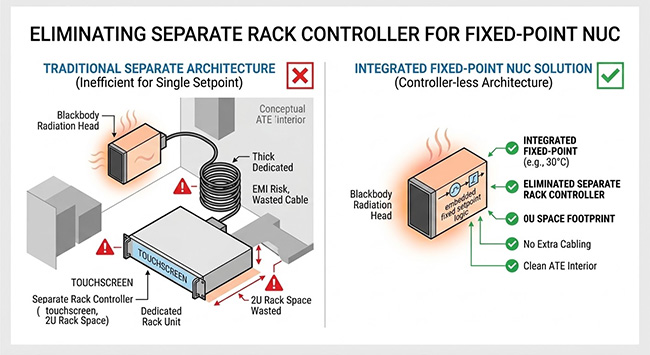

在典型的自動化檢測機台內部，三維空間極為珍貴，傳統的高精度黑體通常採用「黑體輻射頭」與「19 吋機架式控制器」分離的架構，兩者之間需透過粗重的專用電纜進行類比或數位訊號傳輸，若產線僅需要執行單一固定溫度的 NUC 校正（例如攝氏三十度），配置一台具備觸控螢幕、佔用 2U 機櫃空間的獨立控制器，在工程資源上屬於嚴重的空間浪費；此外，多餘的通訊纜線與電源線會增加 ATE 機台內部的走線複雜度，並提高電子零組件之間的電磁干擾（EMI）風險。

開機復歸時間與操作者設定變數

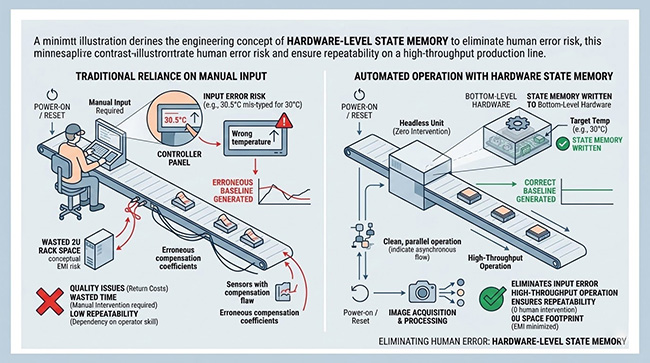

工廠產線經常面臨換線、設備重啟、斷電或每日的例行開關機，若測試設備缺乏硬體層級的狀態記憶機制，操作員每次開機後都必須重新透過軟體介面或控制器面板，輸入 NUC 所需的目標溫度，這種依賴人工反覆介入的流程不僅耗時，更引入了高風險的「人為輸入誤差」。若操作員誤將溫度設定偏差了零點五度，整批出廠的感測器 NUC 補償係數將基於錯誤的物理基準生成，導致嚴重的品質異常與後續的退貨成本，高通量產線需要的是一種能夠將狀態寫入底層硬體的「盲端（Headless）」運作機制。

大面積輻射源的熱慣性與產線節拍（Takt Time）衝突

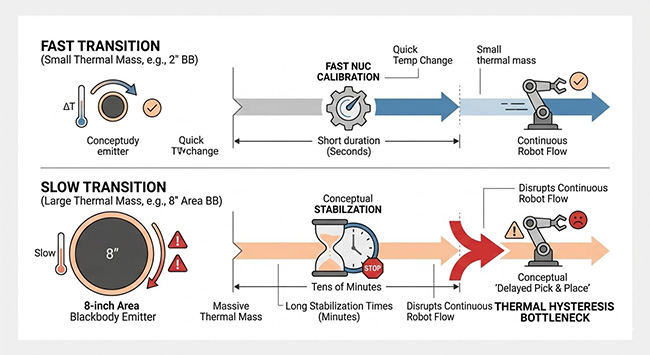

為了覆蓋廣角鏡頭或大尺寸焦平面陣列，NUC 測試通常需要孔徑達八英吋的延伸面積黑體，大面積的物理特性意味著龐大的金屬熱質量（Thermal Mass），當產線需要從常溫加熱至特定高溫，或在兩點 NUC 測試中進行溫度切換時，若黑體內部的熱電冷卻器（TEC）功率密度不足，溫度的轉換與穩定往往需要耗費數十分鐘，這種物理上的熱遲滯會打斷自動化機械臂的連續取放節奏，成為整段檢測製程中最明顯的時間瓶頸。

產線專用黑體的系統化配置邏輯

為解決空間冗餘、人為設定誤差與熱遲滯，量產線的光電測試架構應採用專為「單一任務自動化」設計的整合式輻射源。其配置邏輯可歸納為三個主要方向： 首先，在硬體結構上，必須捨棄分離式設計，將微處理器與溫度控制電路直接微縮並內建於黑體輻射頭內部，徹底消除外部控制器的體積；其次，在韌體層面，導入非揮發性記憶體（Non-volatile Memory），實現斷電狀態保存與開機自動驅動；最後，在人機介面上，以最精簡的硬體狀態指示燈取代複雜的顯示面板，讓設備在完成初始設定後，完全無縫融入自動化環境中。

MB 系列絕對溫度黑體解決方案

客觀量化的產線 NUC 校準架構

針對紅外線感測器在大量生產階段的單點或兩點非均勻性校正需求，使用配置過剩的實驗室黑體不僅佔用 ATE 機櫃空間，也增加了系統整合的複雜度，奧創系統推薦導入 SBIR 專為自動化產線開發的 MB 系列黑體（MB Series Blackbody），此系統採用高度整合的無控制器設計，將高精度的熱物理標準簡化為即插即用的產線模組。

SBIR MB 系列黑體提供 0°C 至 90°C 溫度範圍，具備 NIST 可追溯校準、高發射率 (>0.97 / >0.95) 與優異穩定性 (+/- 0.10°C)。專為 NUC 與 IR 感測器校準設計，無需外接控制器，操作簡便。

「設定即忘 (Set and Forget)」的無控制器整合設計

MB 系列（如 MB-08 型號）在工程架構上的特徵，在於完全移除了獨立的外部控制器，溫度控制的運算單元直接整合於黑體本體內部，使用者在產線建置初期，可透過隨附的 IRWindows™ Lite 軟體，建立 0°C 至 90°C 範圍內的目標溫度設定點，此設定值會被直接寫入系統的非揮發性記憶體中。在後續的日常生產中，設備一旦通電開機，微處理器將自動讀取最後一次的溫度設定點並開始驅動，完全不需要個人電腦或操作員的反覆介入。此架構大幅節省了機台空間並從根源消除了人為設定誤差。

NIST 可追溯的輻射均勻度與大孔徑配置

儘管捨棄了複雜的介面，MB-08 依然維持了嚴格的輻射度物理標準。其提供 8 英吋的方形輻射孔徑，能滿足多數廣角 FLIR 系統的泛光視場需求。 輻射表面採用光譜平坦塗層，在中波紅外線 (3µm 至 5.5µm) 提供大於 0.970 的發射率，長波紅外線 (8µm 至 14µm) 提供大於 0.950 的發射率；在涵蓋 90% 以上的發射表面積上，其均勻度優於設定溫差的 96% 或 0.050ºC (取數值較大者)，所有系統均具備 NIST (美國國家標準暨技術研究院) 的可追溯校準，絕對溫度準確度達正負 1.0ºC，穩定性達正負 0.10ºC，確保每台出廠感測器的 NUC 數據具備一致的公信力。

適應產線節奏的動態熱響應與狀態反饋

為了解決產線時間瓶頸，MB 系列配備了最大功耗達 180W 的熱動力模組。在 25ºC 環境溫度下，其近似加熱速率可達每分鐘 +25ºC，近似冷卻速率為每分鐘 -11ºC，這確保了在進行不同溫度點切換時，熱遲滯時間被壓縮至合理的生產節拍內。 在狀態監控方面，設備後方面板配備了簡潔的綠色「就緒 (Ready)」指示燈。自動化產線的光學檢測系統 (AOI) 攝影機或產線人員只需檢視該指示燈，即可客觀確認黑體是否已達熱平衡，隨即觸發感測器的影像擷取與 NUC 係數寫入動作，實現完全的自動化閉迴路。

若需進一步評估您的自動化測試機台空間尺寸、軟體通訊整合方式，或確認特定孔徑的配置，歡迎聯繫奧創系統技術團隊，我們將為您的光電產線提供客觀的系統規劃。
