高階軍工熱像儀效能預測：NV-IPM 模型整合與自動化量測挑戰



從實驗室測試到戰術靶場的效能預測跨度

在現代高階軍工與航太紅外線系統的研發週期中，實驗室內的純硬體指標（如 NETD 或 SiTF）已不足以全面代表裝備在真實戰場上的價值，為了精準評估一套熱像儀在特定大氣衰減條件下，能夠在多遠的距離外對目標進行「偵測、辨識與確認 (Target Task Performance, TTP)」，美國陸軍夜視與電子感測器總局 (NVESD) 開發了權威的 NV-IPM (Night Vision Integrated Performance Model) 預測模型。

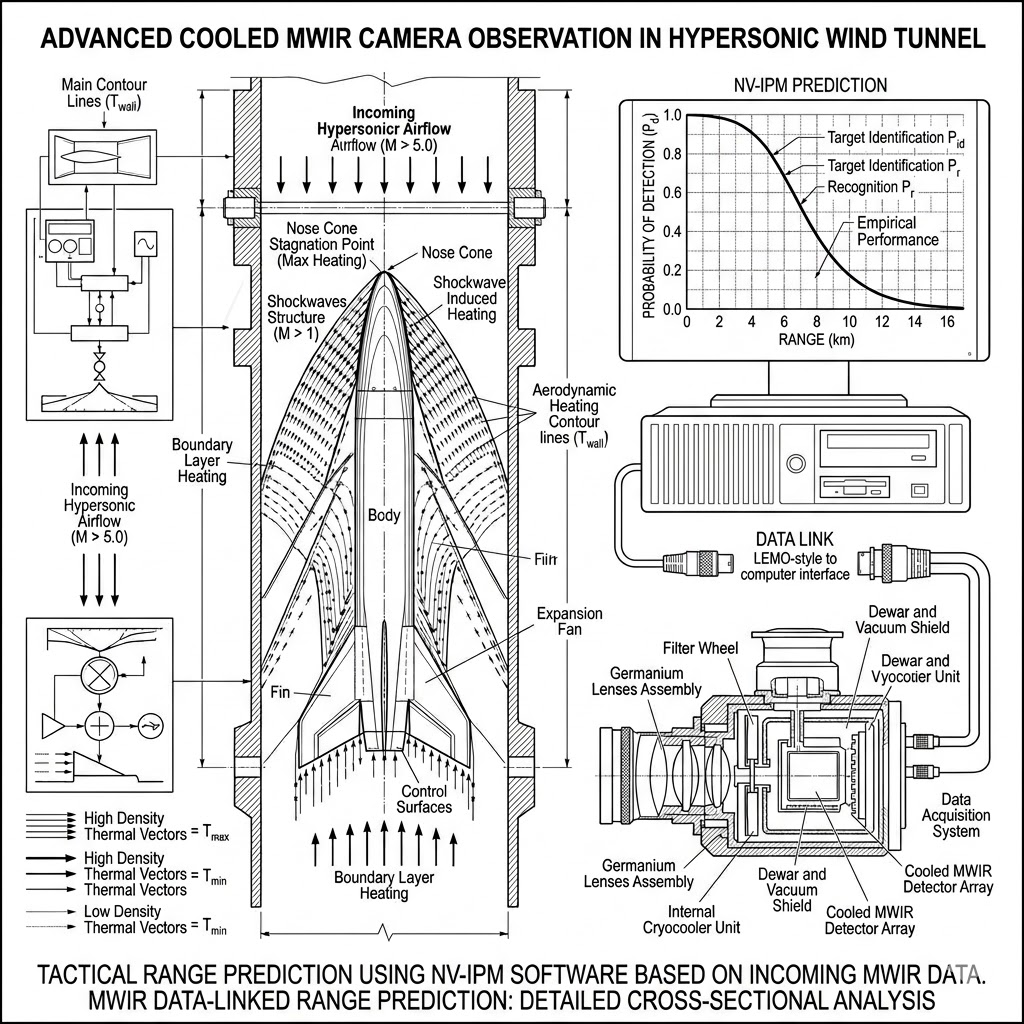

示意圖為先進中波紅外線相機與測試工作站進行深度整合，系統自動將精密量測矩陣無縫轉換為戰術測距機率曲線，實現從硬體測試到真實效能預測的自動化閉迴圈

然而要讓 NV-IPM 模型產出具備科學保真度的戰術測距曲線，必須將熱像儀在實驗室測得的調變轉換函數 (MTF) 與三維雜訊 (3D Noise) 等龐大矩陣數據，完美且無損地匯入模型中；早期工程師多依賴手動抄寫測試儀器的數據並分開輸入至預測軟體中，這種做法在測試項目單純時具備可行性，但在本文討論的「百萬畫素陣列測試」與「高通量自動化評估」範疇內，人為的數據轉換誤差與時間遲滯，往往會導致效能預測結果出現致命性的偏移，為了確保從光電量測到戰術效能預測的閉迴圈絕對精準，系統整合人員在實務上必須克服以下三大工程壁壘。

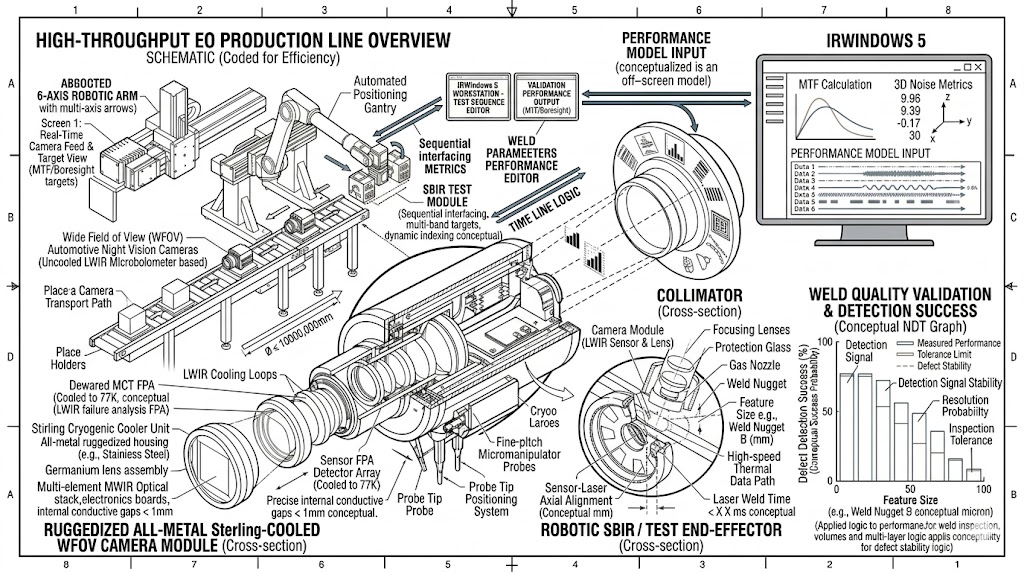

高階光電實驗室量測配置示意圖：待測熱像儀與大口徑平行光管對接，透過 IRWindows 5 軟體同步控制標靶與擷取數據，為 NV-IPM 建模提供最純淨的基礎

光電量測與效能預測實務的壁壘

龐大測試數據與 NV-IPM 戰術效能預測的斷層

一套高階熱影像系統的完整驗收測試 (ATP) 包含 SiTF、空間與時間雜訊分離、以及不同空間頻率下的 MTF 曲線；傳統上測試軟體與 NV-IPM 預測模型是各自獨立的孤島，當研發人員試圖將測得的微弱雜訊頻譜參數轉譯至 NV-IPM 節點時，若缺乏直接的數位通訊介面，極易在單位的轉換（如將數位灰階轉換為絕對溫度差）或數據擬合過程中丟失關鍵的小數點精度，這種數據斷層會使預測模型產生錯誤的目標鑑別機率 (Probability) 曲線。

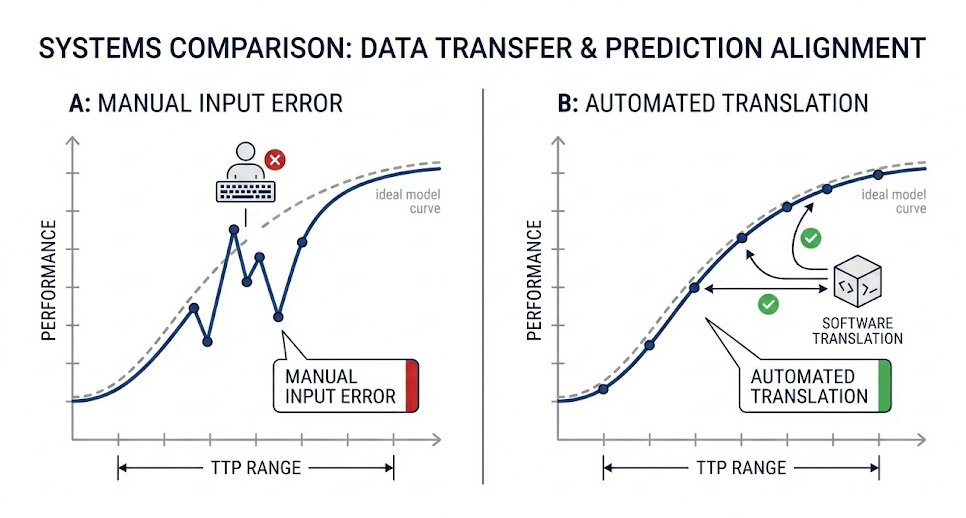

示意圖中為手動轉譯龐大的量測參數極易引發單位轉換誤差與小數點丟失。唯有透過專屬的軟體轉換模組，才能確保硬體數據完美映射至戰術效能預測曲線，消弭斷層

三維雜訊 (3D Noise) 分離量測下的基準熱漂移

NV-IPM 模型對系統的時間雜訊 (Temporal noise) 與空間固定圖案雜訊 (Spatial FPN) 比例極為敏感。在進行 3D Noise 量測時，相機必須對著絕對均勻的熱基準連續擷取數百張影像。若實驗室所使用的校正黑體發射率不足，表面會像鏡子般反射環境的微熱波動（如人員走動產生的紅外線）。這股外部熱雜訊會被高靈敏度感測器記錄為空間雜訊，導致 NV-IPM 嚴重低估該裝備在戰場上的真實目標辨識距離。

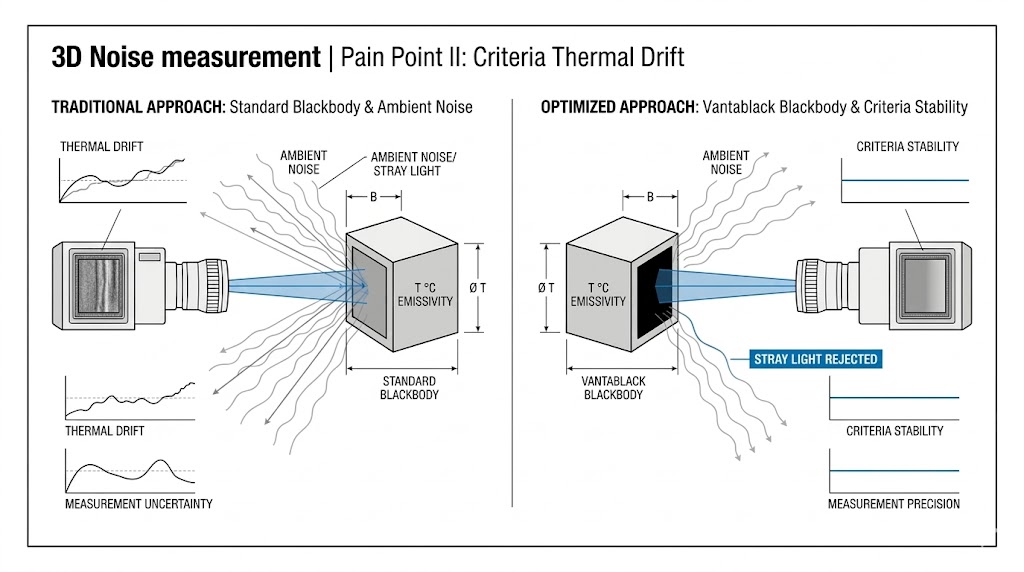

示意圖中為當傳統黑體發射率不足，易將環境雜散熱反射入鏡頭，導致系統嚴重誤判空間雜訊比例，Vantablack 極致黑體能徹底吸收干擾，提供高保真度的熱均勻度基準

高解析度 MTF 量測的空間混疊與頻寬極限

MTF 是決定系統邊緣銳利度與辨識極限的核心參數，在測試百萬畫素 (Megapixel) 第三代凝視陣列時，若測試系統的影像擷取卡 (Frame grabber) 頻寬不足，或缺乏硬體底層的微秒級同步機制，高速移動的測試標靶（如傾斜邊緣 Slanted-edge）在畫面上會產生時間交疊失真 (Temporal aliasing)。這種空間混疊會使得測得的 MTF 曲線在高頻區段異常衰減，將錯誤的光學模糊參數輸入至效能預測模型中。

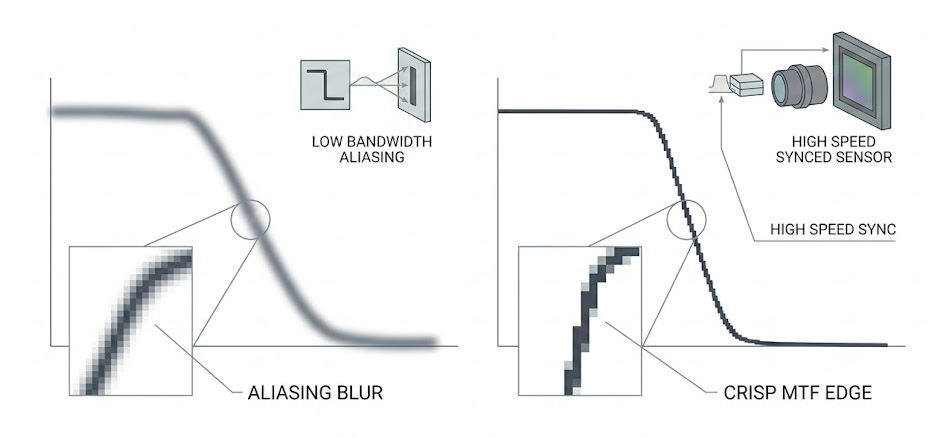

示意圖中為在測試高解析度陣列時，頻寬不足與時間遲滯會引發嚴重的空間混疊失真。透過具備超低延遲同步介面與超高幀率的相機，方能擷取最銳利、精確的 MTF 邊緣參數

打通量測與預測任督二脈的光電架構

面對上述嚴苛的戰術效能驗證與數據轉換挑戰，奧創系統推薦導入以 IRCameras 高階數位紅外線攝影機為研發/基準核心，並深度整合 SBIR IRWindows™ 5 自動化軟體與 Vantablack 基準黑體 的一站式解決方案，核心配置建議如下：

首先，在感測器與影像擷取端，我們強烈推薦 IRCameras 旗下的 Mid Wave 900 (IRC900) 系列高階中波紅外線攝影機，作為光電實驗室的黃金量測基準或高階雛形開發平台，IRC900 搭載深冷型銻化銦 (InSb) 感測器，不僅具備極致的低雜訊等效溫差 (NEdT) 表現，更支援超低延遲硬體同步介面 (Sync I/O) 與高達 475 Hz 的無損超高幀率。這能完美消除高速影像讀出時的空間混疊與熱拖影，為 MTF 與 3D Noise 分析提供最銳利、最真實的原始數位矩陣。

IRC900 系列搭載史特林冷卻 InSb 感測器，提供 <1.0 μm 至 5.3 μm 光譜響應與高達 475 Hz 幀率，專為半導體分析、彈道測試及材料研究設計，解決雜訊與動態範圍痛點。

這段影片展示了 IRC912 高畫質史特林冷卻中波紅外線 (MWIR) 銻化銦 (InSb) 相機 在高速公路上捕捉的動態熱影像；IRCameras 致力於為需求嚴苛的科學研究、工業監測及軍事應用，研發技術尖端的紅外線熱顯像系統，除了擁有完整的標準型商業相機與整合式探測器低溫冷卻組件 (IDCA) 產品線外，IRCameras 更提供專業的客製化設計與製造服務，能針對特殊的光學規格、結構封裝或空間受限的環境，量身打造符合客戶需求的成像解決方案。

其次，為消弭數據轉換的斷層，系統的核心將由 SBIR 的 IRWindows™ 5 自動化測試軟體 接管，該軟體獨家內建了 NV-IPM 轉換模組 (Translation Module)。在自動化腳本完成 IRCameras 的 SiTF、3D Noise 與 MTF 測試後，軟體會自動打包這些精密的測量結果，並在後台直接寫入 NV-IPM 的系統模型檔中，瞬間生成包含偵測、辨識與確認 (TTP) 距離的真實效能預測曲線，徹底排除了人為數據轉譯的誤差。

最後，為確保 3D Noise 量測的絕對客觀，我們推薦搭配 Santa Barbara Infrared (SBIR) 專屬的 Vantablack® S-IR 塗層基準黑體，該專利塗層大於 0.995 的極致發射率，能徹底吸收測試光路中所有的環境雜散光，為高靈敏度的 IRCameras 提供目前最具科學保真度的均勻熱平面，確保輸入至預測模型中的每一滴雜訊數據，皆真實來自於感測器本身，而非環境污染。

SBIR VANTABLACK S-IR 黑體輻射源，採用獨特 CNT 超黑塗層，提供 >0.995 超高發射率，實現前所未有的紅外線輻射校準精度；提供差動、雙差動及大面積配置，溫度範圍寬廣，是感測器校準、NUC 及雜散光抑制的理想選擇。

立即聯繫奧創系統，讓我們協助您建構符合嚴苛軍工規範的紅外線效能量測與預測環境。由於實際的系統配置將高度因應您的熱像儀解析度、目標任務模型 (如對空或對地)、大氣衰減參數及實驗室自動化需求而有所不同。如需深入規劃 IRCameras 高階量測相機系列與 SBIR NV-IPM 自動化軟體/黑體的軟硬體整合架構，請聯繫「奧創團隊」。我們擁有豐富的光電量測與國防系統導入經驗，能依據您具體的專案條件，為您提供目前最具可行性的配置建議與技術支援。
