多感測器融合測試全攻略：解密多光譜同步視軸校準與物理極限



多感測器融合時代的光學對位挑戰與法規演進

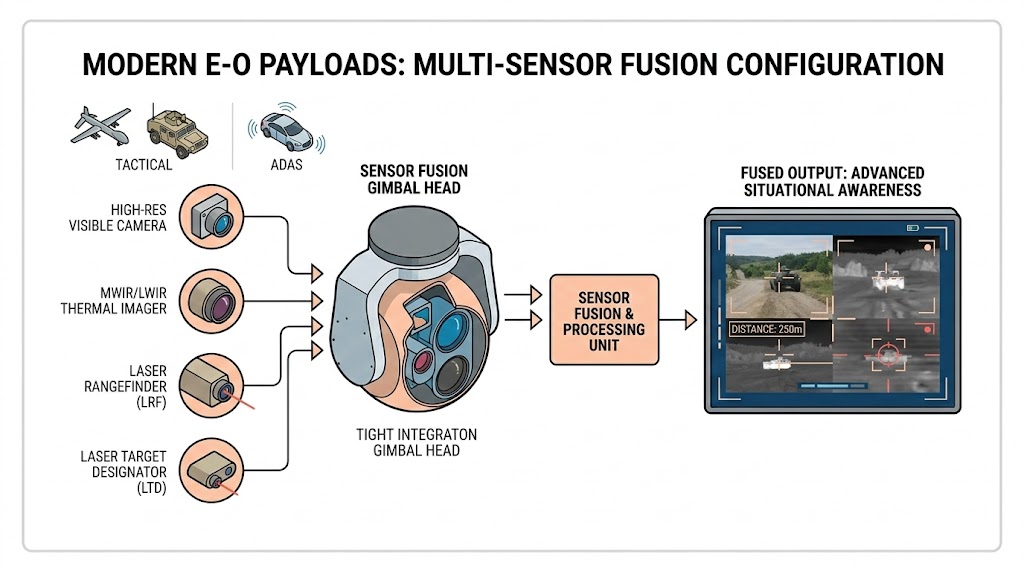

進入 2026 年，單一波段的感測器已無法滿足現代戰術環境與高階先進駕駛輔助系統（ADAS）的需求，現代光電載荷（E-O Payloads）全面走向「多感測器融合（Sensor Fusion）」，將高解析度可見光相機、中長波紅外線（MWIR/LWIR）熱像儀、雷射測距儀（LRF）以及雷射標定器（LTD）緊密封裝於同一個萬向雲台（Gimbal）中。

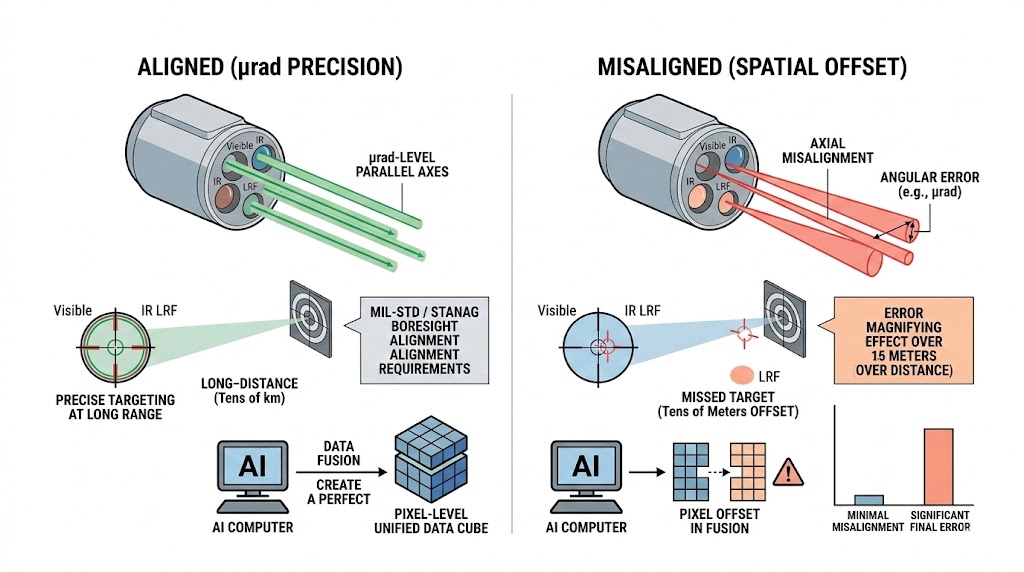

在這種高度整合的系統中，國際軍規標準（如 MIL-STD 規範）與北約 STANAG 測試準則，對感測器之間的「視軸共軸度（Boresight Co-alignment）」提出了極其嚴苛的微拉弧度（µrad）級別要求，測試規範之所以如此嚴格，是因為不同感測器捕捉到的影像與數據，最終必須交由任務電腦的 AI 演算法進行像素級的空間疊合，如果雷射標定器發射的中心光軸，與紅外線熱像儀畫面的十字準星在物理空間上存在微小偏差（視差），當目標位於數十公里外時，這微小的角度誤差將被放大為數十公尺的實體偏離，導致系統「看得到卻打不準」，或是將背景雜訊誤認為目標雷射回波。

要在實驗室的有限空間內，驗證這些跨越不同電磁波譜（從四百奈米可見光到十四微米長波紅外線，再到奈秒級脈衝雷射）的感測器是否完美指向空間中的「絕對同一點」，工程師無法依賴單一頻段的測試設備，建立一個能同時發射完美重合的多光譜光子，且不帶有任何幾何視差的「絕對光學真理」，是目前光電測試領域最艱鉅的物理挑戰。

多光譜同步測試實務難題

在進行多感測器平台的共軸校準、影像解析度驗證以及距離閘控相機（Range-gated Cameras）的時域測試時，研發工程師與光電物理分析師經常遭遇以下三大技術痛點：

波長不相容與分光鏡系統的「物理視差」與波前畸變

傳統實驗室在進行多感測器共軸校準時，往往採用拼湊的方式：將一個紅外線黑體輻射源、一個可見光積分球，以及一個雷射發射器，透過多片昂貴的二向色性分光鏡（Dichroic Beam Splitters）在光學平台上強行組合成一道光束。

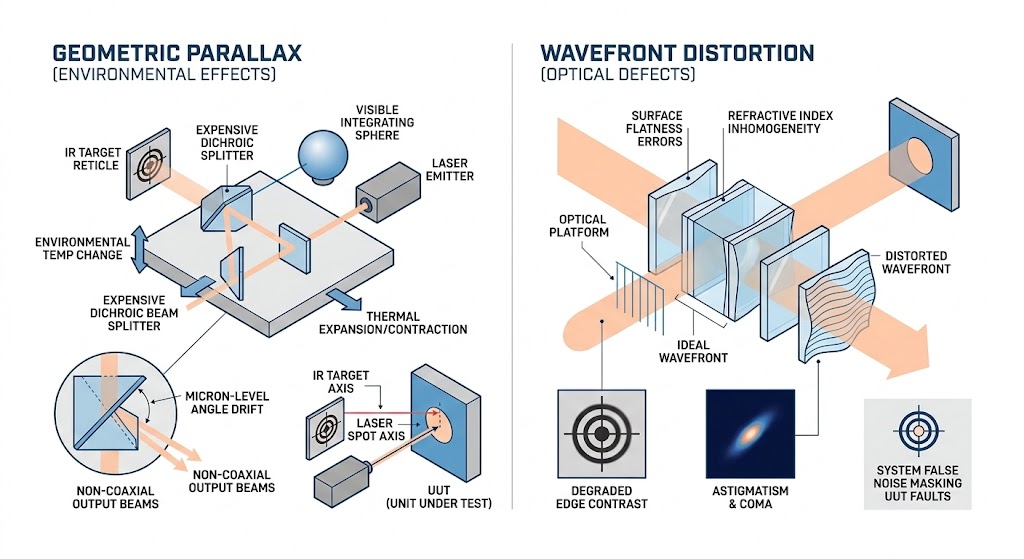

這種物理架構存在著致命的光學缺陷，首先是「幾何視差（Parallax）」，由於光學平台極易受到環境溫度微小變化的影響而產生熱脹冷縮，分光鏡的安裝角度會發生微米級的漂移，這會導致投射出的紅外線標靶與雷射光斑，在進入待測物（UUT）之前就已經不在同一個物理軸線上；其次是「波前畸變」，當雷射或熱輻射穿透或反射過多層光學玻璃時，鏡片的表面平整度誤差與材料折射率的不均勻性，會嚴重扭曲光束的波前，這不僅削弱了標靶邊緣的對比度，更會導致雷射光斑產生散光與彗髮差，工程師將無法釐清，系統量測到的瞄準線誤差究竟是待測物本身的裝配瑕疵，還是測試設備「分光組合」所產生的虛假雜訊。

距離閘控相機（Range-gated Cameras）的奈秒級時域同步挑戰

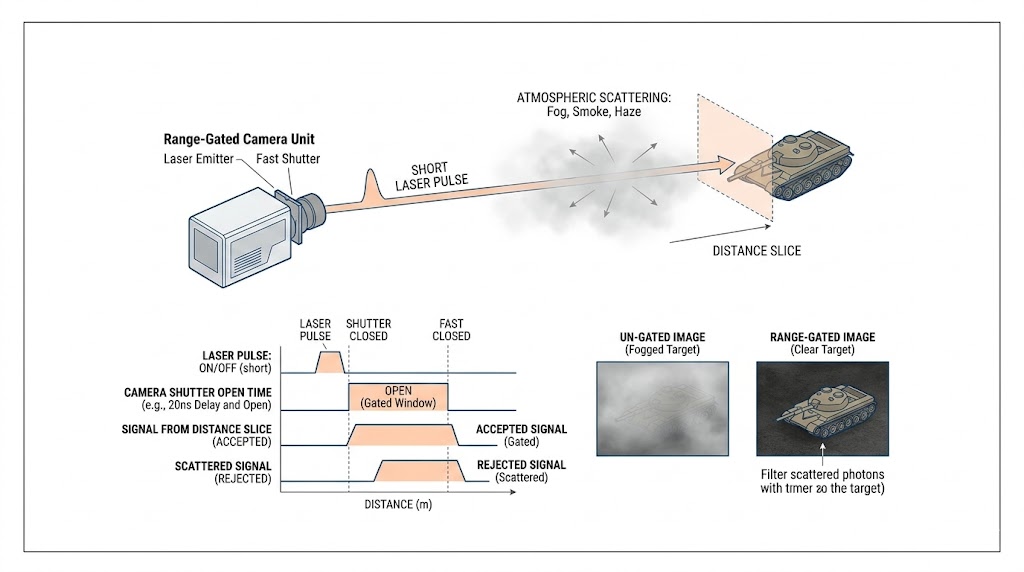

現代先進載荷常配備「距離閘控相機」，這是一種為了穿透戰場濃煙、大霧或強烈反光而設計的技術，其物理原理是：系統發射一發極短的雷射脈衝，相機的快門平時保持完全關閉；只有當雷射光子飛行到特定距離並反射回來的「那一個微小瞬間（通常只有幾十奈秒）」，相機的電子快門才會瞬間開啟，擷取該距離切片上的影像，從而徹底過濾掉途中的大氣散射雜訊。

在實驗室中模擬並測試這種系統，是一場極端的時域戰爭，測試設備必須能夠提供一個均勻的紅外線或可見光背光目標，同時發射一個與該目標絕對同軸的雷射脈衝，最困難的是，測試設備必須精確模擬雷射光子在空間中飛行特定距離（例如五公里）的「飛行時間延遲」，如果測試設備的雷射脈衝發射時間存在幾奈秒的抖動（Jitter），或者脈衝寬度無法精確控制，待測物的極速電子快門將會完美錯過這道雷射訊號，導致測試畫面呈現一片死黑，缺乏具備精密時序控制與光譜同步的整合光源，工程師完全無法驗證距離閘控演算法的真實極限。

絕對輻射能量的疊加衝突與對比度喪失

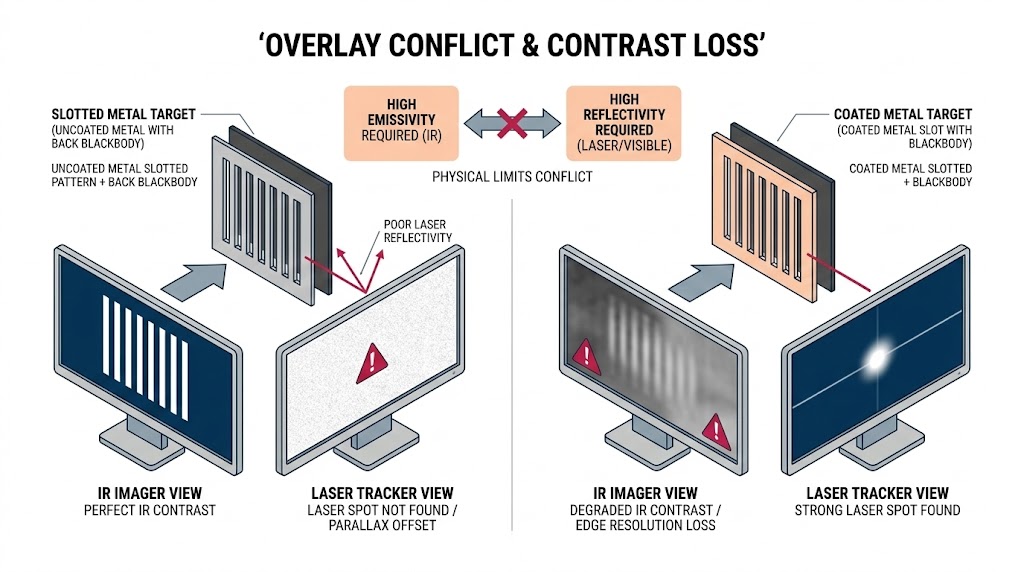

在測試多感測器系統的影像解析度時，我們需要一個同時具備高放射率（紅外線）與高反射率（雷射/可見光）的標靶圖案，實務上的矛盾在於材料的物理極限，傳統的鏤空金屬標靶搭配黑體，能產生完美的紅外線溫差；但金屬板對於雷射的漫反射特性極差，無法均勻地將雷射光子反射回待測系統中，如果在標靶上塗佈反射漆，又會嚴重破壞紅外線的發射率，這導致工程師在測試時，常常面臨紅外線畫面非常清晰，但雷射追蹤器卻找不到光斑；或是雷射光斑強烈，但紅外線熱像儀卻因為對比度喪失而無法解析圖案邊緣的窘境。

多光譜同步校準的系統化配置戰略

為了徹底克服分光鏡的幾何視差、消弭距離閘控的時域誤差，以及解決跨光譜能量疊加的物理衝突，研發實驗室必須捨棄傳統的光路拼湊作法，轉而採用依據「光子空間混合機制」打造的「整合型多光譜光源架構」，針對高階多感測器平台的驗證，其核心配置邏輯可精煉為以下三大技術路徑：

積分球空間混合與絕對同軸的「零視差」架構

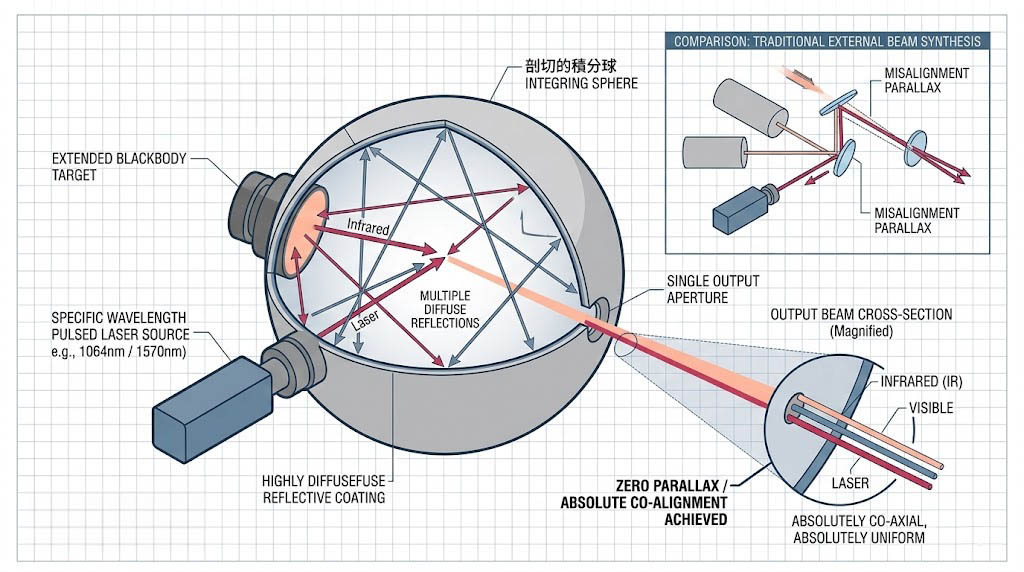

為解決多光源物理對位誤差，系統必須拋棄傳統的外部光束合成，改採「內部空間積分混合」配置，配置的核心在於使用一顆經過特殊塗層處理的高階「積分球（Integrating Sphere）」，將精密控制的延伸面積黑體輻射源，以及特定波長（如 1064nm 或 1570nm）的脈衝雷射源，同時耦合進這個積分球的腔體內，所有光子在球腔內進行無數次的漫反射後，會在單一個輸出孔徑上均勻混合並同時輻射出來，這種純物理的幾何混合機制，確保了可見光、紅外線熱能與雷射脈衝在離開測試光源的瞬間，便已經處於「絕對同軸、絕對均勻」的重合狀態，徹底消滅了視差與波前畸變的干擾。

微秒級延遲觸發與寬動態脈衝的時域鎖定配置

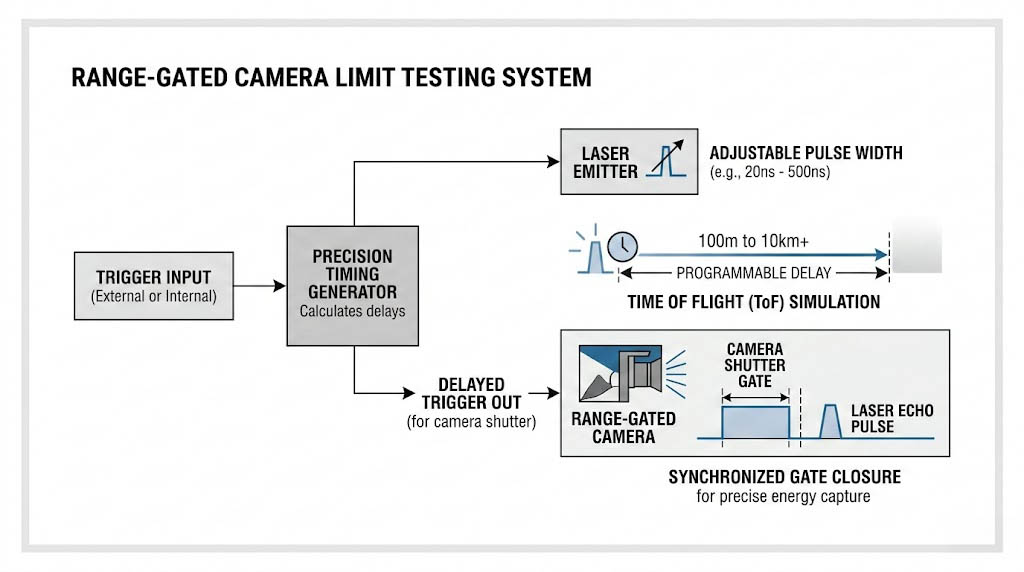

針對距離閘控相機的極限測試，系統的雷射驅動模組必須具備「可調延遲的高頻時域控制」能力，配置邏輯要求系統內建精密的時序產生器，能夠接收待測物的快門觸發訊號，或由內部主動生成同步訊號，系統必須能精確計算並模擬從數百公尺到數十公里外目標的雷射飛行時間延遲，並在準確的奈秒瞬間釋放雷射脈衝；此外，雷射脈衝的寬度必須具備高度可調性（例如從數十奈秒至數百奈秒），以配合不同感測器的積分時間極限，確保距離閘控相機的電子快門能完美捕捉到回波能量。

單一標靶平面的同步解析度與輻射度驗證

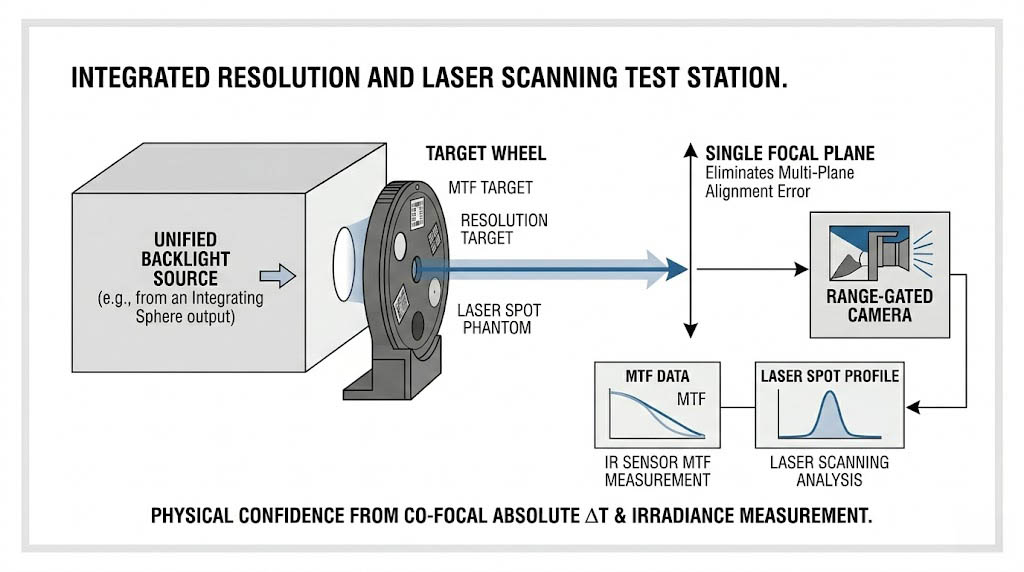

透過積分球的均勻混合輸出，系統能直接作為各式解析度標靶的「統一背光光源」，在此配置下，工程師只需在積分球的單一輸出孔徑前方安裝解析度目標輪。無論是進行紅外線的調變轉換函數（MTF）測試，或是進行雷射光斑的空間分佈掃描，待測物的所有感測器皆聚焦於同一個物理平面上，這不僅消除了多重焦平面的對位誤差，更確保了在進行絕對溫度差（ΔT）與雷射輻射度同步量測時的物理公信力。

以系統級思維突破多感測器融合測試極限

面對上述嚴苛的多感測器對位標準、奈秒級的時域同步難題，以及跨光譜能量疊加的物理衝突，單一頻段的光源儀器根本無法應對，要建立零視差的共軸基準、精確驗證距離閘控技術，並實現複雜的多頻段自動化測試，現代研發實驗室需要的是經過精密光學設計與高速數位控制深度融合的系統級架構。

奧創系統深知高階光電載荷與雷射系統特性化測試的痛點，我們針對多感測器平台的同步驗證需求，推薦 SBIR 多光譜光源 (Multi-Spectral Source, MSS) 系統，協助客戶建立無可挑剔的光電物理真理。

SBIR 多光譜光源 (MSS) 運用積分球整合黑體與 1.06/1.57nm 脈衝雷射，專為距離閘控相機之同步瞄準軸校準與影像解析度測試設計；iProbe 技術確保 ±0.01°C 高精度溫度控制；支援 GPIB/RS-232 介面，整合多元測試模組。

零視差的終極解決方案：MSS 積分球整合架構

針對多感測器視軸對齊最致命的物理誤差，SBIR MSS 多光譜光源 系統採用了卓越的設計，其採用一顆高精密積分球作為核心，完美整合了延伸面積黑體輻射源與 1.06 µm / 1.57 µm 的脈衝雷射光源，這種空間混合技術不僅為各種解析度目標板提供了絕對均勻的背光，更確保了紅外線與雷射光源在同一光軸上同步輸出，這使得將距離閘控相機、雷射標定器與紅外線感測器進行同步瞄準軸校準（Boresight）與影像解析度測試變得精確且輕鬆。

突破時域極限：專為距離閘控相機設計的雷射同步

為了應對距離閘控相機（Range-gated Cameras）的嚴苛測試，MSS 系統配備了強大的時域同步控制能力，其脈衝雷射光源可與相機進行精確的同步觸發，並具備可調的延遲功能，系統能精確模擬從 100 公尺至高達 100,000 公尺的目標距離，同時雷射的脈衝寬度可在 20 ns 至 500 ns 之間靈活調整，且輸出脈衝輻射能量亦可從 0.4 調整至 85 nJ/cm²/sr，完美滿足各種高階相機極端靈敏度的特性化需求。

mK 級溫度控制與全自動化生態系無縫整合

在紅外線背景模擬方面，MSS 系統的黑體可提供 10°C 至 60°C 的絕對溫度模式，以及 -15°C 至 +35°C ΔT 的差動溫度模式，系統採用了 SBIR 引以為傲的 iProbe 智慧探棒 技術，確保溫度控制的系統不確定性達到優異的 ± 0.01°C 或 ± 0.1%，這項獨立校準的探棒設計，更大幅減少了設備的停機時間。

更重要的是，MSS 系統配備多功能控制器，並可透過 IEEE-488 (GPIB) 介面進行遠端控制，這使得它能與 IRWindows™ 5 自動化光電測試軟體，以及其他周邊設備（如目標輪、準直儀、視軸校準模組 BAM）進行深度整合。研發人員只需透過直覺的圖形化介面，即可一鍵自動執行複雜的多感測器切換、距離模擬與空間解析度掃描，將龐大的測試數據自動轉化為標準報告，大幅提升測試產能並排除人為變數。
