混合式 NUC 技術：結合「泛光法」與「稀疏網格法」的最佳化 LWIR 校正

進入 2026 年，無人機 (UAV) 的紅外線熱像儀與飛彈尋標器在硬體迴路 (HWIL) 測試中，高度依賴「動態紅外線場景投影器 (IRSP)」來生成高傳真度的虛擬戰場，為了確保投影畫面的純淨度，不讓硬體瑕疵干擾 AI 目標辨識演算法，系統必須執行嚴苛的「非均勻性校正 (Non-Uniformity Correction, NUC)」。

在長波紅外線 (LWIR) 頻段，特別是使用具備成本優勢的微測輻射熱計 (Microbolometer) 進行校正時，工程師通常必須在兩種傳統測量方法中做出痛苦的抉擇：「稀疏網格法 (Sparse Grid)」與「泛光法 (Flood NUC)」；然而這兩種單一方法在面對現代高動態範圍的 IRSP 時，各自暴露出難以克服的物理與數學極限：

低輻射區間「稀疏網格法 (Sparse Grid)」的訊噪比崩潰

稀疏網格法的優勢在於能獨立測量每一個發射器像素的絕對響應，是高溫區間校正的黃金標準，然而當測試環境需要模擬接近常溫或更低溫的背景（如 285K）時，這套方法會面臨嚴重的物理瓶頸；由於投影器的發射像素在幾何上通常只佔測試相機像素面積的 10% 到 20%，在低輻射強度下，單一像素投射到相機上的能量極度微弱（等效溫差不到 1°C），此時微測輻射熱計本身的背景雜訊會徹底淹沒這些微弱訊號，若強行在低溫區間使用稀疏網格法，不僅需要耗費數小時的取樣時間，演算法更會將相機雜訊誤認為投影器的不均勻性，導致低溫畫面充滿雪花雜訊。

「泛光法 (Flood NUC)」的像素模糊與「壞點 (Dead Pixel)」過度補償

為了解決低溫量測的訊噪比問題與漫長的測試時間，工程師會採用「泛光法」，即同時點亮所有像素並一次性擷取整個畫面，這能提供充足的輻射能量並將測試時間壓縮至短短幾分鐘，但泛光法的致命缺陷在於「缺乏單一像素的解析能力」，因為相機像素會接收並平均來自周圍多個發射器的能量，它無法精確修正單一像素的極端異常值；更嚴重的是，如果陣列中存在無法發光的「死像素 (Dead Pixels)」，泛光演算法會偵測到該區域亮度不足，進而錯誤地大幅提升周圍正常像素的驅動電壓；這種「過度補償 (Over-correction)」會在壞點周圍形成明亮的十字或光暈干擾，嚴重破壞紅外線影像的空間真實性。

局部極端值與大範圍結構雜訊的雙重夾擊

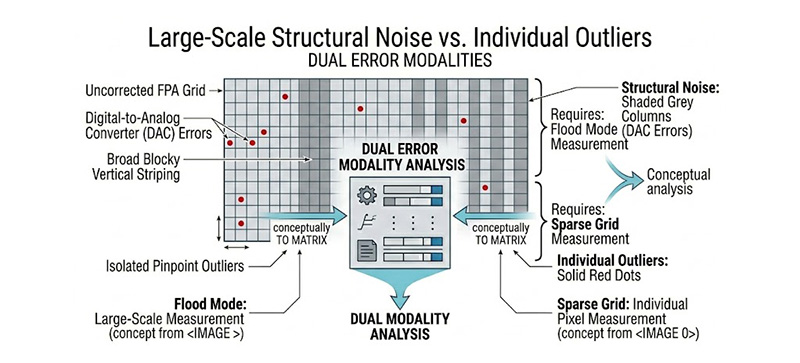

IRSP 的非均勻性來源極為複雜：既有單一像素的製程瑕疵（表現為散亂的極端亮暗點），也有來自數位類比轉換器 (DAC) 或行/列放大器的「大範圍結構性雜訊 (Large-scale variations)」（表現為明顯的區塊落差或垂直條紋），單靠稀疏網格法容易被低溫雜訊干擾而無法修正結構誤差；單靠泛光法則會忽略局部極端值。單一的 NUC 策略已無法滿足現代 UAV 尋標器對全溫域、零雜訊的嚴苛要求。

面對稀疏網格與泛光法各自的物理極限，身為專業的系統整合者，奧創系統 (Ultrontek) 強烈推薦導入全球領先光電測試製造商 Santa Barbara Infrared (SBIR) 獨家開發的 「混合式非均勻性校正 (Hybrid NUC)」技術，我們深知要達到軍規級的紅外線投影品質，必須巧妙融合兩者的優勢，這正是 SBIR 解決方案的核心價值：

演算法核心：IRWindows™ 5 與 Hybrid NUC 模組

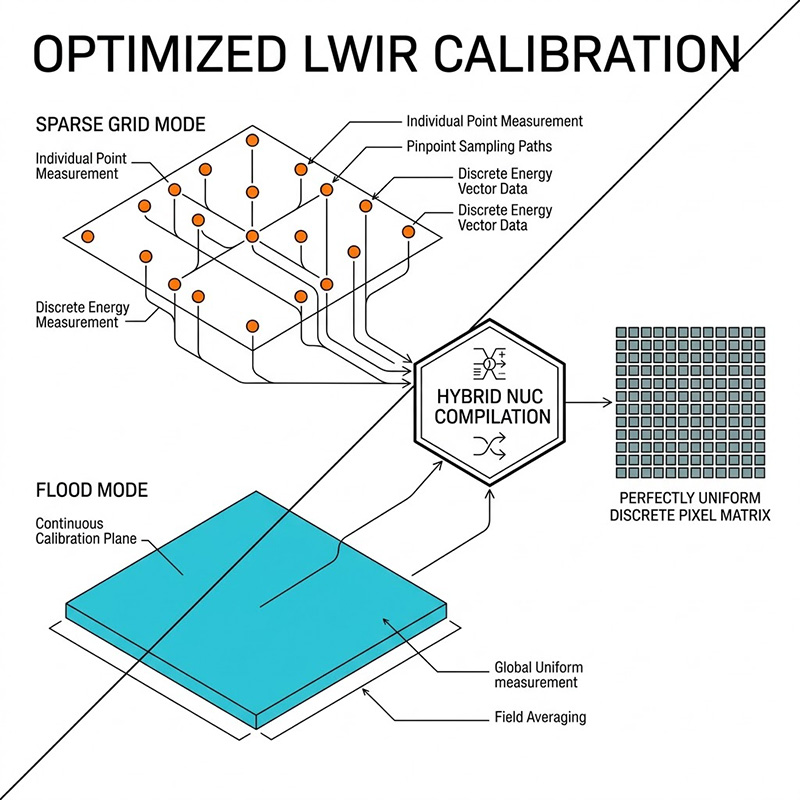

SBIR 的 Hybrid NUC 技術完美整合於 IRWindows™ 5 自動化測試軟體 中，其運作邏輯透過精密的階段性融合，徹底擊破傳統校正的痛點：

• 高溫區間的精準定錨：
  系統首先在高輻射強度（如 350K 至 500K）使用「稀疏網格法」收集數據，建立精確的初始 NUC 表。這能完美修正個別像素的極端異常值 (Outliers)，為後續校正建立堅實的基石。
• 低溫區間的大尺度撫平：
  接著在低輻射強度（如 280K 至 320K）無縫切換為「泛光法」，此時由於極端異常值已被初始稀疏網格修正，泛光法能專注於消除 DAC 差異與垂直列等大範圍結構雜訊，同時完美避開低溫訊噪比崩潰的問題。
• 獨家「反向稀疏網格 (Inverse Sparse Grid)」壞點遮蔽：
  針對泛光法最怕的壞點過度補償問題，IRWindows 5 內建了獨創的壞點校正程序，系統會投射一張模擬壞點的「反向稀疏網格」，精確計算並扣除壞點造成的輻射損失，確保泛光校正時不會對周圍健康像素產生任何過度補償的光暈。

完美呈現的硬體載體：MIRAGE™ 系列與 Infinity 黑體

要徹底發揮 Hybrid NUC 的威力，必須搭配頂級的投影陣列與絕對均勻的參考熱源：

• MIRAGE™-XL / MIRAGE-H 動態紅外線場景投影機：
  結合高解析度 (高達 1024x1024) 的電阻式發射陣列與 Hybrid NUC 演算法，MIRAGE 系統在 280K 至 320K 的低溫區間，其殘餘非均勻度能從原本的 4.9% 強勢壓縮至驚人的 0.2% 到 0.8%。這為 UAV 尋標器提供了極致平滑的常溫背景，確保 AI 邊緣運算不再被虛假條紋誤導。
• Infinity EX / MB / DDB 系列黑體：
  作為執行「泛光法」不可或缺的絕對均勻背景輻射源，搭配專利 VANTABLACK® S-IR 超高發射率塗層，確保相機在擷取大面積背景時，不會錄入任何由測試設備本身引起的光學梯度或熱反射干擾。

深入了解 SBIR 全方位雷射測試解決方案，涵蓋 LRTM 測距模擬、BAM 同軸校準、TEM 脈衝分析、PLD 目標投影及 MSS 多光譜源，為您的光電系統提供精確性能特性化。

立即聯繫奧創系統團隊，透過 SBIR 的 Hybrid NUC 技術，您不僅能大幅縮短實驗室的校正時間，更能確保您的無人機光電系統在 HWIL 測試中獲得最純淨、最真實的紅外線虛擬戰場；請聯繫「奧創系統 (Ultrontek)」，我們提供從精密黑體、動態投影到自動化演算法的完整一站式 (Turnkey) 配置建議與技術支援。
