高動態範圍夜視需求：高溫陣列與微小熱階的兩難與突破



進入 2026 年，新一代無人機 (UAV) 與飛彈尋標器的紅外線感測器，已具備極端的高動態範圍 (HDR) 觀測能力，這些尖端感測器在實戰中，必須同時處理兩種截然不同的熱特徵：一方面必須在遠距離外精確解析高達 1500K 甚至 2000K 的敵方飛彈尾焰與引擎噴流；另一方面又必須在同一個畫面中，清晰分辨溫度僅約 300K、溫差不到 0.1K 的地面背景細節（如隱蔽的裝甲車輪廓與地形地貌）。

為了在實驗室的硬體迴路 (HWIL) 中測試這些先進尋標器，軍規測試標準要求「動態紅外線場景投影器 (IRSP)」必須同時具備「超高視在溫度 (Ultra-High Apparent Temperature)」與「極微小的熱解析度 (Thermal Resolution / Step Size)」，然而當工程師試圖將 IRSP 的最高溫度推升至 2000K 時，將在低溫背景區間遭遇難以跨越的物理與數位極限。

普朗克定律下的「非線性輻射暴增」與低溫解析度崩潰

紅外線輻射度與物理溫度之間呈現極度的非線性關係，實測數據指出，一個 2000K 目標的中波紅外線 (MWIR) 輻射量，是 700K 目標的 40 倍以上；若與 200K 的冷背景相比，輻射量差距甚至高達 7 個數量級；如果我們強行擴展投影器的輻射上限以模擬 2000K 的尾焰，由於系統的數位類比轉換器 (DAC) 總階數是固定的，這會導致每一個「數位階數 (Step)」所代表的輻射能量大幅膨脹；結果是，在模擬 300K 的常溫地面時，一個最低有效位元 (LSB) 的跳動，可能會產生高達數度 (K) 的溫度突變，這徹底摧毀了低於 0.1K 的微小熱階要求，使得尋標器眼中的地面場景變成充滿粗糙色塊的馬賽克，導致地形匹配演算法失效。

傳統 16 位元讀入積體電路 (RIIC) 的數位量化瓶頸

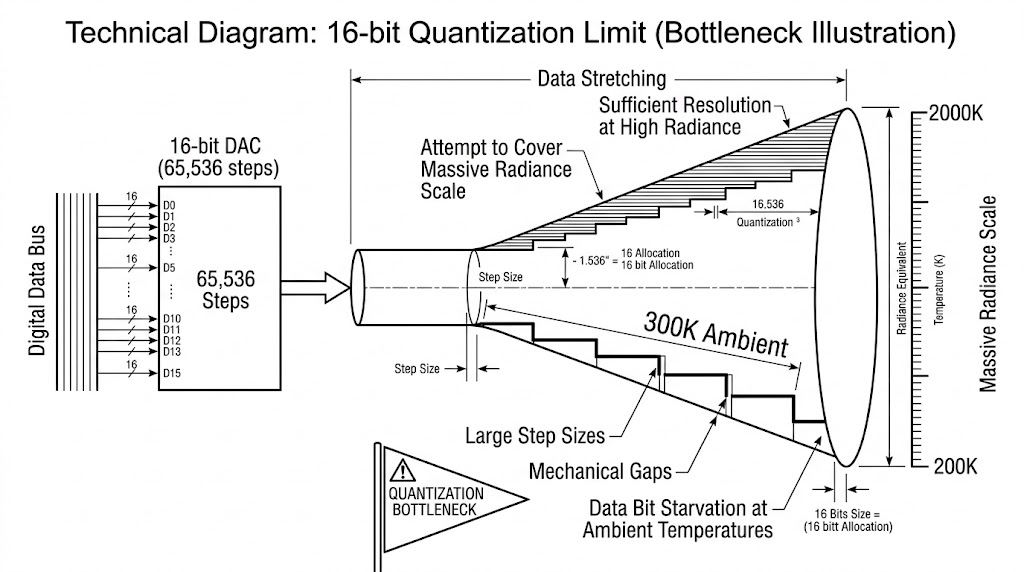

當前絕大多數的 IRSP 讀入積體電路 (RIIC) 與場景生成器，皆採用 16 位元 (16-bit) 的數位訊號介面，系統最多只能提供 65,536 個灰階，在涵蓋數個數量級的輻射動態範圍內，16 位元的線性量化深度已完全不敷使用，如果要讓最高端達到 2000K 的不失真模擬，低溫端就會缺乏足夠的位元數來描繪微小的溫度梯度，若不改變底層的資料傳輸與數位架構，系統將永遠受困於「要高溫就沒有低溫細節」的硬體死胡同。

高溫特化像素在低輻射區間的「非均勻性 (NUC) 惡化」

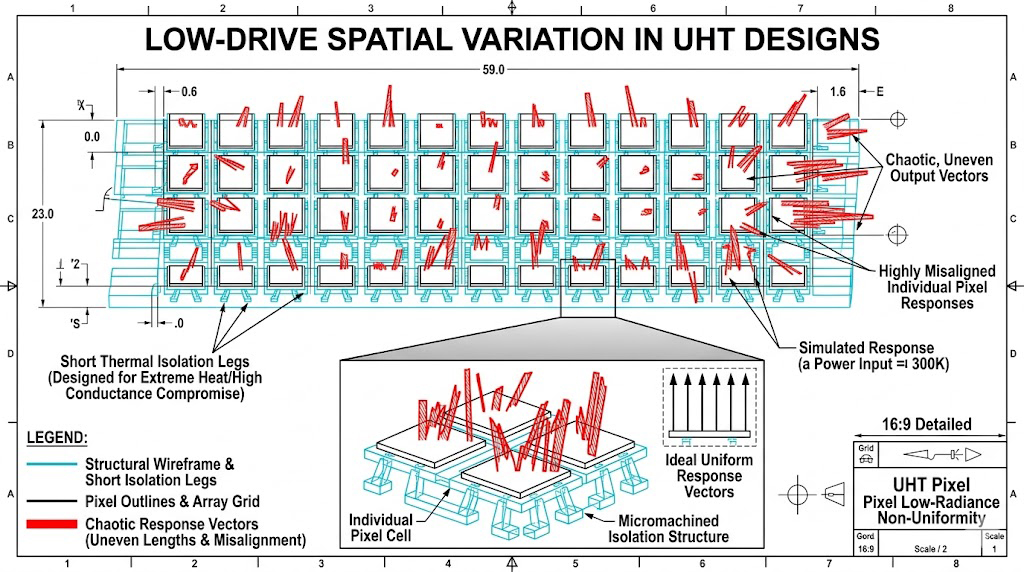

為了承受 2000K 級別的熱應力，新一代的超高溫 (UHT) 電阻式發射器像素採用了全新的高溫材料與特殊的物理幾何設計（如極短的熱隔離橋結構），然而物理模型預測顯示，這些專為高溫特化的像素，在輸入極微弱電流（模擬常溫背景）時，其個別像素之間的響應差異會比傳統像素大得多；這表示在低輻射區間，陣列的空間雜訊 (Spatial Noise) 會急遽放大，使得傳統的非均勻性校正 (NUC) 演算法面臨極大挑戰，若無法完美校正這些微小差異，300K 的背景場景將充滿嚴重的固定圖案雜訊 (FPN)。

面對高動態範圍測試中「超高溫」與「微小熱階」相互排斥的嚴峻挑戰，身為專業的系統整合者，奧創系統 (Ultrontek) 推薦導入全球領先光電測試製造商 Santa Barbara Infrared (SBIR) 專為新一代感測器開發的 Ultra High Temperature (UHT) 動態紅外線場景投影系統架構，透過深度的軟硬體技術革新，為您完美打破這項物理兩難：

突破量化瓶頸：24 位元浮點運算與新世代 RIIC 架構

為了在支援 2000K 極端輻射的同時，維持 300K 背景下優於 0.1K 的熱解析度，SBIR 的新世代投影系統打破了傳統 16 位元的限制，SBIR 在場景生成與預先處理電子設備 (C&CE) 之間導入了高達 24 位元 (24-bit) 甚至浮點格式 (Floating-point) 的超高精度資料介面，搭配 SBIR 最新開發、支援「矽穿孔 (TSV)」與「拼布式封裝 (Quilt Packaging)」技術的次微米 RIIC，系統能夠對微弱電流進行極致細膩的控制，完美實現跨越 7 個數量級輻射的無縫熱階轉換。

兼具高溫與穩定的 UHT 發射器陣列

透過 UHT 開發計畫，SBIR 採用了全新的薄膜電阻材料與專利像素幾何設計，這些先進陣列不僅能承受極端驅動電流，在 MWIR 頻段產生超過 1500K 至 2000K 的視在溫度，更將單一像素的耗電量控制在合理範圍內，並實現小於 2 毫秒 (2ms) 的極速上升時間，這確保了高溫飛彈尾焰的快速移動不會在畫面上留下任何熱拖影。

克服低溫雜訊的終極大腦：IRWindows 5 先進 NUC 演算法

針對高溫像素在低輻射區間響應變異較大的物理特性，搭配 SBIR IRWindows 5 自動化測試軟體 的高階校正模組，透過多重數據採集、混合式校正 (Hybrid NUC) 以及精密的卡方最小化 (Chi-squared Minimization) 曲線擬合演算法，系統能強勢壓制 UHT 陣列在低溫區間的空間變異，即使在 300K 的常溫背景下，仍能將殘餘的非均勻性嚴格控制在極低水準，為無人機的邊緣 AI 提供無雜訊的平滑地面影像。

IRWindows™5 是一款先進的 IR/EO 感測器自動化測試軟體。支援紅外線、可見光與雷射系統效能測試，具備直覺式 GUI、gRPC 遠端介面、強化 SQLite 資料庫與即時分析工具 (連續 MTF/Boresight)。提供完整硬體/軟體統包解決方案，提升測試精度與效率。

核心推薦硬體：MIRAGE-XL 與客製化 UHT 系統

對於目前最高階的硬體迴路需求，我們推薦 MIRAGE-XL 全功能紅外線動態場景投影系統 (1024x1024 高解析度)，並可根據專案需求探討客製化升級至 UHT 等級規格的方案，搭配 SBIR Infinity EX 系列黑體 作為絕對均勻的 NUC 基準熱源，我們能為您打造一套無懈可擊的 HWIL 測試環境。

SBIR Infinity EX 系列絕對溫度黑體，具備毫卡文級穩定性、高均勻性及 iProbe 智慧校準，提供多種尺寸與溫度範圍，可選 VANTABLACK 塗層，紅外測試與校準的理想選擇。

立即聯繫奧創系統團隊，無論您的測試情境需要多極端的溫度動態範圍，我們都能為您量身打造專屬的 SBIR 高階投影系統與自動化控制，請聯繫「奧創系統 (Ultrontek)」，我們提供從系統架構設計、光學整合到 NUC 演算法調校的一站式 (Turnkey) 服務，確保您的飛彈與無人機系統在實戰中具備最敏銳的目標解析能力。
