衛星地面站 (Ground Station) 載波監測與隱藏干擾排查指南

當一顆造價數億美元的衛星順利進入軌道後，太空任務並未結束，而是剛剛開始，維繫這顆衛星生命與價值的，是散布在地球各地的 地面站（Ground Station） 或稱閘道器（Gateway），地面站巨大的碟型天線日復一日地仰望星空，執行遙測、追蹤與指令發送，並接收來自太空的龐大數據流；然而地球表面的電磁頻譜環境正變得前所未有的擁擠與嘈雜，從地面蜂巢式網路（如 5G C 頻段）、雷達系統，到未經授權的非法無線電發射，這些射頻能量都在試圖搶奪有限的頻譜資源，對於地面站而言，「載波監控（Carrier Monitoring）」 與 「干擾排查（Interference Troubleshooting）」 已成為確保衛星鏈路健康的每日必修課。

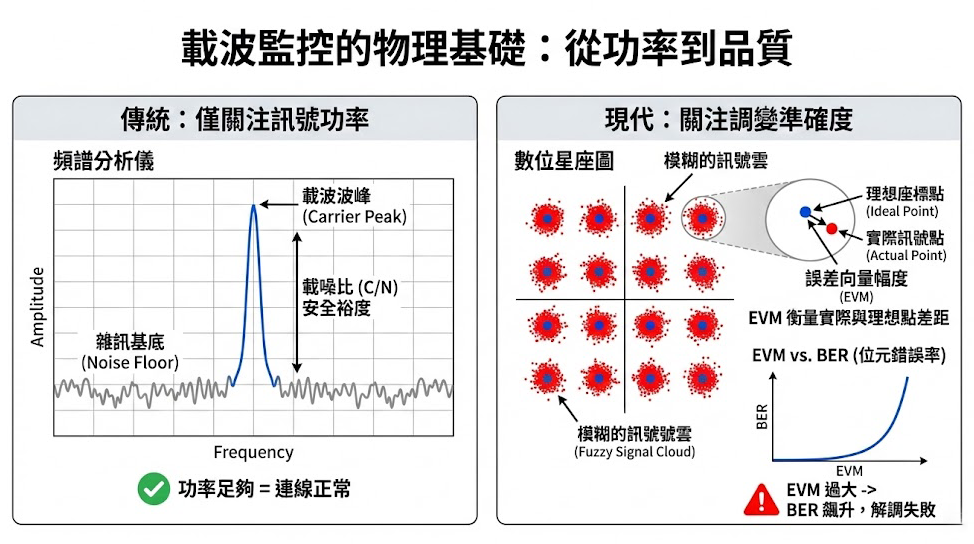

載波監控的物理基礎：從功率到品質

傳統的地面站監控往往只關注「訊號功率」，工程師會觀察頻譜上的載波波峰，只要波峰高度超過雜訊基底一個特定的安全裕度（即載噪比），就認為連線正常；但在現代採用高階數位調變（如高階振幅相移鍵控）的高通量衛星系統中，單看功率已經不夠了，接收機能否成功還原資料，取決於訊號的 調變準確度（Modulation Accuracy）。

• 星座圖與落點： 在數位通訊中，資料被編碼為特定的振幅與相位組合，這些組合在幾何平面上形成了一個個的「理想座標點」（即星座圖）。
• 誤差向量幅度（Error Vector Magnitude, EVM）： 這是評估訊號品質的黃金標準，它衡量的是接收到的實際訊號點，與理想座標點之間的向量距離；當大氣衰減、系統熱雜訊或外部干擾介入時，實際訊號點會偏離靶心，在星座圖上散布成一團模糊的雲，當這團雲大到跨越了判定邊界，接收機就會判讀錯誤，導致 位元錯誤率（Bit Error Rate, BER） 飆升。

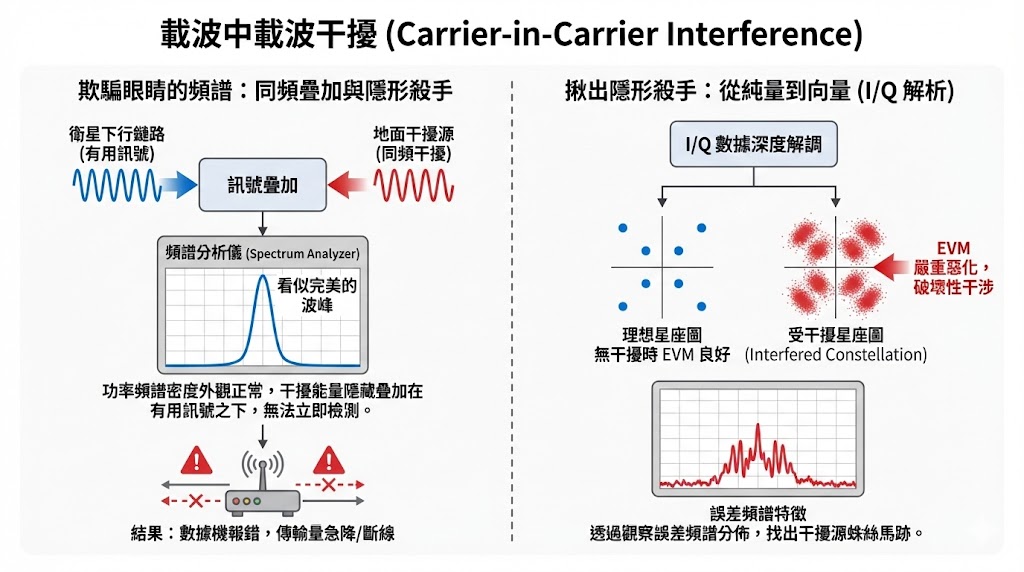

終極威脅：載波中載波干擾 (Carrier-in-Carrier Interference)

在各種干擾類型中，最讓地面站工程師頭痛的，莫過於「同頻干擾」，特別是所謂的 載波中載波干擾。

• 欺騙眼睛的頻譜： 想像一下，有一個地面的干擾源（可能是另一個設定錯誤的衛星地面站，或是某個強波器），它發射的干擾訊號剛好與您的衛星下行鏈路處於「完全相同」的中心頻率，甚至佔用相同大小的頻寬。
• 隱形的殺手： 如果您只使用傳統的頻譜分析儀查看功率頻譜密度，您會看到一個形狀完美、功率強勁的波峰，干擾訊號的能量完美地疊加在有用訊號之下，從頻譜外觀上，您 完全無法立即檢測到干擾源的存在。
• 破壞的結果： 儘管頻譜看起來很漂亮，但地面站的數據機卻頻頻報錯，傳輸量急遽下降，甚至完全斷線，因為這兩個疊加的訊號在解調器內部發生了嚴重的破壞性干涉，導致 EVM 嚴重惡化。

要揪出這種隱形殺手，工程師必須從「純量（功率）」的觀察維度，昇華到「向量（I/Q 數據）」的解析維度，您必須將擷取下來的射頻波形進行深度的數位解調，透過觀察誤差頻譜的分佈特徵，才能找出干擾源的蛛絲馬跡。

透視頻譜的智慧之眼

面對「載波中載波」這類高難度的干擾挑戰，地面站需要具備強大數位訊號處理能力的分析平台，推薦採用 Rohde & Schwarz (R&S) FSW 訊號與頻譜分析儀 作為地面站載波監控與干擾排查的核心大腦；透過將地面站的低雜訊放大器（LNA）輸出端連接至 R&S FSW，您可以建立一套極其靈敏且智慧的在軌衛星監控系統。

R&S FSW 訊號與頻譜分析儀，具備 8.3 GHz 寬頻寬、極低相位雜訊及 800 MHz 即時分析功能。專為 5G NR、汽車雷達及衛星 RF 測試設計，提供卓越的 EVM 和 DANL 性能

核心技術一：VSA 向量訊號分析 (R&S FSW-K70)

R&S FSW 不僅僅是一台量測功率的儀器，當配備 R&S FSW-K70 向量訊號分析（VSA）選項 時，它就變成了一台強大的軟體定義接收機。

• 自動對比與解調：
  系統能將衛星傳輸的實際訊號，與內部數學模型生成的「理想參考訊號」進行精確的點對點對比。
• 全面指標監控：
  維運人員可以輕鬆讀取 EVM、BER、載波頻率誤差、符號率誤差等關鍵參數，並即時繪製出清晰的星座圖，這對於驗證衛星轉發器內部再生訊號的品質至關重要。
• 衛星通訊標準支援：
  支援高達 8.3 GHz 的超寬分析頻寬，並內建了衛星通訊常用的預定義標準設定，如 DVB-S2(X)、DVB-S2X Annex E 以及 DVB-RCS2 等，大幅簡化了工程師的設定流程。

1024QAM 調變訊號的分析：星座圖、結果表、符號表和 EVM 分佈

核心技術二：破解載波中載波干擾

針對前述最棘手的隱形干擾，R&S FSW 提供了教科書等級的排查能力。

• 實戰場景重現：
  假設地面站正在接收一個高階調變的有用訊號（例如 DVB-S2 32APSK），但同時遭受了另一個通訊系統（例如 GSM 或 LTE 訊號）的同頻干擾。
• 誤差頻譜定位法：
  由於干擾訊號的頻寬與調變特性通常與有用訊號不同，R&S FSW 能夠分離出純粹的「誤差能量」，在分析儀的 誤差頻譜（Error Spectrum） 視窗中，您會清楚地看到：在特定頻率偏移的位置，誤差能量出現了異常的突起，這個突起，就是完美隱藏在主載波下方的干擾源現出原形的地方，透過分析這個誤差峰值的頻寬與特徵，工程師就能推斷出干擾源的類型（如某特定頻寬的地面通訊訊號），進而通報監理單位進行取締。

核心技術三：多重標準無線電分析 (MSRA) 與 DVB-S2X 深度解析

現代高通量衛星為了兼顧傳輸效率與穩定性，採用了極度複雜的訊框結構。

• 混合調變的挑戰：
  以 DVB-S2X 標準為例，同一個資料訊框內，用來傳遞同步與控制資訊的「標頭（Header）」部分，會使用極為穩健但速率較低的調變（如 QPSK）；而用來傳遞大容量資料的「有效載荷（Payload）」部分，則會切換成極高密度的調變（如 256APSK）；傳統分析儀無法在同一個擷取區間內同時處理兩種截然不同的調變。
• MSRA 的完美解法：
  利用 R&S FSW 的 多重標準無線電分析儀（Multi-Standard Radio Analyzer, MSRA） 模式，儀器能夠基於「同一份 I/Q 擷取資料」，在背景同步運行多個獨立的解調演算法，這意味著工程師可以在螢幕上同時開啟兩個獨立的視窗：一個視窗顯示穩健的 QPSK 標頭星座圖，另一個視窗顯示密集的 256APSK 酬載星座圖，並分別評估它們的 EVM 效能，這讓排查工作達到了微秒級的精細度。

核心技術四：極致的靈敏度與超寬頻監測

衛星下行訊號抵達地面時極其微弱。

• 極低雜訊底層：
  R&S FSW 具備極低的顯示平均雜訊位準（DANL），配合內部的前置放大器與獨家的 I/Q 雜訊消除技術，能將儀器本身的雜訊干擾降至最低，確保量測到的 EVM 劣化是來自真實環境，而非儀器本身的限制。
• 即時頻譜捕捉： 搭配高達 800 MHz 的即時分析頻寬，FSW 能夠無縫捕捉太空鏈路中那些稍縱即逝的脈衝干擾或頻率跳變干擾，確保 24/7 全天候監測滴水不漏。

距 10 GHz 載波 10 kHz 偏移處的相位雜訊：典型值 -133 dBc（1 Hz）


2.4 GHz ISM 頻段的即時頻譜：分析和防止在相同頻段內運行的不同標準訊號（例如 WLAN 和 Bluetooth ）之間的衝突

實際的地面站監測系統配置，將因應您所監控的衛星頻段（C / Ku / Ka / V Band）、下行鏈路頻寬以及天線站點的分佈而有所不同，如需深入規劃與系統搭配建議，請聯繫「奧創團隊」，我們擁有豐富的航太與頻譜監測系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。

立即聯繫奧創系統，為您的衛星地面站裝備最敏銳的頻譜之眼，無論干擾偽裝得多麼完美，都能讓它們無所遁形，確保來自星辰的每一筆數據都能安全、純淨地抵達地面。
