突破全尺寸隱身載具量測極限
全頻段雷達截面積 (RCS) 評估與重載背景雜訊抑制技術解析



在現代航太國防與電磁兼容性（EMC）的工程發展中，雷達截面積（RCS）的量化評估是決定載具戰場生存率的核心指標，RCS 代表目標物體在特定視角下，將入射雷達電磁波反射回雷達接收機的等效面積能力，為了滿足次世代戰機、無人機載具以及海軍艦艇的低可偵測性（Low Observable）要求，工程師大量採用幾何外型隱身設計與雷達吸波材料（Radar Absorbent Material, RAM）。

為確保這些設計在實際應用中發揮預期效能，國際電機電子工程師學會（IEEE）發布的 IEEE Std 1502 建議實務規範，以及各國軍規測試標準（如 MIL-STD 相關電磁散射檢驗準則），針對 RCS 量測場地與儀器精度設定了嚴格的物理界線，標準的 RCS 遠場量測中，發射天線與待測目標之間的距離必須大於目標最大幾何尺寸平方的兩倍，再除以電磁波的波長。這項物理限制確保了入射至目標表面的電磁波波前呈現為均勻的平面波。

隨著現代預警雷達與射頻尋標器的操作頻率不斷向高頻延伸，RCS 測試的頻段要求已經從傳統的 L、S、C 頻段，一路跨越 X 頻段，涵蓋至 40 GHz（Ka 頻段）甚至更高的微波範圍。當微波計量工程師試圖在大型微波暗室（Anechoic Chamber）或室外無障礙測試場地，針對動輒數百公斤甚至上千公斤的全尺寸模型進行全頻段 RCS 掃描與逆合成孔徑雷達（ISAR）成像時，實務上將遭遇三大源自電磁傳播極限與訊號處理的物理難題。

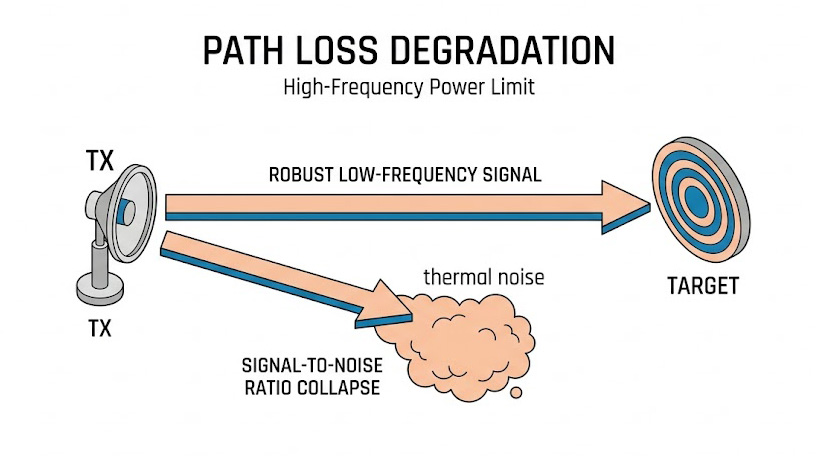

高頻段極端空間路徑損耗導致的「動態範圍與訊噪比崩潰」

RCS 量測的本質，是發射一個已知功率的射頻脈衝，並精確捕捉其微弱的回波訊號，根據雷達方程式的物理原則，在發射功率與天線增益固定的情況下，接收到的回波功率會隨著頻率的增加而呈現四次方反比的急速衰減。

在 1 GHz 至 6 GHz 的低頻段，一般的固態射頻放大器即可提供足夠的功率來克服空間損耗，然而當掃描頻率攀升至 18 GHz 或高達 40 GHz 時，自由空間的路徑損耗變得極度巨大，若發射端無法提供足夠的高功率激發，抵達待測物表面的能量將微乎其微，對於本身已經具備極低雷達反射特性的隱身載具而言，其微弱的反射回波在漫長的回程中，會進一步衰減並最終被接收機的底層熱雜訊（Thermal Noise Floor）所淹沒。

這種現象導致量測系統在高頻段的「動態範圍（Dynamic Range）」急遽收縮，當訊號雜訊比（SNR）不足時，量測數據將充滿隨機的相位與振幅跳動，工程師完全無法從數據中萃取出機翼邊緣、縫隙或進氣道等微小的局部散射特徵，使得高頻段的隱身效能驗證失去實質的計量意義。

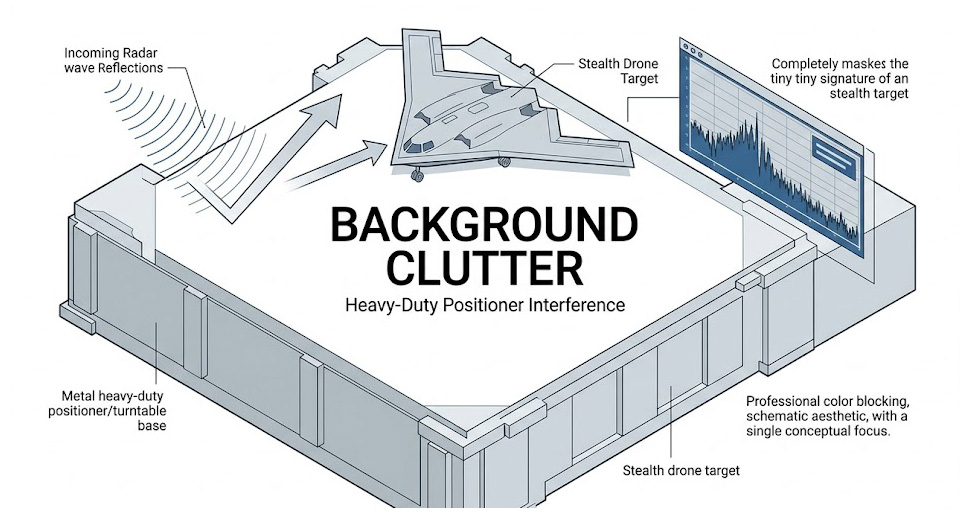

大型重載機械轉台帶來的「背景雜訊與多徑干擾」

為了獲取目標在三維空間中各個角度的雷達反射特徵，待測物必須被放置於一個可精確旋轉的定位器或轉台（Turntable）上，對於重達 2000 公斤以上的全尺寸飛機部件或艦艇桅杆，支撐其旋轉的機械結構必然龐大且堅固。

這裡產生了一個極度矛盾的物理干擾，RCS 量測要求極致乾淨的背景環境，但龐大的金屬轉台本身就是一個巨大的雷達反射源，當射頻波束照射在隱身模型上時，一部分能量會不可避免地打在底部的轉台結構上，產生強烈的背景雜訊（Clutter），此外電磁波在待測物、轉台與暗室地面之間會發生複雜的二次或三次彈射，形成「多徑干擾（Multipath Interference）」。

雖然現代儀器具備硬體時間閘門（Time-Domain Gating）技術，可藉由設定時間視窗來濾除目標距離之外的反射，但轉台與目標在空間距離上極度接近，傳統的時間濾波往往無法乾淨地將轉台的雜訊從目標回波中剝離，如果轉台本身的散射截面積大於隱身待測物的截面積，所測得的 RCS 數值將是轉台的反射，而非目標物的真實性能。

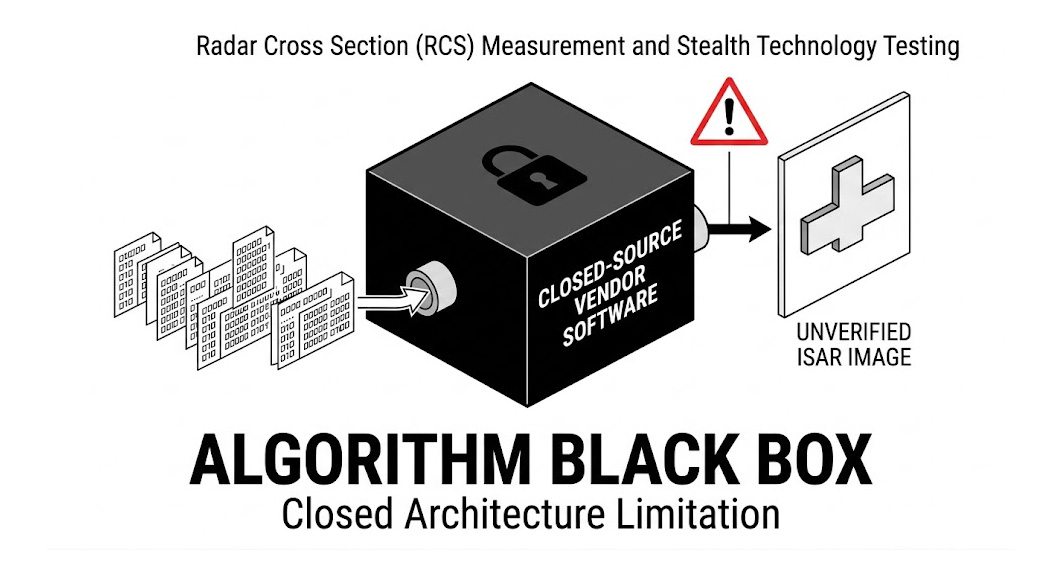

替代法校正與 ISAR 成像中的「封閉式演算法黑盒子」

在 RCS 計量科學中，「替代法（Substitution Method）」是確保數據精確度的核心程序，工程師必須先量測一個具備已知理論 RCS 數值的標準物件（通常是精密加工的金屬校正球），獲取系統的系統誤差修正矩陣，隨後再將待測物放上轉台進行量測。最終的 RCS 數值是透過複雜的向量相減與校正演算法計算得出。

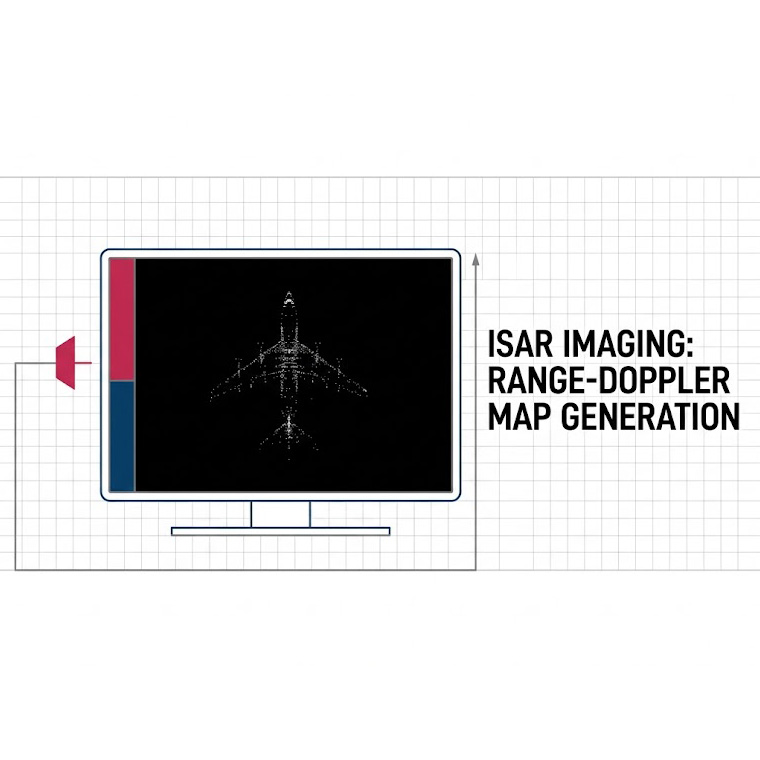

實務上的痛點在於，市面上許多商用的 RCS 量測軟體將這套校正矩陣以及後續的二維/三維 ISAR 影像生成演算法封裝為「黑盒子（Black Box）」。研發工程師只能輸入參數並接受軟體給出的最終圖表，卻無法檢視底層的近場轉遠場（Near-field to Far-field Transformation）數學推導過程。

對於高階國防研發單位而言，這種封閉式架構是無法接受的，由於每種隱身材料或特殊幾何構造都有其獨特的電磁邊界條件，研發團隊往往需要將自有的特殊環境雜訊扣除模型，或機密的信號處理演算法整合進測試流程中，若軟體缺乏透明的原始程式碼或開放的應用程式介面（API），工程師便無法驗證數據的絕對真偽，也無法確保量測結果能精確對應特定的戰術評估需求。

面對全尺寸隱身載具與雷達截面積量測在高頻路徑損耗、重載背景散射干擾以及演算法架構封閉上所遭遇的嚴密物理限制，我們提供專為高精密電磁散射評估打造的全頻段雷達截面積量測解決方案，協助工程師在可控的環境中，精確獲取最真實的雷達反射數據。

專為海空防禦設計的 RCS 測試系統，整合 Rohde & Schwarz ZNA 向量網路分析儀、kW 級高功率脈衝放大器與 >2000kg 重載轉台，本方案支援 1-40 GHz 全頻段，適用於室內暗室與室外遠場環境，具備先進 ISAR 成像技術及開放式測試案例原始碼架構，能精確評估戰機、無人機與艦艇之隱身性能，並讓用戶保有測試流程的完全自主權。

克服高頻路徑衰減：高動態範圍 VNA 與混合式高功率放大架構

針對中高頻段訊噪比崩潰的問題，本解決方案在射頻發射與接收端採用了高階儀器協同配置。

• 高動態範圍核心量測：
  推薦使用 R&S ZNA 向量網路分析儀 作為核心接收與控制中樞，該儀器具備優異的直接通道存取 (Direct Channel Access) 功能，這項硬體設計允許系統在外部連接高功率放大器以提升發射能量時，有效保護接收機前端免受高功率脈衝損壞，從而獲取極高的量測動態範圍。

R&S ZNA 向量網路分析儀專為航太、衛星測試應用而生，具備四個相位同調訊號源、170 dB 高動態範圍與 0.002 dB 超低追蹤雜訊，提供高效能、DUT 為中心的操作體驗，輕鬆應對複雜的射頻量測與生產任務。

• 全頻段功率最佳化：
  為補償空間損耗，發射路徑整合了混合式放大架構，在 1 GHz 至 6 GHz 頻段，搭配 R&S®BBA150 寬頻固態放大器，以提供高線性度的連續波或脈衝激發；針對 6 GHz 至 40 GHz 的高頻極限衰減區域，系統配置高功率脈衝行波管放大器 (TWTA)，提供 kW 級別的瞬間射頻脈衝。此配置協助客戶在遠距離量測時，仍能確保充足的射頻能量抵達目標表面，有效提升微小散射特徵的量測精準度。

R&S BBA150 提供 4kHz 至 6GHz 的頻率範圍與 15W 至 3kW 輸出功率，具備 100% 抗失配能力，模組化設計適用於 EMC/EMS 測試、元件開發與通訊研究，是高功率密度的最佳解決方案。

抑制背景雜訊干擾：低雷達截面積客製轉台與硬體濾波

針對中大型重載轉台所引發的背景干擾，本方案在機械結構與硬體訊號處理上提供雙重抑制對策。

• 重載低散射機械設計： 針對大型飛機模型或艦艇元件，提供軸向承載力大於 2000 公斤的重型客製化轉台，其外觀經過嚴格的低雷達截面積幾何設計（如錐形結構）並包覆專用吸波材料，將轉台本身的裸露反射降至最低。
• 精確的時間閘門 (Time Gating) 濾波： 利用向量網路分析儀內建的高速脈衝調變器與時域閘門技術，系統能以皮秒級的解析度鎖定回波到達時間，精準切除轉台基座與暗室牆壁產生的多徑反射雜訊，這協助工程師將「有用的目標訊號」與「無用的環境雜訊」在時域上乾淨剝離，提升 RCS 數據的純淨度。

解鎖演算法黑盒子：開放式 RCS 控制軟體與標準校正配件

為了打破難題三中封閉式架構對研發的限制，本解決方案在軟體控制與系統驗證上提供最大程度的自主性。

• 開放原始碼之測試架構：
  有別於傳統的封閉系統，本方案交付具備完整原始程式碼 (Source Code) 的 RCS 控制與成像軟體，客戶可直接檢視並修改替代法 (Substitution Method) 的校正公式、背景相減邏輯以及 2D/3D ISAR 成像演算法。這種開放性賦予研發團隊將自有機密演算法無縫整合的彈性，確保測試流程完全符合特定的專案規範。
• 物理基準校正套件：
  為確保測試系統的絕對精度，方案內包含精密加工的金屬 RCS 標準校正球 (Calibration Spheres)，供工程師在每次量測前進行嚴謹的系統誤差修正，建立具備高度可信度的計量基準。

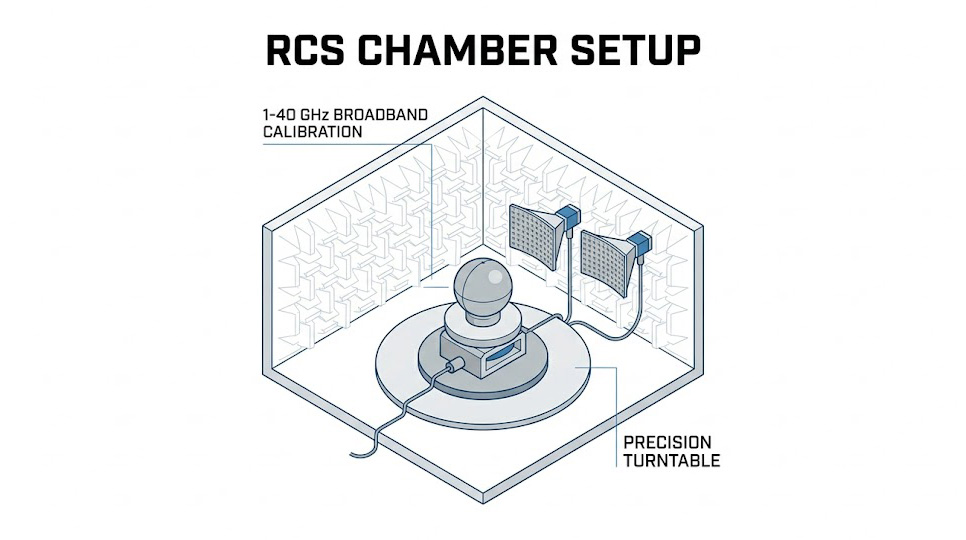

RCS 測試場域配置示意圖：圖中展示多種尺寸（10/20/35 cm）的標準球，係確保量測數據可信度的核心元件，奧創系統提供依據實際場域條件與測試目標量身打造的客製化標準球，圖片僅供架構參考。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同。如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
