電動車電池雷射銲接監控：高反射金屬熱暫態量測挑戰



次世代動力電池製程的熱力學觀測極限

在電動車 (EV) 與大型儲能系統的快速發展下，動力電池模組的組裝高度仰賴先進雷射銲接技術。特別是在處理銅 (Copper) 與鋁 (Aluminum) 等高反射率金屬的導電極耳 (Battery tabs) 與匯流排 (Busbar) 銲接時，銲道品質直接決定了電池的內阻、充放電效率與熱失控 (Thermal runaway) 的安全風險。為了確保銲接過程中沒有產生氣孔、虛銲或微裂紋，利用非接觸式的中波紅外線 (MWIR, 3-5 µm) 攝影機，即時監控雷射與金屬作用瞬間的「熔池動態 (Melt pool dynamics)」與冷卻速率，已成為製程最佳化的核心指標。

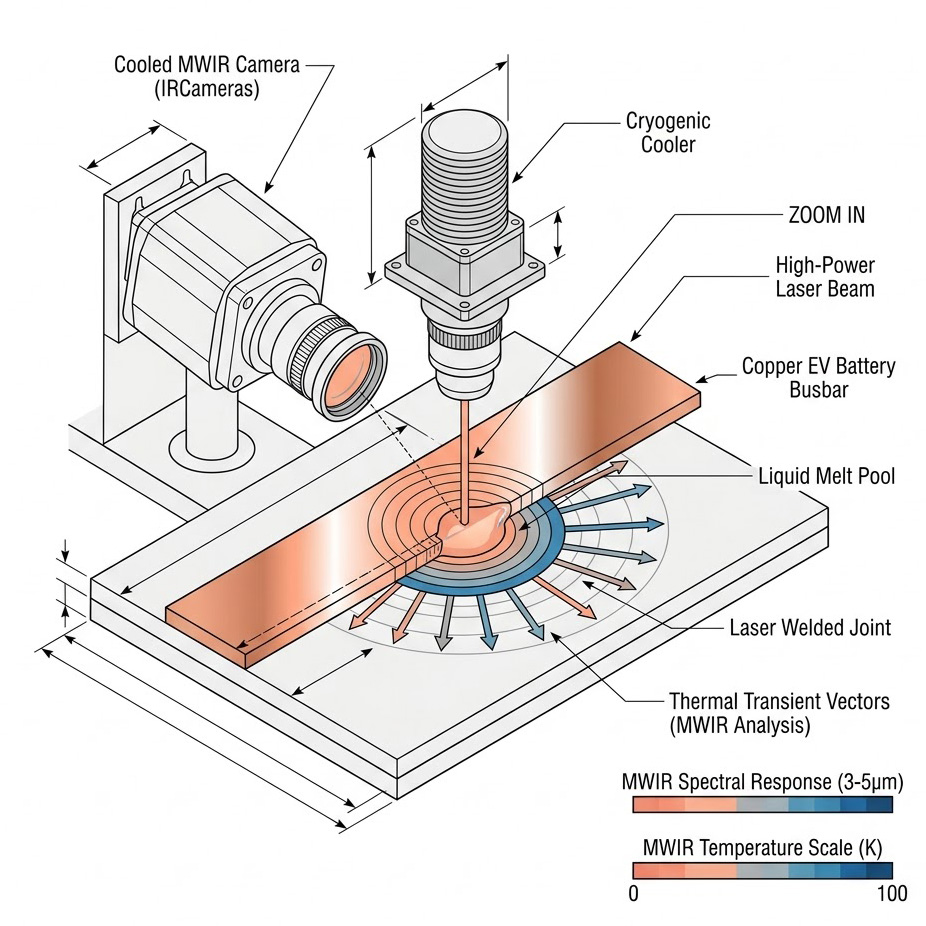

示意圖展示電動車電池銅匯流排的雷射焊接製程，核心包含形成熔池的高功率雷射，以及利用冷卻式中波紅外線（MWIR）相機進行熔池瞬態熱向量分析與溫標監測。

然而，將實驗室裡的熱影像技術搬移至極端嚴苛的雷射銲接產線時，光電量測系統便會遭遇嚴酷的物理擷取極限。另一種觀點是採用傳統非冷卻微測輻射熱計 (Microbolometer) 或單點高溫計，在設備建置成本與產線大量部署上具備絕對的商業優勢；但在本文討論的「微秒級熔滴飛濺擷取」與「高保真度二維熱梯度建模」範疇內，常規設備的時間遲滯與動態範圍不足，會導致關鍵的熱動力學數據嚴重失真。為了在充滿強光與高溫的嚴苛環境中取得純淨的科學數據，製程研發人員在實務上必須克服以下三大工程壁壘。

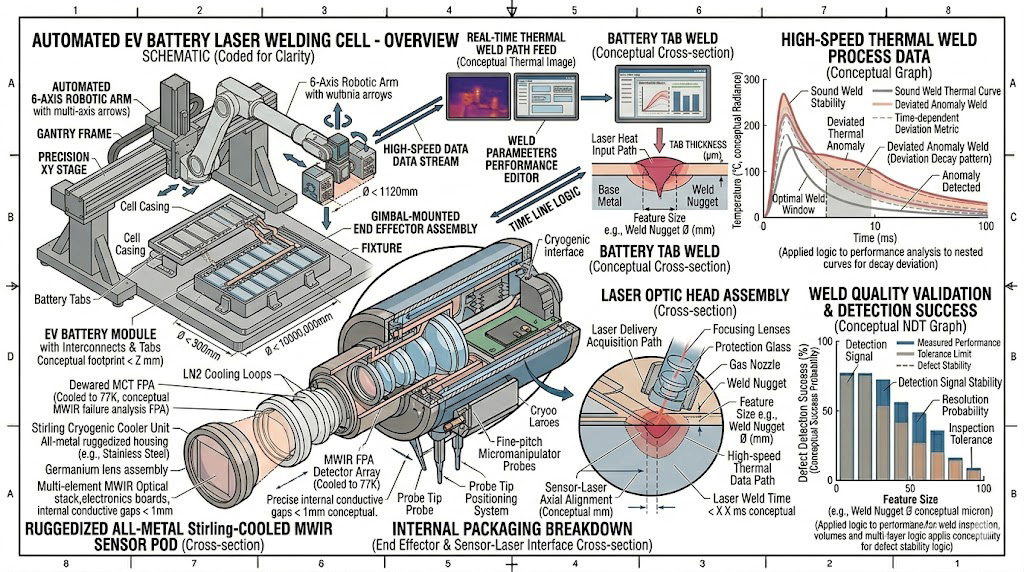

此示意圖說明電動車電池模組自動化雷射焊接室：六軸機械手臂整合雷射光學頭與加固型中波紅外感測器，對極耳焊接進行即時熱顯像品質驗證。

高反射金屬雷射銲接實務上的「三大工程壁壘」：

雷射電漿與熔池核心的極端對比與飽和溢出 (Blooming)

高功率雷射在擊穿銅或鋁材瞬間，會產生極高溫的電漿羽流 (Plasma plume) 與超過 1500°C 的液態熔池，而距離熔池僅幾公釐外的電池外殼卻必須維持在安全的相對低溫；若紅外線相機採用固定的積分時間 (Integration time)，為了看清周圍低溫熱影響區 (HAZ) 的微小溫差，熔池中心的極高能量光子會瞬間填滿像素的井容 (Well capacity) 並向外溢出 (Blooming)，這種嚴重的像素串擾會徹底抹除熔池邊界的幾何特徵，導致自動化檢測演算法無法判斷銲道熔深與寬度。

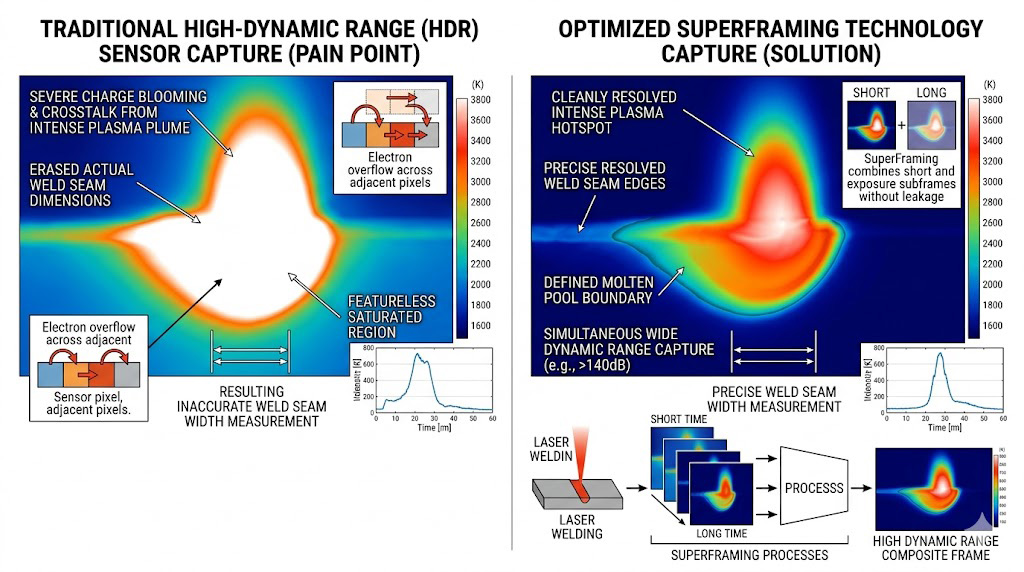

示意圖比較了雷射焊接監控中傳統 HDR 與優化超影格技術的差異，左側顯示強烈電漿柱和電荷溢散（Blooming）導致飽和區域，抹除焊縫尺寸。右側則乾淨解析高溫熱點與精確焊縫邊緣，清晰定義熔池邊界，達成寬動態範圍，實現精確幾何尺寸測量。

高速飛濺與急遽冷卻的時間交疊失真 (Temporal Aliasing)

高反射金屬的熱傳導率極高，其熔化到凝固的相變過程僅在短短幾毫秒內發生，且常伴隨高速的微小熔滴飛濺 (Spatter)。若感測器的熱響應時間過長，或是全域幀率 (Frame rate) 無法達到 300 Hz 以上，高速移動的熱特徵在影像上將產生嚴重的熱拖影 (Thermal smearing)。在這種時間採樣交疊失真的情況下，工程師無法精準重建材料的真實冷卻曲線，進而難以預測殘餘應力與熱裂紋的發生機率。

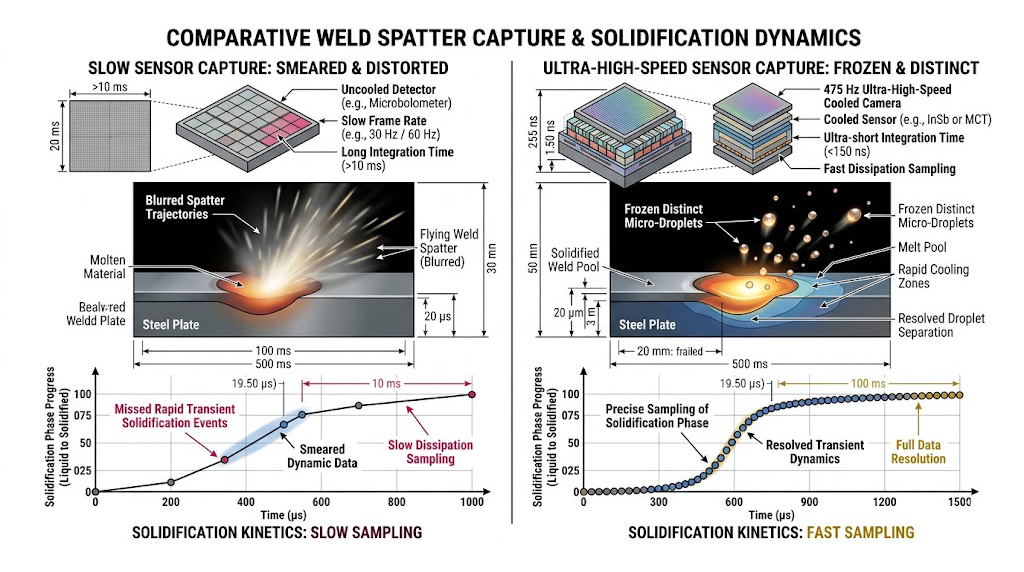

示意圖為慢速非冷卻偵測器（左）致飛濺模糊、錯失凝固瞬態；超高速冷卻型相機（右）凍結液滴、精確採樣凝固相，解析動力學。

高反射率材質的環境熱干擾與雷射波段致盲

銅與鋁在紅外線波段具備極低的發射率 (Emissivity) 與極高的反射率，這意味著它們極易像鏡子般反射產線環境中的雜散熱源，此外高能雷射本身的反射光若未經妥善遮蔽，將直接穿透鏡頭進入焦平面陣列 (FPA)，造成感測器瞬間致盲甚至產生不可逆的光學損傷。若相機系統缺乏內部冷卻頻譜濾光的客製化能力，微弱的真實材料熱輻射將被龐大的環境雜訊與反射雷射光徹底掩蓋。

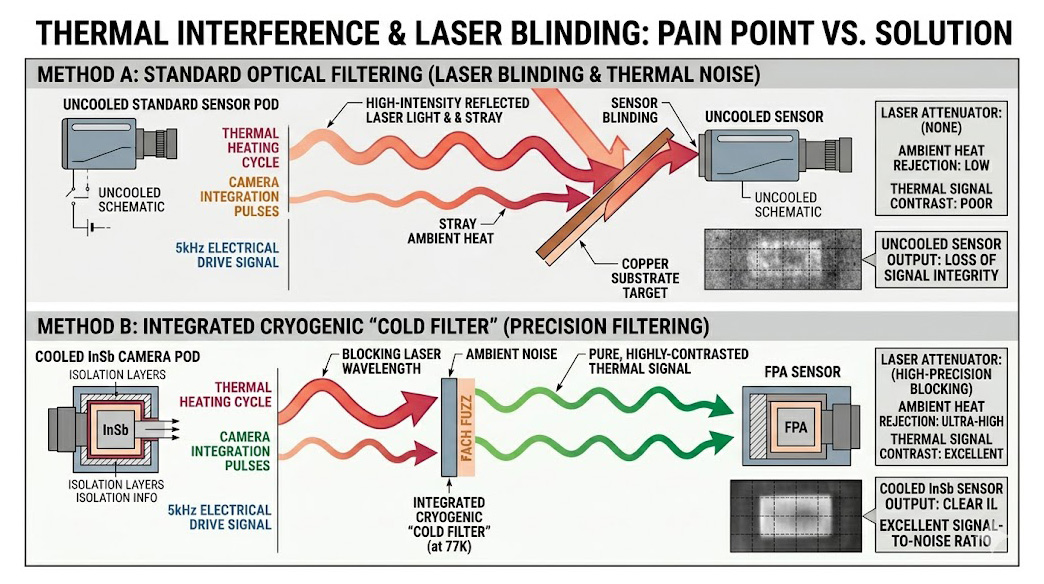

示意圖中對比未冷卻感測器雷射致盲痛點：冷卻式 InSb 相機採用「整合式低溫冷濾光片」，阻擋干擾，提供高對比和優異訊噪比的熱影像。

突破雷射銲接觀測極限的光電架構

面對上述嚴苛的電池銲接觀測與動態熱特徵驗證挑戰，奧創系統推薦導入 SBIR 基於深度製冷技術與全數位化驅動的高階 MWIR 影像量測架構，針對高階雷射銲接監控實務上的痛點，我們強烈推薦 IRCameras 旗下的 Mid Wave 900 (IRC900) 系列高階中波紅外線攝影機。

IRC900 系列搭載史特林冷卻 InSb 感測器，提供 <1.0 μm 至 5.3 μm 光譜響應與高達 475 Hz 幀率，專為半導體分析、彈道測試及材料研究設計，解決雜訊與動態範圍痛點。

首先，面對熔池與背景的極端熱對比，IRC900 系列內建了先進的超幀技術 (SuperFraming)。此硬體底層架構能在連續的微秒級影格間，自動切換並融合多組長短不同的積分時間。這能確保在觀測超過 1500°C 的高溫雷射光斑時維持「零飽和與零溢出 (No blooming)」，同時完美保留周邊電池外殼低溫擴散的微細熱梯度，以單一數位資料流提供無死角的超高動態範圍。

IRC900 系列具備卓越解析度與超低雜訊 ，透過史特林冷卻式銻化銦感測器，精準捕捉夜間船隻與地景熱特徵，其高靈敏度可偵測極微小溫差 ，為精密測試與科學研究提供高保真的熱成像數據。

其次，為突破高速熱暫態的時間解析限制，我們特別推薦 IRC906HS 機型，其搭載封閉式史特林製冷 (Stirling cooled) 的銻化銦 (InSb) 感測陣列，憑藉強悍的數位傳輸量，能在 640x512 解析度下提供高達 475 Hz 的超高全域幀率。配合低於 150 奈秒 (ns) 的極限積分時間，能完美凍結高速噴發的熔滴飛濺，徹底消除熱拖影，精準採樣凝固過程的每一個微秒轉折。

IRC906 SWIR 短波紅外線攝影機具備 900nm 至 2600nm 寬光譜響應與冷卻型 InSb 感測器，專為高階光譜學、雷射偵測與紅外線搜索追蹤設計，提供高速120Hz、低雜訊影像，滿足資深測試工程師最嚴苛的檢測需求。

最後，針對高反射材質與雷射致盲問題，IRC900 系列支援客製化冷濾光片 (Custom cold filters) 配置。透過將特定窄頻濾光片安裝於真空製冷杜瓦瓶內部，能有效阻絕特定波長的雷射反射光與環境熱雜訊，確保只擷取目標金屬最純淨的熱輻射特徵。同時，其全金屬外部構件 (All metal external parts) 設計，能完美抵禦工業銲接現場的微震動與金屬粉塵，確保設備長效運作的可靠度。

這段影片展示了 IRC912 高畫質史特林冷卻中波紅外線 (MWIR) 銻化銦 (InSb) 相機 在高速公路上捕捉的動態熱影像；IRCameras 致力於為需求嚴苛的科學研究、工業監測及軍事應用，研發技術尖端的紅外線熱顯像系統，除了擁有完整的標準型商業相機與整合式探測器低溫冷卻組件 (IDCA) 產品線外，IRCameras 更提供專業的客製化設計與製造服務，能針對特殊的光學規格、結構封裝或空間受限的環境，量身打造符合客戶需求的成像解決方案。

立即聯繫奧創系統，讓我們協助您建構符合嚴苛規範的先進雷射銲接熱影像量測環境。由於實際的系統配置將高度因應您的雷射波長、金屬材質發射率、動態範圍規範及自動化產線的機構空間限制而有所不同。如需深入規劃 IRCameras 系列高階紅外線攝影機（如高幀率 IRC906HS 及其客製化冷濾光與光學模組）的軟硬體整合架構，請聯繫「奧創團隊」。我們擁有豐富的高階光電與工業自動化量測導入經驗，能依據您具體的專案條件，為您提供目前最具可行性的配置建議與技術支援。
