預測真實戰場效能：高階紅外線攝影機自動化量測與建模挑戰

在現代光電與紅外線 (EO/IR) 系統的開發與驗證週期中，單純依賴出廠時的靜態規格（如單一的雜訊等效溫差 NEdT 或解析度）已無法滿足嚴苛的國防與航太需求，現代武器系統與高空觀測載台的設計，強烈依賴目標任務效能 (Target Task Performance, TTP) 指標，以評估感測器在特定大氣傳輸、亂流與觀察者模型下的真實探測、辨識與識別 (DRI) 距離，為達成此一目標，將實驗室測得的物理數據輸入至高階預測模型（如 NV-IPM）中進行模擬，已成為系統工程評估的核心流程。

然而將測量結果直接轉換為具備科學保真度的模型參數，在實務上是一項極度複雜的工程；傳統的量測方法往往將感測器的性能獨立於其運作環境之外，且手動擷取訊號轉換函數 (SiTF)、三維雜訊 (3D Noise) 與調變轉換函數 (MTF) 的過程，極易引入操作者偏差與環境干擾；有些做法是透過分析人員手動框選感興趣區域 (ROI) 與調校對焦，在初期建置成本上較為低廉；但不可否認的是，在處理高階百萬畫素陣列時，這種人為介入會嚴重破壞量測數據的重複性與客觀性，導致後續 NV-IPM 預測出的有效交戰距離產生高達數十個百分比的誤差，為確保輸入模型的原始數據絕對純淨，工程師在實驗室量測實務上必須克服以下三大技術壁壘。

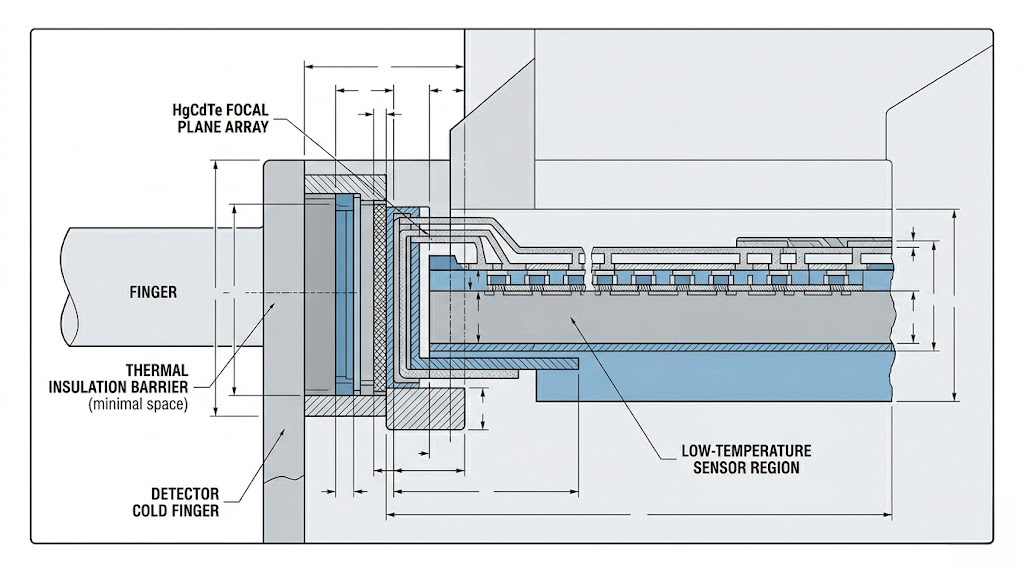

加固型冷卻式紅外線感測器，碲鎘汞陣列與低溫冷卻器介面示意圖，展示碲鎘汞焦點平面陣列、低溫冷指介面、低溫區域和熱隔離屏障，圖中以熱傳導和導電向量箭頭詳盡標註了其熱散逸路徑和訊號流向。

實務驗證上的三大技術壁壘

凝視型陣列 (Staring Array) 空間欠採樣導致的 MTF 測量失真

MTF 是評估光電系統空間解析能力的最關鍵指標，現代紅外線焦平面陣列 (FPA) 多採用凝視型架構，其離散的像素網格對高頻空間訊號具有固有的欠採樣 (Undersampling) 特性，當使用標準的狹縫 (Slit) 或四條柱 (4-Bar) 標靶進行測量時，若光學投射未能與像素陣列達到完美的次像素 (Sub-pixel) 相位對齊，將產生嚴重的空間交疊失真 (Aliasing) 與莫耳紋，這種相位依賴性使得傳統的 MTF 測量曲線產生劇烈波動，無法提供穩定且客觀的截止頻率 (Nyquist limit) 數據供 NV-IPM 模型使用。

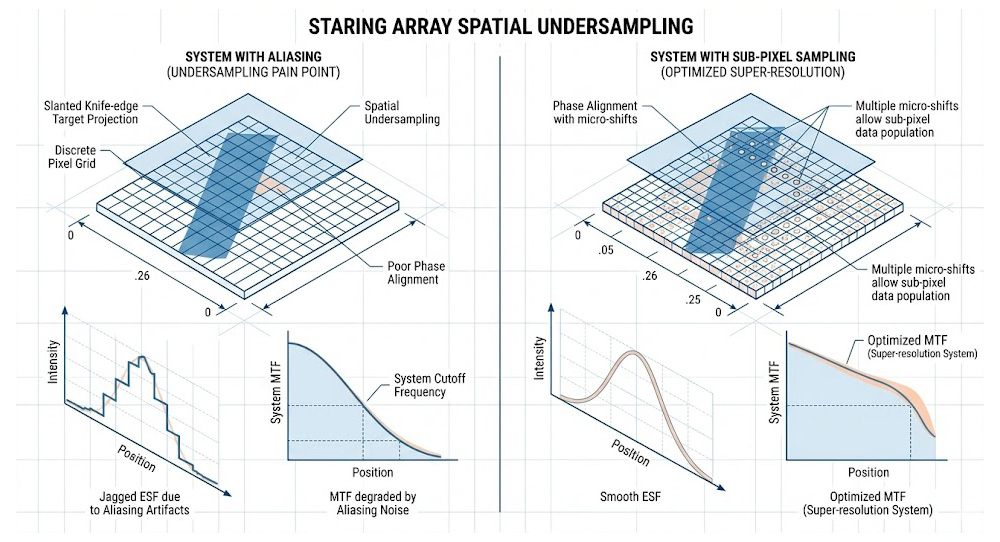

凝視型陣列採樣比較示意圖：欠採樣系統（左圖）因混疊引發鋸齒狀 ESF 與 MTF 退化；超解析度系統（右圖）藉由次像素採樣填充數據，重建平滑 ESF 曲線並優化 MTF。

三維雜訊 (3D Noise) 分離演算法與巨量數據傳輸極限

為了精準建立感測器的雜訊模型，工程師必須將總體雜訊拆解為時間雜訊 (Temporal noise) 與空間固定模式雜訊 (FPN)，這項 3D 雜訊測試要求感測器在面對高均勻度的大面積泛光源 (Flood source) 時，以高幀率連續擷取數百張甚至上千張未經壓縮的原始 14-bit 影像，若測試系統缺乏足夠的頻寬與低延遲的記憶體緩衝架構，將導致掉幀 (Frame dropping)，此外若在擷取過程中泛光源發生微小的熱漂移，這些環境熱變數將被錯誤地歸類為低頻空間雜訊，進而汙染系統的 NEdT 與 NPSD (雜訊功率頻譜密度) 量測基準。

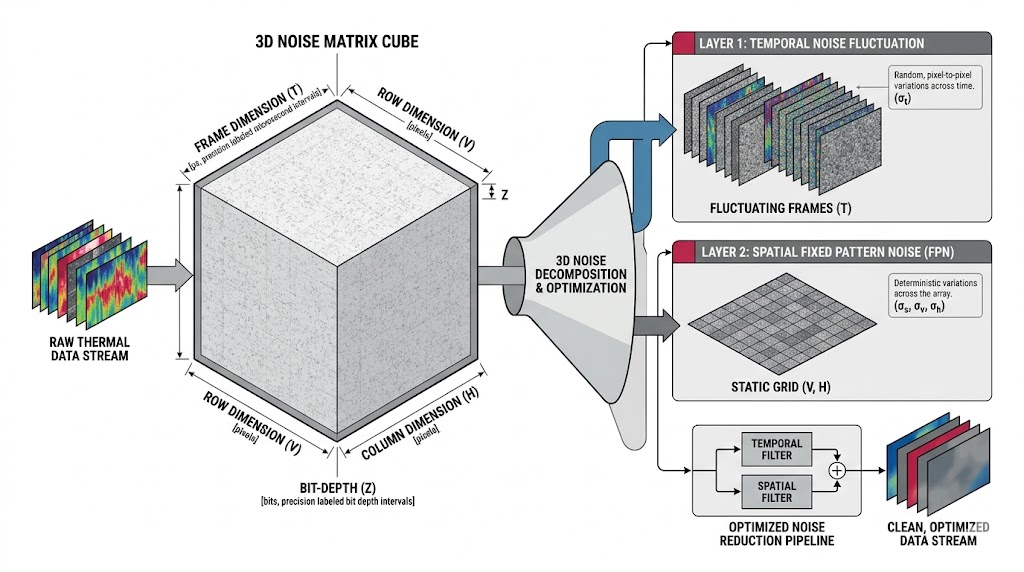

本圖呈現3D雜訊矩陣立方體，將原始熱成像數據流分解為隨時間變化的時域雜訊（層1）與靜態的空間固定圖案雜訊（層2），並透過優化雜訊消除演算法，實現清晰的熱成像數據流輸出。

異質數據孤島與效能模型 (NV-IPM) 的轉換斷層

即便工程師精準測得了 SiTF、MTF 與雜訊數據，這些數據通常散落於不同的分析軟體與試算表中，要將這些異質的量測結果整合，並轉換為 NV-IPM 等高階預測模型所要求的特定格式與單位，往往需要耗費大量的人工轉換時間，這種「測量」與「建模」之間的數位斷層，不僅大幅降低了驗證效率，手動輸入過程中的微小疏漏，更會使得最終的 DRI 距離預測曲線產生災難性的偏差。

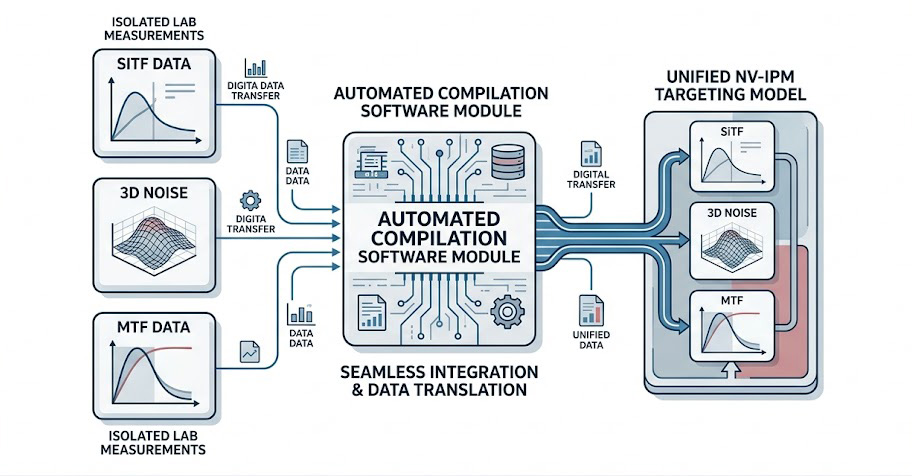

示意圖展示了透過自動化匯編軟體模組，將SiTF、3D雜訊與MTF等離散實驗室量測數據，無縫整合並轉譯為統一的NV-IPM標定模型，實現精確的數位資料傳輸。

面對上述嚴苛的量測與建模轉換挑戰，奧創系統推薦導入 SBIR 基於軟硬體深度交握的自動化光電測試與效能預測架構，我們提供的是從高保真度影像擷取、自動化演算法分析到 NV-IPM 模型無縫轉換的「從模擬到驗證的一站式方案 (Turnkey Solution)」；針對高階光電量測的實務痛點，我們推薦結合 IRCameras 高階紅外線攝影機 (如 IRC800 或 IRC900 系列) 與 IRWindows™ 5 自動化測試軟體 的完整驗證方案。

專為資深測試工程師打造的 IRC800 系列中波紅外線攝影機，搭載液態氮冷卻 InSb 感測器，具備無光暈、超低雜訊與 SuperFraming 高動態範圍技術，完美支援高階研發、光譜分析與高速熱動態測試，助您突破科技開發瓶頸。


IRC900 系列搭載史特林冷卻 InSb 感測器，提供 <1.0 μm 至 5.3 μm 光譜響應與高達 475 Hz 幀率，專為半導體分析、彈道測試及材料研究設計，解決雜訊與動態範圍痛點。

首先，為突破空間欠採樣與 MTF 測量失真，我們的方案推薦採用 IRWindows™ 5 內建的 ISO12233 (Enhanced 2020) 傾斜邊緣 (Slanted-edge) 演算法，搭配 IRCameras 具備極低空間抖動與超高像素良率的數位核心，該軟體能計算傾斜角度，透過超採樣邊緣擴展函數 (Super-sampled ESF) 重建出平滑且不受相位干擾的 MTF 曲線，協助客戶取得最客觀的空間解析度基準。

其次，針對 3D 雜訊的大數據傳輸需求，IRCameras 系列搭載的 CameraLink / GigE 高速資料鏈路能穩健傳輸高幀率的未壓縮影像，配合 IRWindows™ 5 強大的運算引擎，能即時執行複雜的 3D 雜訊分離矩陣運算，精準隔離系統的時間與空間雜訊因子，確保量測數據的絕對純淨度。

最後，為解決數據孤島與建模斷層，IRWindows™ 5 具備革命性的 NV-IPM 轉換模組 (Translation Module)，該架構能自動收集 SiTF、3D 雜訊與 MTF 測試的歷史數據，並將其無縫編譯、轉換並儲存至指定的 NV-IPM 模型檔案中，這不僅大幅提升測試效率，更確保了每一次的實驗室量測都能直接且精準地反映在最終的 TTP 機率曲線上。
