無人載具與航太防務之 CRPA 導航戰抗干擾與 GNSS 波前模擬驗證技術解析

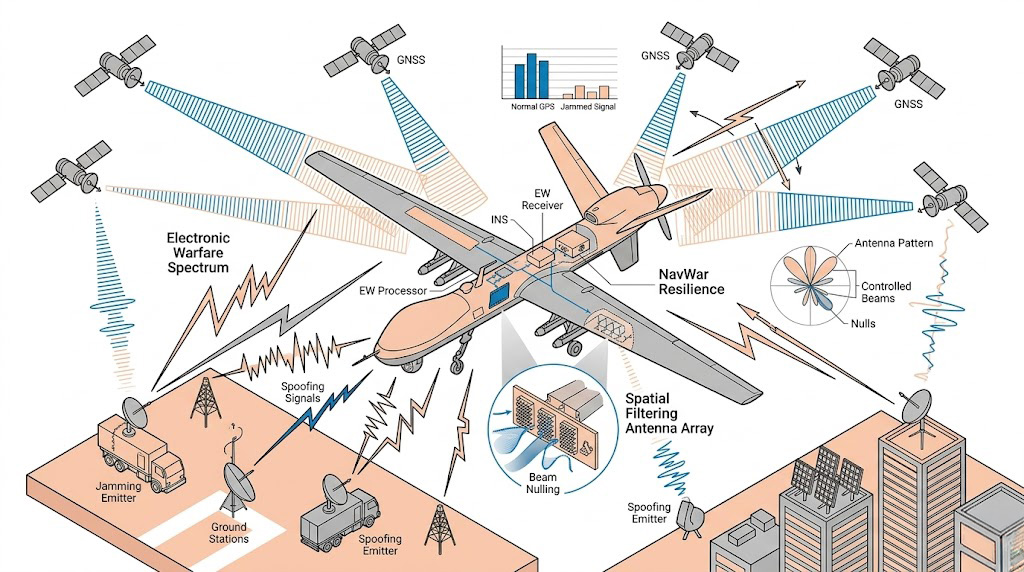

在當代航太防務與先進無人載具系統的技術版圖中，戰場的界線早已超越了實體的陸、海、空，全面延伸至無形且瞬息萬變的「電磁頻譜」之中。現代化的高階無人飛行載具、精確導引武裝以及戰術機動車輛，皆極度仰賴全球導航衛星系統（GNSS）來獲取絕對的三維空間座標與精確的時序基準（PNT：Positioning, Navigation, and Timing）。然而，GNSS 衛星運行於距離地表兩萬公里以上的太空軌道，當其射頻訊號穿越大氣層抵達地面接收天線時，其訊號強度往往已衰減至負一百三十分貝毫瓦（dBm）以下，這甚至遠低於自然環境的熱雜訊底層。

這種先天物理上的「訊號微弱性」，使其在面對蓄意的電子戰（Electronic Warfare, EW）攻擊時顯得極為脆弱。敵方僅需使用極低成本的低功率干擾發射器，便能輕易地在數十公里外對特定空域實施電磁壓制（Jamming），淹沒真實的導航訊號；更具威脅性的欺騙攻擊（Spoofing），則會發射與真實衛星訊號結構完全相同、但包含虛假時空座標的電波，直接「劫持」飛控電腦的卡爾曼濾波器，導致載具在毫無警覺的情況下偏離航道或墜毀。

為了確保作戰載具在高度對抗的電磁環境中具備絕對的「導航韌性」，國際航太與國防標準已全面進入嚴格的升級階段。包含美國軍規 MIL-STD 系列針對電磁干擾容受度的最新修訂，以及北約（NATO）與歐盟針對無人機適航認證的相關規範，皆強制要求軍規與高階商用載具必須配備具備主動抗干擾能力的「可控輻射場型天線（CRPA, Controlled Reception Pattern Antenna）」，並必須在實驗室階段通過涵蓋多重動態干擾源的極限驗證。

CRPA 的核心技術原理在於「空間濾波」，它由多個天線陣列單元（通常為四個、七個或十六個單元）組成。當受到干擾時，系統會即時分析各個天線單元接收到訊號的微小相位差，計算出干擾源的「到達角（Angle of Arrival, AoA）」。隨後，數位訊號處理單元會主動調整各天線陣列接收路徑的相位與權重，在干擾源的方向上創造出一個極深的電磁波增益低谷（即所謂的「零陷，Nulling」），藉此將干擾訊號的能量抵銷，同時維持對真實衛星訊號的增益。

儘管 CRPA 在理論上提供了完美的抗干擾解方，但當研發工程師與測試專家試圖在實驗室環境中，精確量化並驗證這套系統的極限效能時，卻在實務上面臨了三大難以跨越的工程與物理難題。

傳導測試的幾何盲區與真實「到達角 (AoA)」的波前模擬極限

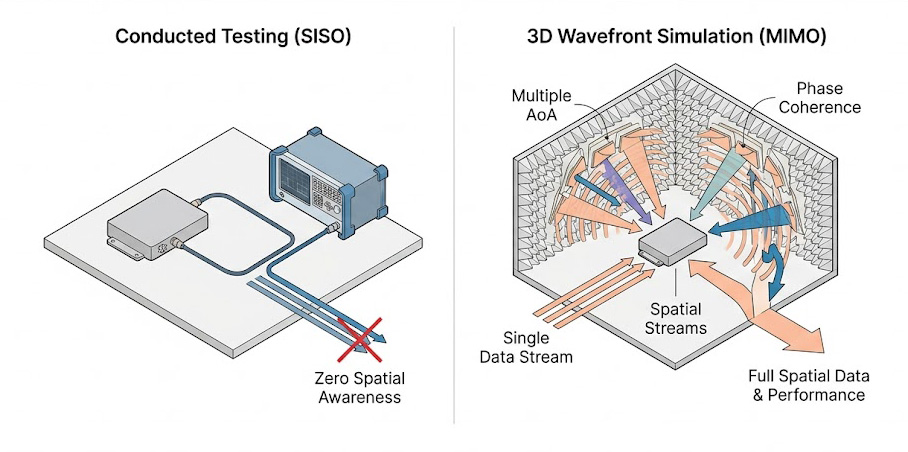

在傳統的射頻接收機測試中，工程師習慣採用「傳導測試（Conducted Testing）」模式，亦即利用射頻同軸電纜，將訊號產生器產生的 GNSS 訊號與干擾訊號混合後，直接注入接收機的射頻端口。然而，這種單一維度的測試方法，在面對 CRPA 系統時會徹底失效。

CRPA 的運作靈魂在於識別電磁波在三維空間中到達各個天線單元的「時間差」與「相位差」，傳導測試將所有訊號強行擠壓在同一條實體纜線中，完全消除了空間的幾何維度，使得 CRPA 的數位訊號處理器無法辨識干擾源的方向，空間濾波與零陷演算法自然無法啟動。

為了驗證 CRPA，工程師必須在微波暗室中建構「波前模擬（Wavefront Simulation）」環境，這要求測試系統必須能夠同時產生涵蓋 GPS、Galileo、GLONASS 等多星系的真實星空圖（Skyview），並且要為天線陣列上的「每一個獨立單元」提供專屬的射頻饋入訊號，如果待測物是一個七單元的 CRPA 天線，測試系統就必須同時輸出七路具備絕對相位一致性、且能即時模擬自由空間路徑損耗與載波相位偏移的高頻訊號。

在實務上，確保多個射頻通道在不同頻率與動態場景下，皆能維持皮秒（Picosecond）等級的時序同步與次度（Sub-degree）等級的相位對齊，是一項極其艱鉅的硬體挑戰。一旦測試儀器本身的通道間出現微小的相位漂移，CRPA 天線就會將這個儀器誤差誤判為空間中物理位置的改變，進而產生錯誤的波束成形與零陷，使得工程師根本無法釐清是天線演算法寫錯，還是測試設備不夠精準。

高動態載具機動與「硬體迴路 (HIL)」時序同步的數位孿生脫節

現代無人戰機或巡弋飛彈在執行突防任務時，絕非處於靜態的水平飛行，為了閃避防空火力或適應惡劣的地形，載具會進行劇烈的滾轉（Roll）、俯仰（Pitch）與偏航（Yaw）等高 G 值機動，當載具姿態發生劇烈變化的瞬間，地面干擾源以及太空中衛星相對於機體天線座標系的「相對到達角」也會隨之急遽改變。

防禦演算法的零陷轉向速度必須快過載具的物理翻滾速度。為驗證此一動態效能，研發單位必須導入「硬體迴路（HIL）」測試架構。在這個架構中，虛擬兵推主機（如六自由度空氣動力學模型）會不斷計算載具的三維空間座標與姿態，並同時將「座標資料」發送給 GNSS 波前模擬器以產生對應的射頻訊號，同時將「姿態指令」發送給物理上的六軸動感平台，讓承載著 CRPA 天線與慣性測量單元（IMU）的實體平台產生傾斜與震動。

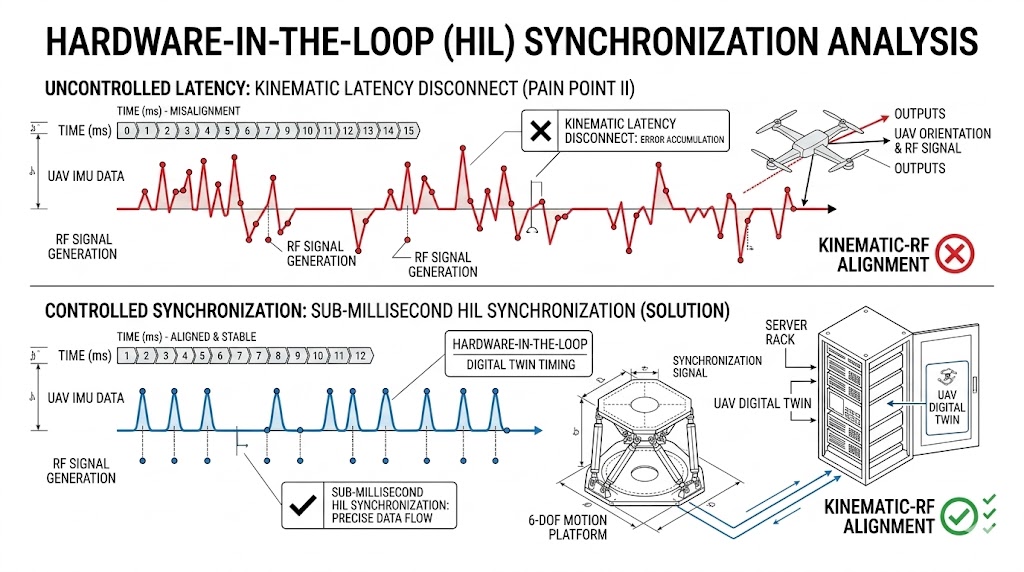

實務上的災難往往發生在「時序脫節（Timing Desynchronization）」。市面上多數的射頻產生器與機械動感平台，其底層的通訊協定與資料處理週期並不一致，如果兵推主機發出的姿態改變指令，射頻模擬器在兩毫秒內就反應並改變了干擾訊號的相位，而龐大的物理動感平台卻因為機械慣性與通訊延遲，過了三十毫秒才轉動到正確的角度，這二十八毫秒的「時間差」，將導致感測器融合系統徹底崩潰。

在此瞬間，飛控大腦的 IMU 告訴系統「我們還沒轉彎」，但 CRPA 天線卻接收到了「已經轉彎後」的射頻環境特徵。這種數位訊號與物理姿態在時間軸上的邏輯矛盾，會導致卡爾曼濾波器的共變異數矩陣快速發散，演算法判斷感測器失效而強制重置。這種因為測試環境的延遲而導致的偽性失敗，使得耗費鉅資建立的動態實驗室失去公信力，無法真實反映抗干擾系統在戰場上的生存極限。

頻譜擁擠與瞬態寬頻欺騙干擾的即時分析盲區

隨著軟體定義無線電（SDR）技術的普及，現代電子戰的干擾手法已從單一頻率的「死力壓制」，進化為極度狡猾的動態頻譜攻擊，例如干擾源可能會在 L1、L2 與 L5 等多個導航頻段之間進行每秒數千次的「跳頻（Frequency Hopping）」干擾；或者發射脈衝寬度僅有幾十奈秒（Nanosecond）的極短強功率脈衝；更甚者，是實施高階的「欺騙攻擊」，發射出與真實衛星訊號載波與都卜勒頻移完美對齊的虛假波形，然後再以極其緩慢的速度將虛假座標拉偏，讓接收機在不知不覺中被牽著鼻子走。

要評估 CRPA 系統是否成功過濾了這些惡意干擾，工程師必須精確量測「干擾開啟前」與「干擾開啟後」的訊號雜訊改善比（J/S Ratio），以及真實衛星訊號的誤差向量幅度（EVM）。這要求測試端的射頻分析儀器必須具備上帝視角般的「全頻段監測能力」。

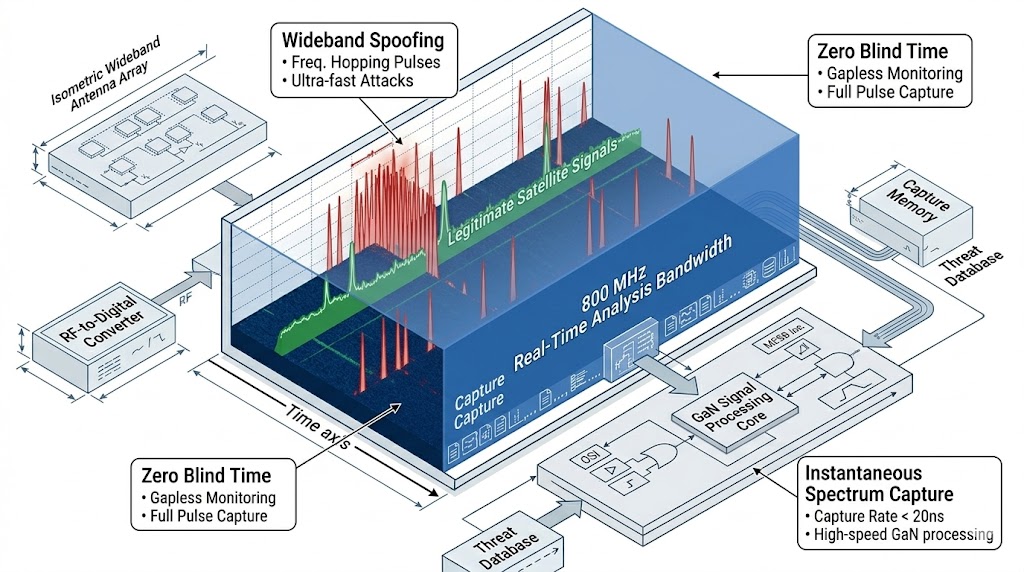

然而傳統的掃描式頻譜分析儀，其運作原理是利用本地振盪器在一段頻率範圍內來回掃描。這種掃描機制存在物理上的「盲區時間（Blind Time）」。當分析儀正在掃描 L1 頻段時，如果干擾源剛好在 L5 頻段發出一個極短的致命脈衝，分析儀就會徹底漏掉這個訊號。在實務上，設備動態範圍不足以及即時分析頻寬（Real-time Analysis Bandwidth）的受限，讓工程師無法在同一個時間截面上，同時觀測廣達數 GHz 的頻譜全貌，進而無法確認 CRPA 陣列是否在某個瞬間出現了致命的頻譜洩漏（Spectrum Leakage）。沒有毫無死角的觀測能力，就無法證明防護系統的絕對安全。

面對日益詭譎且高動態的戰場電磁環境，單一的傳統測試儀器已無法滿足導航戰（NavWar）與 CRPA 陣列天線的極限驗證需求，我們深刻理解研發與驗證工程師在面對空間濾波模擬、HIL 毫秒級同步以及寬頻頻譜分析時的嚴苛挑戰、因此我們提供從底層射頻波前生成、即時頻譜解析到高階客製化測試劇本編寫的一站式驗證裝備，透過精選業界最具權威指標的尖端儀器，我們協助客戶符合最嚴格的軍規標準，大幅提升複雜電子戰環境下的測試效率與裝備穩健性。

GNSS 空間濾波與動態波前生成中樞：OHB XPLORA One

針對難題一中 CRPA 天線所需的真實到達角（AoA）模擬與多通道相位一致性挑戰，我們推薦採用 OHB XPLORA One 衛星干擾模擬器 作為核心訊號源。

XPLORA One衛星訊號模擬器結合 XPLORA Core 軟體與 Ettus USRP，提供精準 GNSS 衛星訊號模擬，支援 GPS、Galileo、GLONASS、BeiDou 等星座系統，1 或 2 個 RF 雙通道輸出，輕巧便攜設計，輕鬆高效部署。

• XPLORA One 結合了靈活的 XPLORA Core 軟體架構與強大的軟體定義無線電（SDR）硬體，不僅全面支援所有民用與主流導航星系（GPS、Galileo、GLONASS、BeiDou 等），更具備進階的干擾（Jamming）與欺騙（Spoofing）訊號生成能力。
• 在針對 4 到 16 個陣列單元的 CRPA 測試中，我們能透過精密的時序同步架構，將多台 XPLORA 設備串聯，實現高階波前模擬。它能精準模擬干擾源在三維空間中的動態軌跡，協助客戶在實驗室的傳導或微波暗室（OTA）環境中，嚴格檢視天線零陷（Nulling）演算法的深度與空間濾波的反應速度，確保在多重干擾夾擊下依然能維持導航訊號的純淨度。

全頻段零死角瞬態頻譜解析： R&S FSW 頻譜分析儀

為了克服難題三中跳頻干擾與極短脈衝所造成的量測盲區，我們推薦導入射頻分析領域的標竿設備：R&S FSW 頻譜分析儀。

R&S FSW 訊號與頻譜分析儀具備 8.3 GHz 寬頻寬、極低相位雜訊及 800 MHz 即時分析功能。專為 5G NR、汽車雷達及衛星 RF 測試設計，提供卓越的 EVM 和 DANL 性能。

• R&S FSW 具備業界無可匹敵的極致相位雜訊表現與超寬的內部分析頻寬（最高可達 8.3 GHz），最關鍵的是，它具備高達 800 MHz 的即時分析頻寬（Real-time Spectrum Analysis），能夠以近乎百分之百的攔截機率（POI），瞬間捕捉到稍縱即逝的奈秒級脈衝干擾與惡意跳頻訊號。
• 在 CRPA 的效能驗證階段，R&S FSW 擔任著終極的「真理裁決者」，搭配專屬的 VSA 向量訊號分析軟體（R&S FSW-K70），工程師可以深入量測干擾開啟前後的訊號雜訊改善比（J/S Ratio）以及衛星訊號的誤差向量幅度（EVM）。這不僅大幅提升了探測干擾洩漏的測試效率，更協助客戶以具備國際公信力的高解析度數據，驗證其抗干擾演算法的實際穩健性。

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同，如需深入規劃與系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
