自駕車夜間視覺與 ADAS 驗證：嚴苛環境下的熱影像整合挑戰



從可見光到熱輻射—次世代車用視覺的物理跨越

在先進駕駛輔助系統 (ADAS) 與高度自動駕駛的發展進程中，感測器融合 (Sensor Fusion) 已是不可逆的趨勢，傳統依賴可見光攝影機與光達 (LiDAR) 的視覺架構，在面對夜間無路燈路段、濃霧、豪雨，或是對向來車遠光燈直射的眩光 (Glare) 條件下，其目標探測能力會大幅衰減；相對而言，紅外線熱影像技術直接偵測物體發出的熱輻射，使其在極端光照或惡劣天候下，仍能有效辨識行人與動物的熱特徵。

然而將熱影像系統導入高速移動的車載環境進行演算法驗證與路測時，工程師面臨著嚴峻的物理極限。反面論述指出，目前市面上多數商用車載夜視系統採用非冷卻微測輻射熱計 (Microbolometer)，其在建置成本與免維護性上具備絕對的商業優勢；但在本文討論的「高速公路長距離預警」與「研發端高保真度演算法建模」範疇內，非冷卻感測器的時間遲滯 (Time constant) 與較低的熱靈敏度，往往無法提供足夠銳利的動態邊緣特徵供 AI 訓練使用。為確保自駕車在複雜路況下的反應可靠度，研發人員在實務驗證上必須克服以下三大工程壁壘。

此示意圖詳述 ADAS 冷卻式紅外線相機莢艙測試，包含測試場景與相機結構剖面，詳列碲鎘汞焦點平面陣列、斯特林低溫冷卻器、熱隔離屏障與鏡頭組，並定義視場角。

研發實務上的工程壁壘

高速行駛下的時間遲滯與熱拖影

當車輛以時速 100 公里以上行駛時，前方場景的相對角速度極快，傳統非冷卻熱像儀的像素熱響應時間通常介於 10 至 14 毫秒之間，這種物理上的時間遲滯會導致快速移動的行人或車輛邊緣產生嚴重的熱拖影，若要「凍結」高速動態畫面以供機器視覺精準辨識，感測器的積分時間 (Integration time) 必須壓縮至 1 毫秒甚至數百微秒以下；但大幅縮短曝光時間會導致非冷卻陣列面臨「光子飢渴 (Photon starvation)」，使微弱的熱特徵被系統底噪掩蓋。

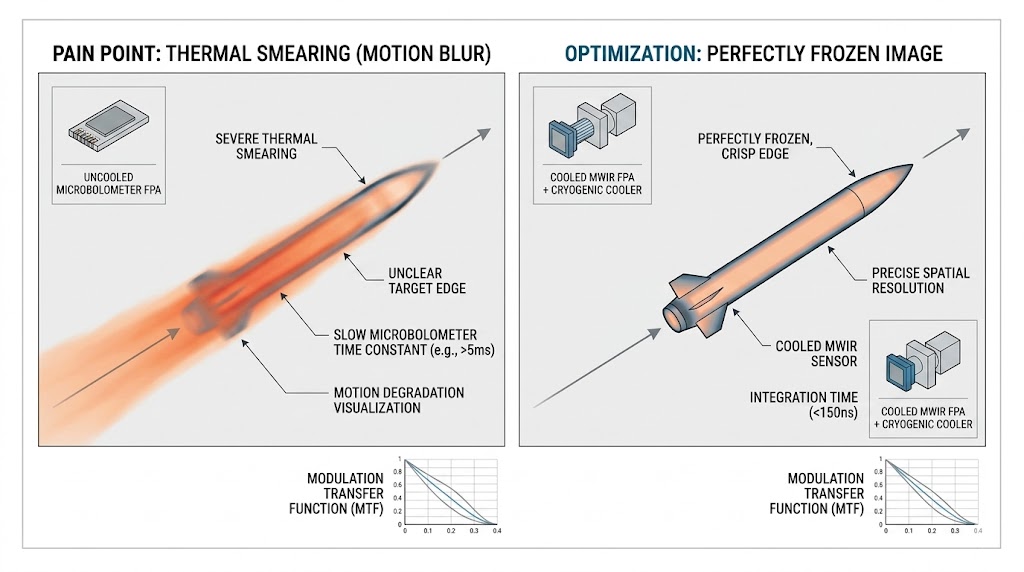

示意圖中比較非冷卻微輻射計（左）與冷卻式中波紅外感測器（右）捕獲高速目標，非冷卻式慢時間常數致熱拖影（左），極短積分時間(<150ns)凍結影像並維持精確空間解析度（右），MTF也優化。

複雜路況熱對比下的動態範圍飽和

真實道路環境的熱場景具有極端的高動態跨度，在冬季路測中背景環境可能接近 0°C，但視角內卻可能同時出現高達數百度的重型車輛排氣管或工業廢氣排放，若採用固定積分時間的感測器架構，為看清遠處低溫行人的微細熱梯度而拉長曝光，將導致高溫熱源區塊瞬間發生飽和溢出 (Blooming) 與像素串擾，造成該區域的影像特徵完全遺失；反之，若縮短曝光以避免高溫過曝，低溫行人的細節將難以與背景區分。

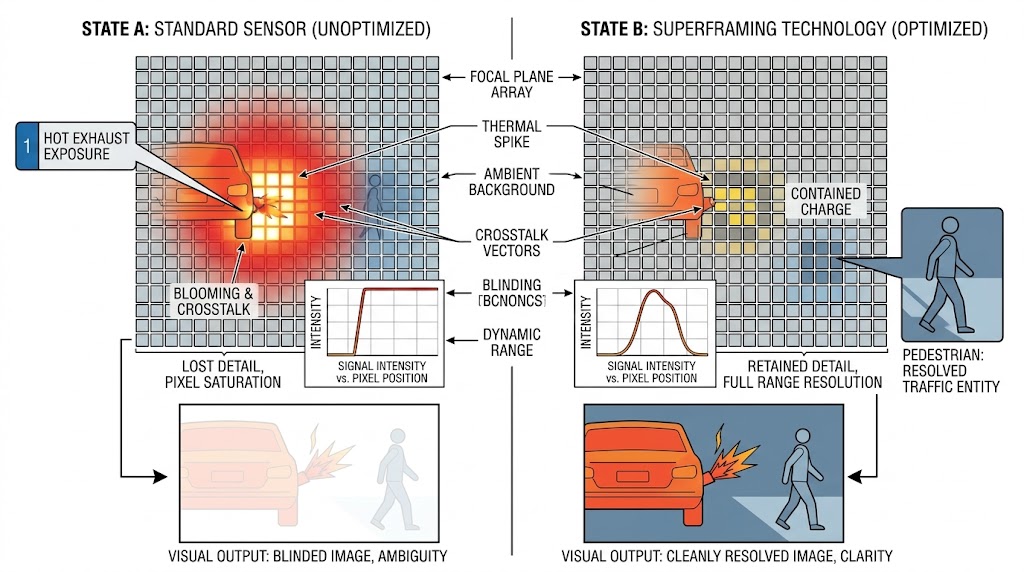

示意圖中對比熱成像感測器效能：左側標準感測器因高溫廢氣導致畫素飽和、光暈與串擾，造成視覺喪失與細節遺失；右側「超幀」（SuperFraming）技術能精確解析峰值高溫點，完整保留完整細節並清晰呈現行人細節。

車載嚴苛震動與環境溫差對光電基準的破壞

在實際路測或車輛底盤整合中，設備必須承受來自路面的連續高頻微震動以及引擎室的劇烈溫差變化，若將一般實驗室等級的開放式熱像儀直接部署於測試車輛上，其光學鏡頭與焦平面陣列 (FPA) 的對位極易因熱脹冷縮與震動產生次像素級的偏移，這不僅會劣化調變轉換函數 (MTF) 導致影像模糊，環境溫度的劇烈波動更會引發感測器嚴重的基線熱漂移，使得內建的非均勻性校正 (NUC) 失效，直接汙染演算法訓練所需的原始數據。

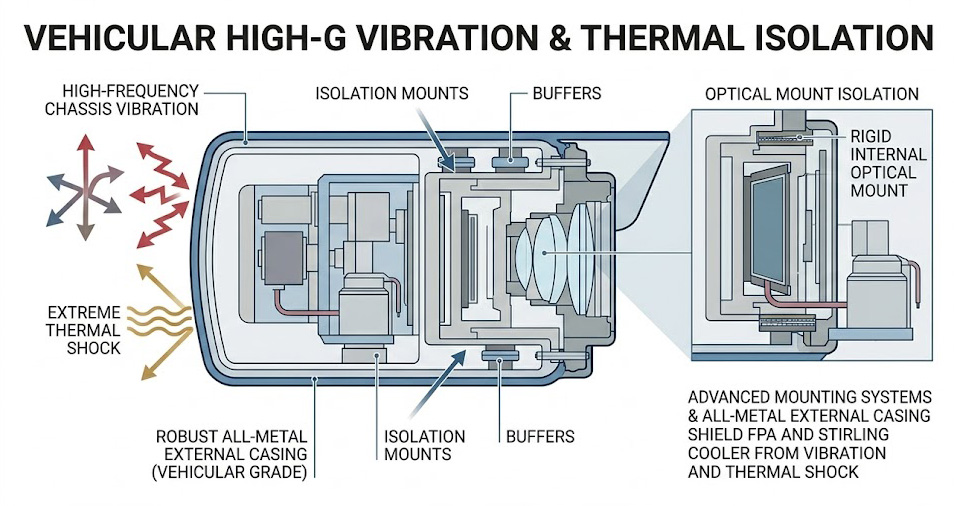

示意圖展示了先進感測器的車載級防護設計。透過強化金屬外殼與內部緩衝結構，可全方位抵禦高頻震動與熱衝擊，有效維持光學元件及冷卻系統的穩定運作。

突破車規量測極限的光電架構

面對上述嚴苛的車載動態路測與 ADAS 演算法驗證挑戰，奧創系統推薦導入 SBIR 基於深度製冷技術與強固型封裝的高階中波紅外線 (MWIR) 影像架構，針對自駕車熱影像研發的實務痛點，我們推薦 IRCameras 旗下的 Mid Wave 900 (IRC900) 高階中波紅外線攝影機系列。

IRC900 系列搭載史特林冷卻 InSb 感測器，提供 <1.0 μm 至 5.3 μm 光譜響應與高達 475 Hz 幀率，專為半導體分析、彈道測試及材料研究設計，解決雜訊與動態範圍痛點。

首先為突破高速行駛下的熱拖影與靈敏度矛盾，IRC900 系列搭載了封閉式史特林製冷 (Stirling cooled) 的銻化銦 (InSb) 感測器，此架構支援低於 150 奈秒 (ns) 的極短積分時間，配合高達 475 Hz（如 IRC906HS 機型）的超高幀率，能有效在高速移動中凍結畫面，同時其低於 18 mK 的優異雜訊等效溫差 (NEdT) 確保了即使在極短曝光下，仍能清晰解析遠距行人的微弱熱特徵。

IRC900 系列具備卓越解析度與超低雜訊 ，透過史特林冷卻式銻化銦感測器，精準捕捉夜間船隻與地景熱特徵，其高靈敏度可偵測極微小溫差 ，為精密測試與科學研究提供高保真的熱成像數據。

其次，面對極端熱對比的路況，該系列內建了先進的超幀技術 (SuperFraming)，此硬體底層架構能在連續影格間自動切換並融合多組不同的積分時間，協助確保在捕捉前方高溫排氣管或火源時能維持「零飽和與零溢出」，同時完美保留周圍冷背景的細微溫差，為機器視覺提供無死角的高動態範圍 (HDR) 影像數據。

最後，針對車載嚴苛的震動與溫差挑戰，IRC900 系列採用了極致的強固設計，全機具備全金屬外部構件 (All metal external parts)，並搭載專為嚴苛環境打造的高階微型製冷機，能有效抵禦路面震動與環境熱應力，確保系統在長時間動態路測中維持量測基線的絕對穩定。

這段影片展示了 IRC912 高畫質史特林冷卻中波紅外線 (MWIR) 銻化銦 (InSb) 相機 在高速公路上捕捉的動態熱影像；IRCameras 致力於為需求嚴苛的科學研究、工業監測及軍事應用，研發技術尖端的紅外線熱顯像系統，除了擁有完整的標準型商業相機與整合式探測器低溫冷卻組件 (IDCA) 產品線外，IRCameras 更提供專業的客製化設計與製造服務，能針對特殊的光學規格、結構封裝或空間受限的環境，量身打造符合客戶需求的成像解決方案。

立即聯繫奧創系統，讓我們協助您建構符合嚴苛規範的車載光電量測與路測環境，由於實際的系統配置將高度因應您的 ADAS 演算法需求、動態範圍規範、車體整合空間限制及探測目標特性而有所不同，如需深入規劃 IRCameras 高階紅外線攝影機系統（如 IRC900 系列或微型 CompactCore 模組）的軟硬體選配搭配建議，請聯繫「奧創團隊」。我們擁有豐富的光電系統整合經驗，能依據您具體的專案條件，為您提供目前最具可行性的配置建議與技術支援。
