如何使用平價微測輻射熱計進行高階 LWIR NUC 校正與硬體穩定技術



在建構硬體迴路 (HWIL) 測試實驗室時，為了讓「紅外線場景投影器 (IRSP)」能投射出完美無瑕的虛擬戰場，必須進行嚴格的「非均勻性校正 (Non-Uniformity Correction, NUC)」，測試法則的黃金標準指出：最理想的 NUC 必須在與待測感測器相同的波段中進行，在長波紅外線 (LWIR) 領域，實驗室理應採購科學級的「冷卻型大陣列 LWIR 攝影機」，然而這類設備極度罕見且價格高昂，常讓專案預算直接超支。

為突破成本瓶頸，業界轉向採用平價、大陣列且容易取得的「非致冷微測輻射熱計 (Uncooled Microbolometer)」，然而這看似具備極高性價比的替代方案，在實務操作上卻是一場物理學的夢魘，當測試工程師試圖用平價相機來校準高階紅外線投影器時，會立刻面臨難以妥協的物理缺陷。

致命的「時間熱漂移 (Temporal Drift)」摧毀稀疏網格校正

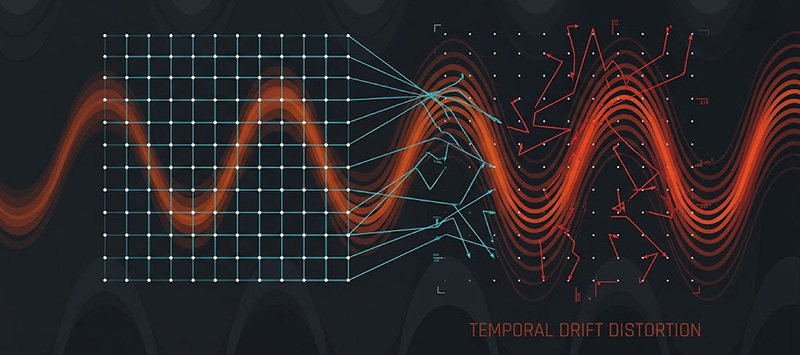

為了獲得最佳的單一像素細節，高階 NUC 通常採用「稀疏網格法 (Sparse Grid)」，但微測輻射熱計缺乏冷卻型相機的真空低溫保護，其感測器基板溫度會隨實驗室環境持續波動，在漫長的資料擷取過程中，相機會產生嚴重的「時間熱漂移」，這導致校準系統無法分辨「投影器像素的真實亮度變化」與「相機自身的熱漂移雜訊」，使得最終計算出的增益與偏移 (Gain and Offset) 補償矩陣完全失真。

先天熱解析度 (Thermal Resolution) 不足導致低溫區間失效

一般冷卻型相機的雜訊等效溫差 (NEdT) 可達 15mK 以下，而微測輻射熱計通常僅有 100mK，當系統試圖校正接近常溫 (~300K) 或更低溫的背景像素時，微弱的熱輻射訊號會徹底被微測輻射熱計自身的背景雜訊所淹沒，實測數據顯示，在缺乏特殊補償的情況下，投影器在低溫區間的殘餘非均勻性誤差會惡化高達 19%，導致夜視模擬畫面充滿雪花干擾。

無閘控機制與「熱慣性 (Thermal Inertia)」的時域遲滯

微測輻射熱計處於持續積分狀態（無快門閘控），且依賴微觀結構的物理升降溫，其熱衰減時間常數高達數十毫秒，當投影器快速切換測試亮度時，若擷取系統未能精準配合其熱慣性，就會記錄到尚未穩定收斂的「熱拖影 (Thermal Smearing)」數據，進一步污染 NUC 係數的精準度。

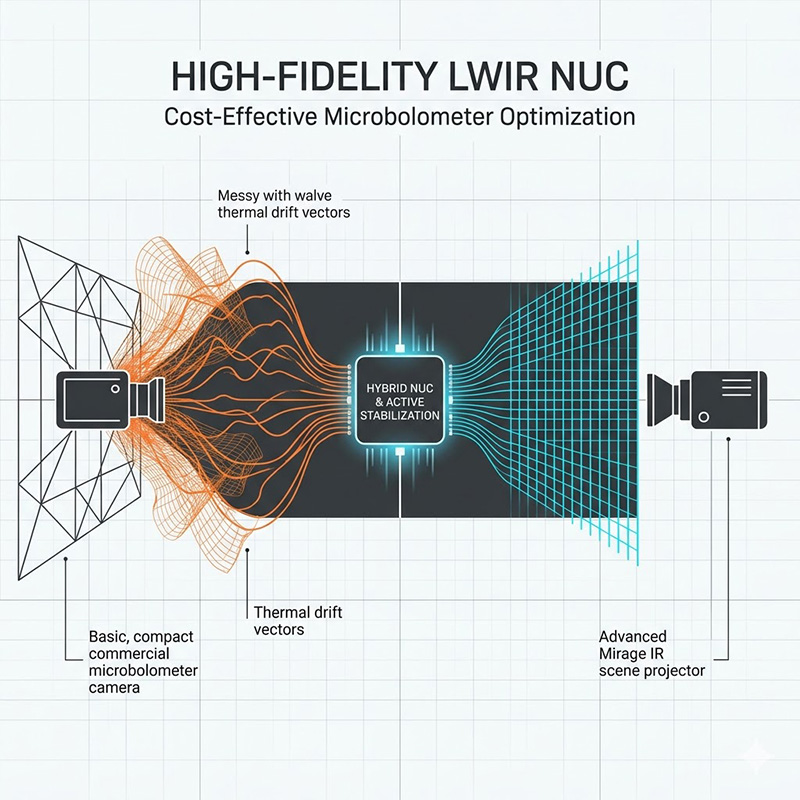

面對微測輻射熱計在 NUC 校正中的漂移與解析度極限，奧創系統 (Ultrontek) 推薦導入 Santa Barbara Infrared (SBIR) 的全方位自動化測試與校準解決方案，我們深知要實現「平價硬體、高階校正」的高性價比目標，必須依賴極度強悍的演算法與硬體穩定機制，這正是 SBIR「從模擬到驗證一站式方案 (Turnkey Solution)」的核心價值。

演算法與控制核心：IRWindows™ 5 自動化測試軟體

為了克服時間熱漂移與熱慣性，我們推薦使用 IRWindows™ 5 軟體 進行 NUC 收集。

• 主動漂移校正 (Active Drift Correction) 與頻繁暗場扣除：
  軟體會在龐大的稀疏網格測量中，自動安插頻繁的背景擷取，並利用參考像素群即時運算漂移軌跡，強勢將漂移造成的圖案雜訊剔除。
• 混合式 NUC (Hybrid NUC) 演算法：

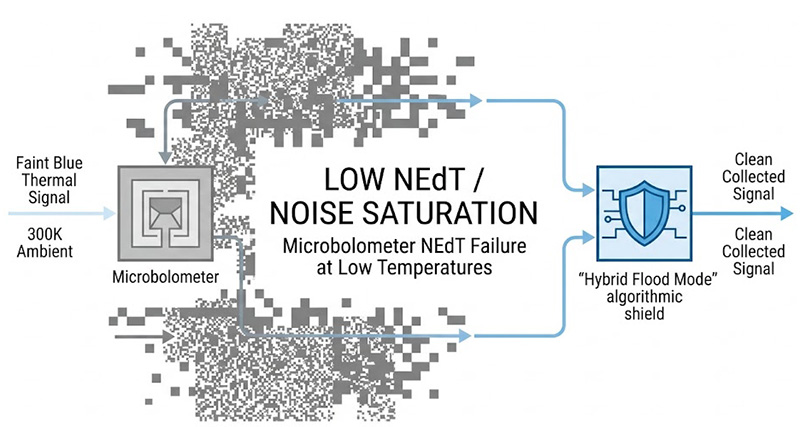

  針對低溫區間熱解析度不足的問題，IRWindows 支援革命性的混合架構，在低溫區間自動切換為「泛光模式 (Flood NUC)」，利用大面積熱源補足訊噪比；而在高溫區間維持「稀疏網格法」，完美兼顧低溫純淨度與高溫精準度。

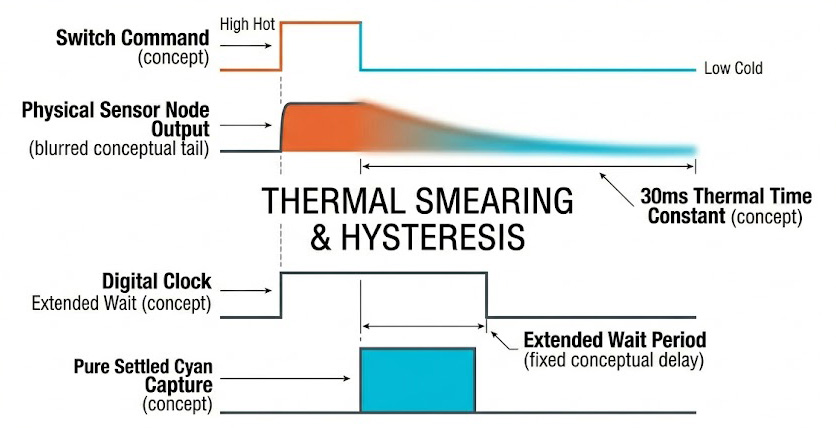

• 時域遲滯補償： 軟體內建「延長等待週期 (Extended Wait Periods)」，確保微測輻射熱計在每一次亮度切換後皆達到絕對熱平衡，消除熱拖影誤差。

物理穩定與光學強化方案

除了演算法，SBIR 在實體測試平台上亦提供關鍵的硬體強化：

• 相機硬體穩定 (Camera Stabilization)：
  透過特殊的「溫度控制冷卻板 (Temperature Controlled Plate)」安裝相機，從物理層面隔離環境波動，極大化降低微測輻射熱計的基板溫漂。
• 客製化大光圈鏡頭與平鋪掃描 (Tiling)：
  針對熱解析度瓶頸，系統可支援更換 f/1 鏡頭（直接將 NEdT 減半），或透過自動化位移平台執行 1:1 的平鋪掃描，實現 4 倍的訊號強度提升。

推薦的搭配硬體系統

• MIRAGE™ 系列動態紅外線場景投影機：
  作為待測與被校正的標的，MIRAGE 系統結合上述的微測輻射熱計校正法，已被證實能將 430K 視在溫度下的非均勻度從 12% 強勢壓縮至 1.25%，實現低成本且高保真度的 HWIL 測試。

SBIR MIRAGE XL DXP 為動態紅外線場景投影系統，核心是高解析度紅外線發射器，產生模擬場景；可選擇客製化準直儀調整光束，客製化發射器滿足特殊需求；命令與控制電子設備供操作監控，場景投射範例展示模擬影像；整體而言，MIRAGE XL DXP 透過客製化光學電子組件，為測試模擬提供精確可控的紅外線刺激。

• Infinity MB / EX 系列絕對溫度黑體：
  作為泛光模式 (Flood NUC) 的參考基準，提供優於 0.050ºC 的極致均勻度與 NIST 可追溯穩定性，確保校正演算法擁有絕對純淨的熱輻射參考源。

SBIR MB 系列黑體提供 0°C 至 90°C 溫度範圍，具備 NIST 可追溯校準、高發射率 (>0.97 / >0.95) 與優異穩定性 (+/- 0.10°C)。專為 NUC 與 IR 感測器校準設計，無需外接控制器，操作簡便。


SBIR Infinity EX 系列絕對溫度黑體，具備毫卡文級穩定性、高均勻性及 iProbe 智慧校準，提供多種尺寸與溫度範圍，可選 VANTABLACK 塗層，紅外測試與校準的理想選擇。

立即聯繫奧創系統團隊，無論您的預算限制為何，實際的系統配置都能因應您的光圈需求、測試場地與待測系統特性進行最佳化，請聯繫「奧創系統 (Ultrontek)」，我們將協助您以最高性價比的微測輻射熱計配置，實現軍規等級的 LWIR NUC 校準效能。
