突破次世代 AESA 雷達量產瓶頸
TRM 模組高速脈衝特性分析與全自動化測試技術



在當今電子戰（EW）與高階航太防禦系統的發展進程中，主動電子掃描陣列（Active Electronically Scanned Array, AESA）雷達已全面取代傳統的機械掃描雷達，AESA 雷達的實體基礎，是由成百上千甚至上萬個獨立的「傳輸/接收模組（TRM）」以陣列形式緊密排列而成，透過直接數位合成（DDS）與後端的演算法控制，系統能在微秒級別內獨立調整每一個 TRM 的射頻相位與振幅，進而實現波束賦形（Beamforming）、空間零陷（Spatial Nulling）以及多目標同步追蹤。

隨著國際軍規標準（如 MIL-STD 系列與各國國防部的高階雷達驗收準則）對雷達解析度、等效全向輻射功率（EIRP）以及旁瓣抑制（Sidelobe Suppression）的要求日益嚴苛，TRM 內部的半導體製程已全面轉向具備高功率密度特性的氮化鎵（GaN）技術，GaN 元件雖然帶來了功率的躍升，但也伴隨著極度複雜的熱瞬態效應（Thermal Transients）與電荷捕捉記憶效應，因此所有針對 TRM 的特性分析，強制規定必須在嚴格的「脈衝模式（Pulsed Mode）」下進行，且量測的時窗必須精準落在脈衝的特定穩態區間內。

當微波測試工程師與自動化測試設備（ATE）架構師試圖將實驗室等級的精密 TRM 測試，擴展至半導體封測廠或雷達組裝線的大規模量產環境時，實務上將不可避免地撞上三大深藏於射頻計量學與系統整合底層的嚴酷物理挑戰。

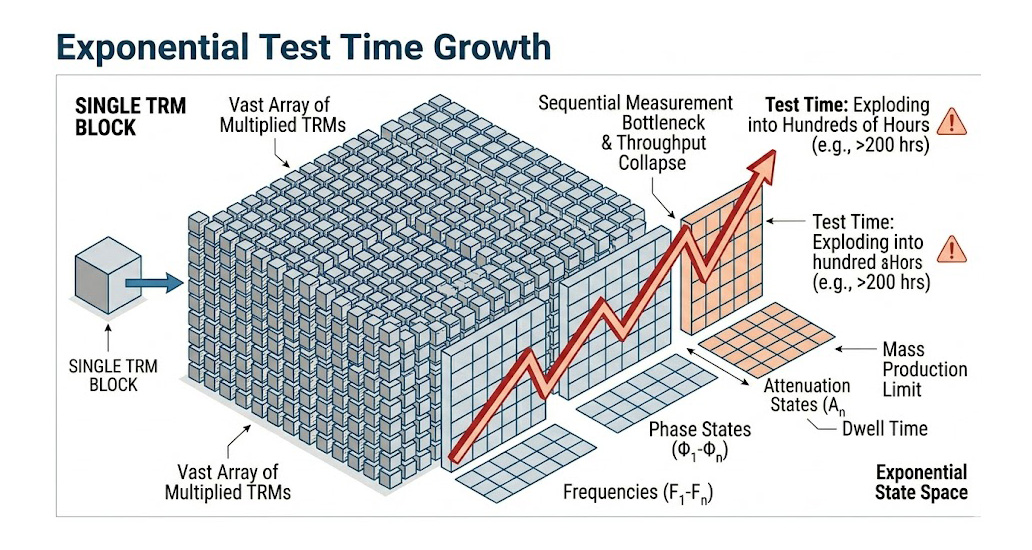

狀態矩陣乘數爆炸 (State Matrix Multiplication) 導致的測試時間崩潰

TRM 並非單純的放大器，它是一個高度整合的微波子系統，一個典型的 TRM 內部包含了高功率放大器（HPA）、低雜訊放大器（LNA）、數位移相器（Phase Shifter）、數位衰減器（Attenuator）以及高速射頻切換開關。

在進行完整的 TRM 特性分析時，工程師必須窮舉其所有的運作狀態，假設一個 TRM 具備 6 位元的移相器（64 個相位狀態）與 6 位元的衰減器（64 個衰減狀態），光是單一頻率下的靜態組合就高達 4,096 種；若測試計畫要求涵蓋 100 個不同的操作頻率，且必須分別在發射（Tx）與接收（Rx）模式下量測脈衝功率、脈衝 S 參數，這意味著單一顆 TRM 就需要執行近百萬次的獨立量測擷取（Data Acquisition）。

在傳統的測試儀器架構中，每一次狀態的改變（例如切換到下一個相位）都需要透過電腦發送指令，儀器內部合成器需要時間鎖定（Settling Time），接收端也需要駐留時間（Dwell Time）來獲取足夠的訊號雜訊比，這種循序漸進的非同步量測方式，會讓單一 TRM 的完整測試時間長達數小時，當面對一部 AESA 雷達所需的上萬顆 TRM 時，這種呈指數級膨脹的測試工時，會徹底癱瘓量產量（Throughput），讓雷達系統的交付期變得遙遙無期。

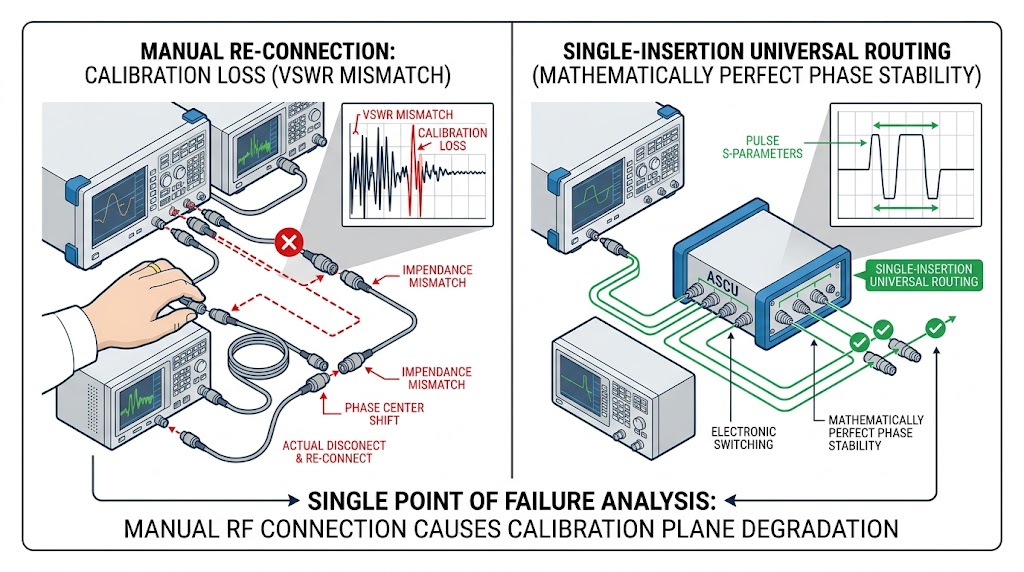

多重儀器配置下的「射頻纜線插拔」與脈衝校準平面 (Calibration Plane) 衰退

一個及格的 TRM 驗收測試，量測項目極端廣泛，跨越了不同的儀器領域，測試發射路徑（Tx Path）的輸出功率、增益壓縮點與脈衝包絡（Pulse Profiling）通常依賴高階向量網路分析儀（VNA）或峰值功率計；然而，測試接收路徑（Rx Path）的雜訊指數（Noise Figure），特別是在脈衝狀態下的高階量測（Pulse Noise Figure），往往需要極低底噪的頻譜分析儀（Spectrum Analyzer）才能達成。

在傳統的測試台（Test Bench）設計中，由於缺乏具備極高隔離度與極低損耗的自動化訊號路由模組，現場測試操作員經常被迫在測試中途，手動將連接在待測物（DUT）上的精密同軸電纜從網路分析儀拔下，再重新鎖固到頻譜分析儀上。

在微波頻段（如 X-Band 或 Ku-Band），這種「人工作業」是計量學上的災難，每一次同軸接頭的旋鬆與鎖固，都會產生無法預測的微米級幾何變化，導致嚴重的相位中心偏移（Phase Center Shift）與阻抗不匹配（Impedance Mismatch），更致命的是，手動插拔會瞬間摧毀測試開始前花費數小時建立的系統誤差修正模型（System Error Correction），在沒有完美校準平面（Calibration Plane）的情況下，所測得的 TRM 通道間相位差（Phase Imbalance）將充滿人為誤差，一旦這些帶有偽性偏差的模組被組裝上雷達陣列，AESA 最核心的空間波束賦形能力將徹底瓦解。

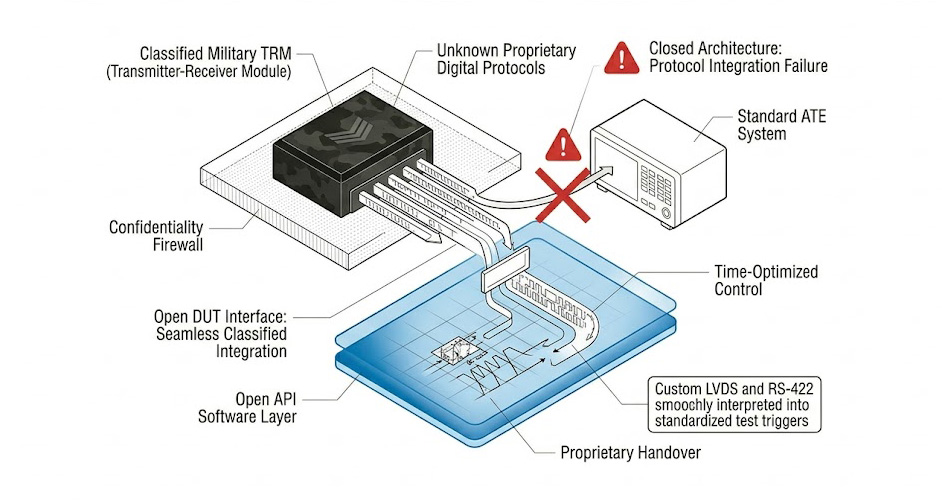

軍規機密壁壘下的「專有數位協定」與硬體即時控制同步斷層

除了微波射頻訊號，TRM 的運作極度依賴高速數位控制介面，為了在微秒內完成波束的空間切換，國防合約商與雷達製造廠通常會開發極度機密且高度客製化的底層通訊協定，這些協定可能運行於 LVDS、RS-422、RS-485 或特殊的 TTL 介面上。

自動化測試設備必須精確地模擬雷達的後端控制單元（Beam Steering Controller），在發送射頻微波脈衝的「前幾奈秒」，透過這些專有介面將 TRM 設定至正確的收發狀態與相位權重，實務上的痛點在於，傳統的 ATE 系統架構通常是封閉的，當系統整合商試圖將雷達廠高度機密的控制時序寫入 ATE 的硬體觸發單元時，往往被要求進行耗時的 FPGA 重新編程，或被迫將機密的通訊協定細節洩露給儀器供應商。

此外，如果數位控制指令的下達時間（Control Handover）與射頻儀器的脈衝觸發時脈（Trigger Clock）之間存在微小的網路抖動（Jitter），量測視窗就會錯位，擷取到的將是 TRM 狀態切換過程中的不穩定暫態（Transients）而非完美的脈衝平頂（Pulse Roof），缺乏一個既能確保軍工機密不外洩，又能達成亞微秒級（Sub-microsecond）「射頻-數位」絕對同步的開放式測試介面，是 TRM 測試自動化過程中最難跨越的軟硬體整合鴻溝。

面對次世代 AESA 雷達 TRM 模組在高速脈衝特性分析與大規模量產測試中所遭遇的狀態矩陣膨脹、校準平面衰退與機密數位控制整合等三大計量極限挑戰，我們提供專為高階雷達模組打造的全自動化測試解決方案，協助客戶打破產能與精度的物理枷鎖，確保每一顆 TRM 皆能釋放最大潛能。

突破測試時間極限的高速核心：R&S®TS6710 自動化測試系統

針對矩陣乘數爆炸與纜線插拔災難，我們推薦導入專為雷達生產測試設計的 R&S®TS6710 TRM 雷達測試系統。

Rohde & Schwarz 的統一測試平台，涵蓋從 AESA TRM 驗證、發射機脈衝穩定性量測到威脅模擬與干擾器評估的全流程，加速您的雷達與電子作戰系統開發週期。

• 單一脈衝多重量測與極速產能優勢：
  R&S®TS6710 的硬體核心徹底顛覆了傳統的循序量測思維，系統充分利用了 R&S 高階向量網路分析儀的頂級硬體處理速度，具備在「單一脈衝內執行多重量測」以及「快速頻率掃描 (Fast Frequency Sweep)」的強悍能力，這意味著系統能以極高的效率遍歷 TRM 龐大的相位與衰減狀態矩陣，大幅減少模組狀態變更的必要等待時間，在實際產線應用中，這項技術可將原本傳統測試系統需要耗費數小時才能完成的完整 TRM 特性分析，無情地壓縮至短短幾分鐘，協助客戶實現最高測試速度與無與倫比的量產產出。

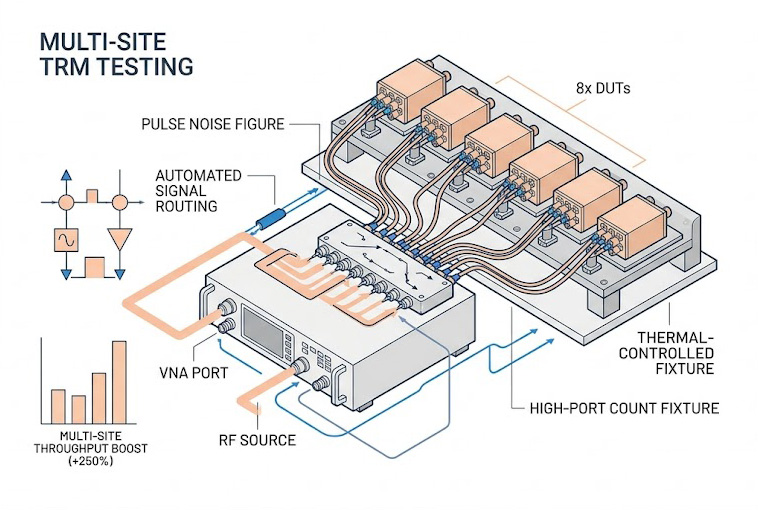

• 單一插拔的無損自動化路由優勢：
  為克服手動插拔帶來的校準衰退，R&S®TS6710 內建了精密的「訊號處理單元 (Signal Conditioning Unit)」，透過這個高度整合的切換矩陣，系統將網路分析儀與選配的高階頻譜分析儀完美融合，使用者只需將 TRM 晶片或模組進行一次性的實體對接（Single-Insertion），包含複雜的脈衝 S 參數、增益與脈衝雜訊指數（Pulse Noise Figure）在內的所有嚴苛測試，皆能在無需重新連接纜線的狀態下全自動運行。搭配系統的多埠軟體校準程序，確保了量測的絕對準確度與高重複性。

搭配 R&S ZVAX-TRM 訊號處理單元，所有測試都能在無需人為互動的情況下自動執行，包括埠多工處理。

捍衛機密與微秒同步的數位大腦：TRM 測試函式庫與 R&S®CompactTSVP 模組化平台

為解決軍規機密數位協定整合與硬體時序斷層的困境，我們提供高度彈性且安全的 TRM 測試函式庫 (TRM Test Library) 與 R&S®CompactTSVP 硬體控制平台。

• 絕對機密的開放式 DUT 介面優勢：
  TRM 測試函式庫將數十年累積的雷達專業知識封裝為強大的軟體底層，並極具智慧地提供了一個完全開放的待測物 (DUT) 控制介面，這個架構允許客戶的系統整合商在本地（Local）獨立進行程式設計與部署，雷達製造商完全不需要向外界透漏任何核心的技術訣竅或專有參數，便能輕鬆將自家的機密控制協定寫入測試系統，確保了國防級別的完全機密性。
• 時間最佳化的時序同步優勢：
  在硬體執行面，整合的 R&S®CompactTSVP 模組化平台提供了靈活的數位與類比控制介面，完美支援 LVDS、RS-422、RS-485 等所有常見的軍規通訊標準，其內建的「時間最佳化控制程序」能在完全不需進行繁瑣 FPGA 重新編程的前提下，達成控制權轉移與射頻脈衝激發的完美微秒級同步，從底層消除網路抖動，協助研發與產線端獲得最純淨、無相位落後的極致測試數據。

TRM 的設計參數是針對特定雷達的，並具有機密性，控制每個 TRM 需要特定的介面、協定和觸發器進行測試，R&S®TS6 TRM 測試程式庫提供了一個用於 TRM 控制的開放式軟體介面，其外掛程式可在本地進行程式設計，並與所有 R&S 硬體協同運作，結合廣泛的測試參數，整個測試配置都可以在本地完成

立即聯繫奧創系統讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的 AESA 測試應用、TRM 規格、產線場地限制及待測物通訊特性而有所不同。如需深入規劃與 R&S®TS6710 系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
