航太光電高溫極限測試：1000°C 腔體黑體輻射源之熱物理



航太極端熱輻射測試的嚴苛環境與法規演進

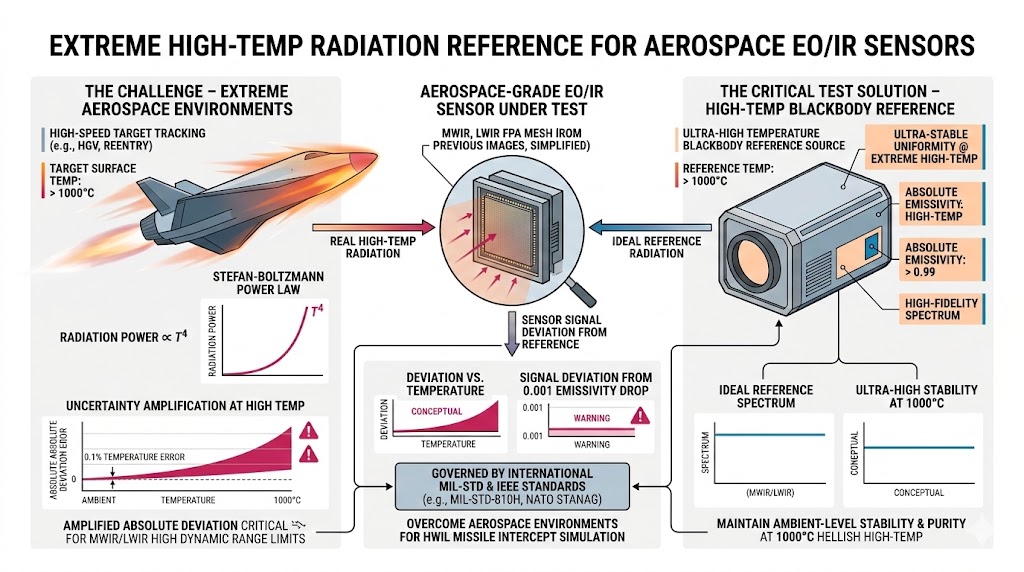

進入 2026 年，隨著極音速滑翔載具（HGV）、大氣層重返載具以及高能雷射武器防禦系統的發展，航太等級光電感測器（E-O/IR Sensors）所面臨的觀測環境已達到極端的熱力學邊界，當感測器需要追蹤以數馬赫速度飛行的目標，或是觀測處於劇烈燃燒狀態的火箭發動機尾焰時，目標物表面的物理溫度往往輕易突破攝氏六百度，甚至逼近攝氏一千度。

在這樣的技術背景下，國際軍規與工業標準經歷了前所未有的嚴格修訂，例如針對航太光電載荷熱適應性的 MIL-STD-810H 規範、北約 STANAG 關於高溫目標特徵化（Target Signature Characterization）的標準，以及 IEEE 針對硬體迴路（HWIL）飛彈攔截模擬的最新準則，皆對測試實驗室中的「極端高溫輻射基準源」提出了近乎苛求的規範，測試規範之所以如此嚴苛，根本原因在於史蒂凡－波茲曼定律（Stefan-Boltzmann Law）的物理本質：物體釋放的總輻射能量與其絕對溫度的四次方成正比。

這意味著在高溫極限狀態下，哪怕是百分之零點一的溫度誤差或是千分之一的發射率下降，都會導致輻射能量輸出產生巨大的絕對數值偏差，當工程師在實驗室中試圖精確校準中波紅外線（MWIR）或長波紅外線（LWIR）感測器的高動態範圍極限時，測試設備（黑體輻射源）必須在攝氏一千度的煉獄級高溫下，依然維持如同常溫般穩定的輻射均勻度與絕對純淨的光譜發射率。然而，在真實的物理世界中，要同時克服高溫材料氧化、空氣對流擾動以及熱慣性遲滯，是一場對抗熱力學定律的終極工程挑戰。

極端高溫測試實務難題

在進行高溫目標模擬、感測器飽和極限測試以及寬動態範圍非均勻性校正（NUC）時，研發工程師與熱力學分析師經常遭遇以下三大技術痛點：

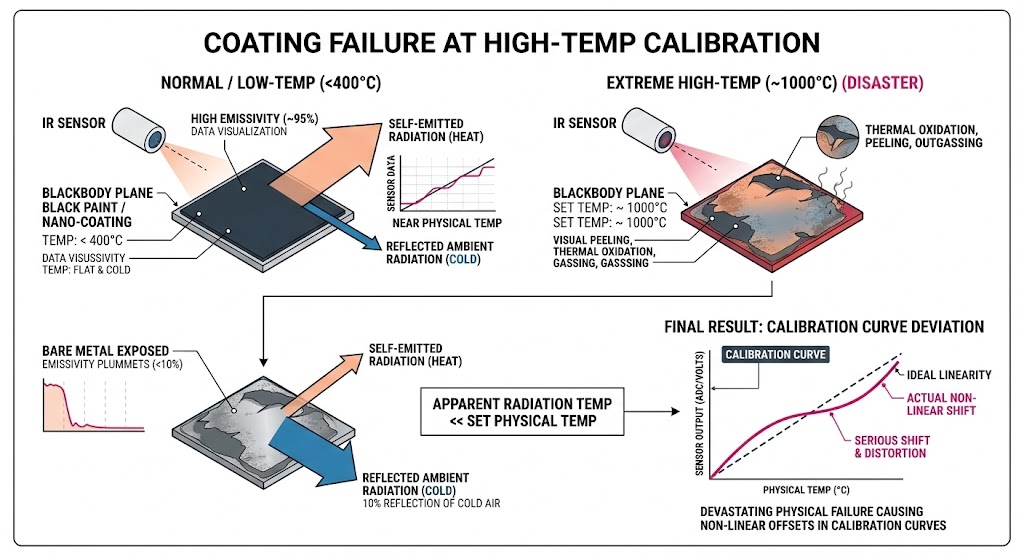

平面塗層的熱降解與高溫「表觀溫度」失真

在常溫或中低溫測試中，工程師通常使用表面塗佈特殊高發射率黑漆的金屬平板作為黑體，然而當設定溫度超過攝氏四百度、甚至逼近一千度時，傳統的化學塗層將面臨毀滅性的物理考驗。

在高溫環境下，任何漆面或奈米塗層都會發生嚴重的熱氧化、剝落或釋氣（Outgassing）現象，一旦塗層的物理結構被破壞，金屬基板的裸露將導致該區域的紅外線發射率從百分之九十五急遽暴跌至百分之十以下，我們可以用純物理的敘述來理解這個災難：物體釋放的總輻射通量包含了自身發射的熱輻射，以及反射自周遭環境的冷輻射，如果黑體設定在攝氏一千度，但其發射率因為塗層失效而降至百分之九十，這百分之十的反射率將會把實驗室周遭的冷空氣溫度「反射」進感測器中，這會導致感測器量測到的「表觀輻射溫度」遠低於設備設定的物理真實溫度，使得所有針對高溫目標特徵建立的校準曲線產生嚴重的非線性偏移。

為了解決材料極限，高溫測試必須捨棄平面設計，改採「幾何腔體（Cavity）」架構，腔體黑體的物理原理是製造一個深孔（如圓柱或圓錐形內部結構），當內壁發出熱輻射時，光子會在狹窄的腔體內部進行無數次的漫反射，每一次反射都會被腔壁再次吸收並重新發射，這種基於幾何形狀的光學陷阱機制，能在完全不依賴脆弱化學塗層的情況下，將幾何有效發射率人為推升至百分之九十八以上，然而腔體的深寬比限制了輻射輸出的孔徑大小，這對後續的光學對位帶來了極大的挑戰。

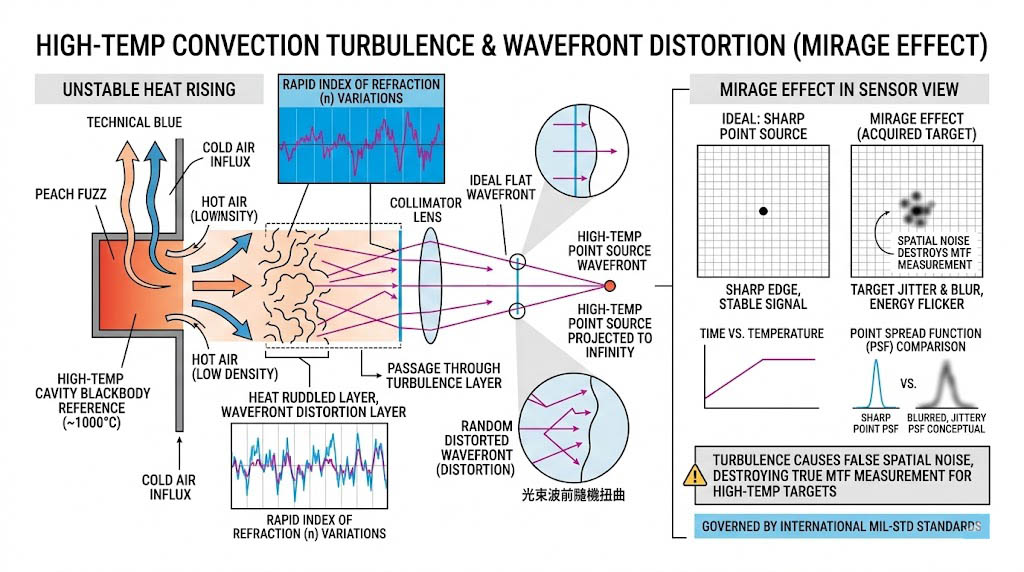

高溫對流擾動與光學波前畸變

在實驗室的空氣環境中啟動一個攝氏一千度的高溫熱源，等同於在光學平台上製造一個微型火爐，這裡隱藏著第二大物理痛點：「空氣折射率的劇烈波動」。

當腔體黑體以極高的溫度向外輻射時，緊貼在黑體開口處的空氣會被瞬間加熱，熱空氣的密度較低，會迅速向上對流上升，而周遭的冷空氣則會不斷湧入補充。這種劇烈的熱對流會在黑體開口前方形成一層極度不穩定的「熱擾動層」，空氣密度的快速變化意味著光學折射率的快速變化，當高溫黑體的紅外線輻射穿過這層熱擾動空氣，或者當工程師使用準直儀將這個高溫點源投射至無窮遠處時，光束的波前（Wavefront）會發生嚴重的隨機扭曲；在感測器的畫面上，這會表現為目標邊緣的持續抖動、模糊與能量閃爍，這在光學上被稱為「海市蜃樓效應（Mirage Effect）」，如果測試設備缺乏針對開口處的熱氣流導引設計，或是缺乏強化的光圈隔熱擋板，這種由空氣擾動引起的虛假空間雜訊，將使工程師完全無法驗證感測器在觀測高溫目標時的真實空間解析度（MTF）。

極端熱慣性下的升降溫遲滯與 PID 控制震盪

在進行系統級的動態範圍掃描時，測試腳本往往要求設備在多個高溫設定點之間進行切換（例如從攝氏三百度迅速提升至八百度，隨後降回五百度）。

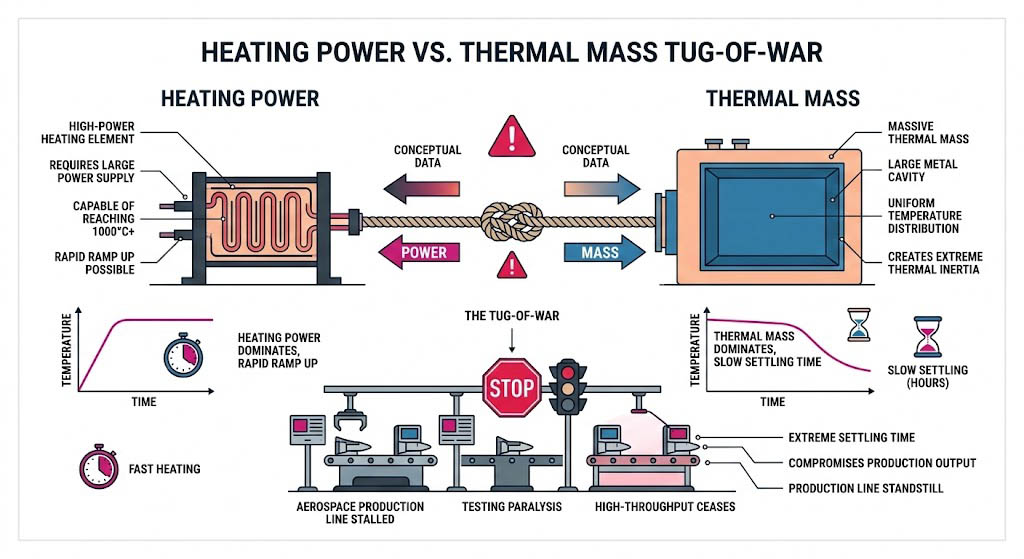

這引發了熱動力學上的第三大衝突：「加熱功率與熱質量的拔河」，為了讓一個金屬腔體均勻地達到一千度，必須使用極大功率的加熱元件，同時腔體本身必須具備足夠的熱質量以維持溫度的絕對均勻，然而龐大的熱質量將帶來極端的熱慣性，當系統試圖從一千度降溫時，如果僅依靠自然輻射與對流散熱，可能需要耗費數小時才能達到新的熱平衡點。

此外，傳統的閉迴路控制系統在應對這種極端高溫差時，往往會產生嚴重的「溫度過衝（Overshoot）」，當強大的加熱電流將溫度推升接近一千度時，如果控制演算法不夠精密，熱能會因為慣性衝破設定點，隨後在設定點上下反覆震盪數十分鐘，在講求高通量的航太測試產線中，這種漫長的穩定等待時間（Settling Time）會讓整體測試效率徹底癱瘓。工程師經常在「犧牲溫度穩定度」與「妥協測試產能」之間面臨痛苦的抉擇。

極端高溫校準的配置

為了徹底克服高溫發射率衰減、消弭熱對流引起的光學畸變，以及突破升降溫遲滯的物理限制，建構無懈可擊的高溫測試基準，研發實驗室必須捨棄傳統加熱爐的粗糙設計，轉而採用依據嚴謹熱力學幾何與先進電子控制打造的「高溫腔體輻射系統」，針對航太級光電測試平台，其核心配置邏輯可精煉為以下三大技術路徑：

深度優化幾何的高溫腔體架構

當測試任務涉及攝氏五百度至一千度的極限範圍時，系統必須配置「高寬深比的幾何腔體」，配置邏輯要求捨棄任何依賴表面塗層的平面黑體，高階腔體內部必須採用耐極端高溫且熱傳導率優異的特殊合金或陶瓷材料，透過精密的內部幾何角度設計，確保從腔體底部發出的紅外光子在逸出開口前，必須經歷至少五到七次的內部漫反射，這種配置能確保在中長波紅外線的全頻段內，將等效發射率穩固地推升至大於百分之九十八的境界，提供最純淨、無反射干擾的絕對高溫目標基準。

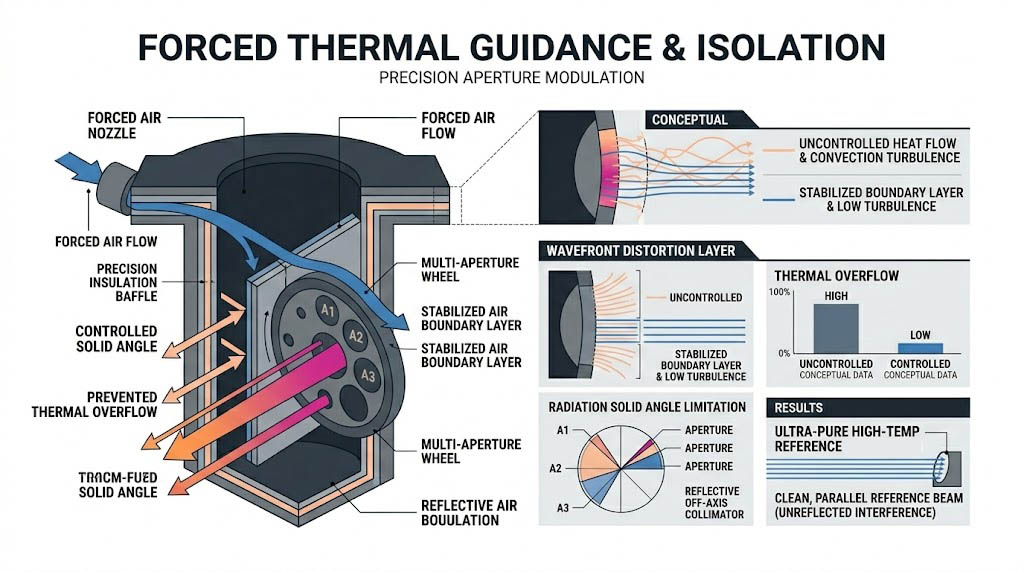

強制熱導引與隔離的光機介面設計

為了解決熱擾動與波前畸變，高溫黑體的光學開口必須配置「主動或被動式熱隔離防護」，系統前端必須整合精密加工的隔熱擋板與多孔位光圈輪，這不僅能精確限制高溫輻射的輸出立體角（Solid Angle），避免多餘的熱能外溢烘烤光學平台上的其他精密透鏡；更能在幾何上穩定開口處的空氣邊界層，大幅降低對流擾動的劇烈程度，當結合反射式離軸準直儀時，這種純淨的高溫點源能被完美轉換為無像差的平行光束，精確模擬數十公里外的極音速發動機熱特徵。

高解析度預測性 PID 與熱動態極速驅動

針對高溫測試的產能瓶頸，系統的控制大腦必須走向「高解析度預測性演算」，配置的核心在於將微處理器與具備極高供電瓦數（例如高達近兩千瓦）的加熱模組結合，溫控演算法必須具備高解析度的比例-積分-微分（PID）控制邏輯，能夠預測腔體龐大熱質量的慣性行為，在接近一千度設定點時提前進行微幅的功率收斂，從而實現近乎零過衝（Zero Overshoot）的完美著陸，同時系統的機械與熱傳結構必須經過最佳化，以確保從常溫飆升至一千度，或從一千度冷卻至常溫的時間被壓縮至最短，徹底解放高通量自動化測試的產能。

以系統級思維突破高溫輻射測試極限

面對上述嚴苛的航太測試標準、極端的熱梯度物理干擾以及漫長的熱平衡遲滯難題，要解決一千度高溫下的發射率衰減、確保點源輻射的光學波前純淨度，並大幅提升測試產線的動態轉換效率，現代研發實驗室需要經過精密熱力學計算與光機電深度融合的系統級架構。

奧創系統深知高階航太感測器與尋標器特性化測試的痛點，我們提供 SBIR 4100 系列高溫腔體黑體，協助客戶建立無可挑剔的高溫光電真理。

SBIR 4100 高溫腔體黑體，操作達 1000°C，具 0.98 發射率、優異均勻性與穩定性；快速升降溫縮短測試時間，高精度 PID 控制，支援 GPIB/RS-232。適用嚴苛紅外校準測試。

突破塗層物理極限的創新腔體設計

針對極限高溫下發射率衰減的致命問題，我們推薦 SBIR 4100 高溫腔體黑體 提供了從 50ºC 至高達 1000ºC 的寬廣絕對溫度範圍，其核心採用了創新的 1 吋直徑腔體幾何設計，這種獨特的架構不依賴脆弱的表面塗層，而是透過內部的多次反射光學陷阱，確保在 2µm 至 14µm 的關鍵紅外光譜範圍內，發射率穩定維持在 > 0.98 的極高水準，這能有效協助客戶符合軍規標準中最嚴格的輻射度校準要求，確保高溫目標模擬的絕對真實性。

卓越的溫度穩定性與動態升降溫效能

為了解決熱慣性導致的測試效率低落，4100 系列搭載了先進的微處理器控制器，內建高解析度增強型 PID 溫控伺服演算法，這項技術能對高達 1760W 的加熱功率進行精密調控，提供近乎零漂移與極低抖動的穩定度（短期 ±0.30ºC，長期 ±0.50ºC），更重要的是，其創新的腔體設計顯著加快了動態變化速率，升溫速率可達 +0.50ºC/秒，而冷卻速率亦提升至 ±0.20ºC/秒，這種快速的溫度轉換能力，能大幅縮短執行多點高溫測試所需的整體時間，有效提升產量。

無縫整合的高階自動化測試生態系

4100 系列在標準配置中即包含了一個實用的八孔位手動光圈輪，允許使用者快速定義輻射源的有效區域大小，為了實現系統級的自動化，該系統支援完整的 IEEE-488 (GPIB) 或 RS-232 遠端通訊介面，這套高溫腔體黑體能與 STC 系列離軸牛頓式準直儀 以及 IRWindows™5 自動化測試軟體 進行深度無縫整合，透過軟硬體結合，研發人員只需透過直覺的圖形化介面，即可一鍵自動控制 1000ºC 高溫點源的變化，並將其轉化為完美的無窮遠平行光束，精確執行高溫目標的 MTF 掃描與靈敏度驗證，徹底排除人為操作帶來的光學對位與熱擾動變數。
