航太複合材料檢測：高速中波紅外線影像在非破壞性評估之挑戰

在現代航太工程與高階製造領域，碳纖維強化聚合物 (CFRP) 等複合材料已被廣泛應用，然而這類材料在製造或服役過程中，極易產生肉眼無法察覺的微小脫層 (Delamination)、孔洞或水分侵入，為了在不破壞結構的前提下進行大面積掃描，主動式非破壞性檢測 (Active NDT) 已成為業界標準；其運作物理機制是透過高能閃光燈或超音波對材料表面施加瞬態熱脈衝，並利用高階紅外線攝影機記錄表面熱量向內部傳導的熱衰減曲線 (Thermal decay curve)，由於材料內部的缺陷會阻礙熱傳導，進而在表面形成微小的溫差特徵。

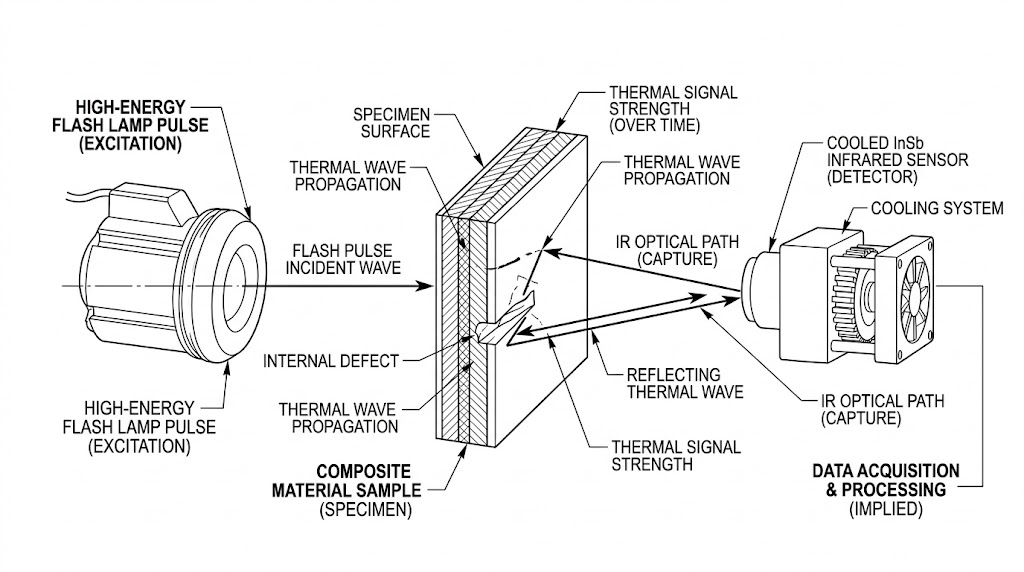

此圖為高能量閃光燈激發的主動熱成像檢測示意圖，高能量脈衝產生的熱波穿透複合材料試片，經由內部缺陷反射後，由冷卻式銻化銦紅外線感測器擷取。

在此應用中，中波紅外線 (MWIR, 3-5 µm) 波段因具備極佳的熱對比度與較低的背景雜訊干擾，成為捕捉這些微克耳文 (mK) 級溫差的關鍵，然而隨著航太零件的檢測規範日益嚴苛，傳統的工業級非冷卻熱像儀已無法滿足高速、高解析度的動態熱特徵分析需求；另一個觀點是非冷卻設備在建置成本上具有絕對優勢；但在絕大多數的高階 NDT 情境下，其時間遲滯與熱靈敏度極限，會導致深層或微小缺陷的訊號被雜訊淹沒。在實務的 NDT 實驗室中，工程師往往必須面對以下三大嚴峻的量測挑戰。

實務上的三大難題

高速熱暫態事件與幀率 (Frame Rate) 的物理拉扯

當高能熱脈衝施加於高導熱材料（如金屬基複合材料）時，其表面的熱瞬變發生在幾毫秒之內，若攝影機無法提供 100 Hz 乃至高達 400 Hz 以上的真實全域幀率，系統將無法建立足夠密集的資料點來重建熱衰減曲線；傳統設備若要提升幀率，往往必須大幅縮減感測視窗 (Windowing)，這不僅犧牲了單次檢測的覆蓋面積，更使得大型航太蒙皮的掃描效率大幅低落。

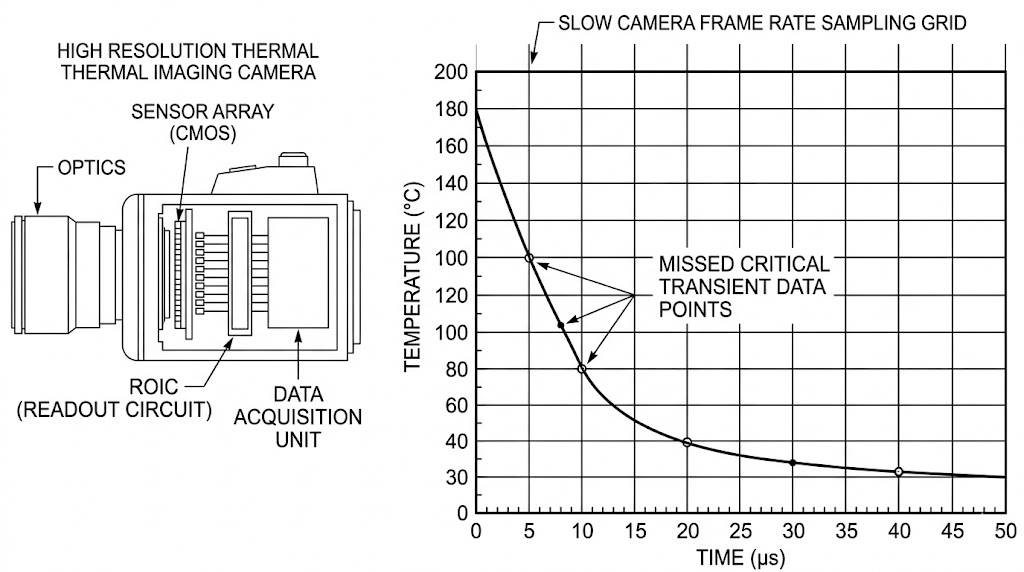

這張示意圖展示了熱顯像技術中的資料取樣問題：左側為熱顯像儀的剖面圖，標示了光學元件（Optics）、CMOS 感測器陣列、讀出電路（ROIC）以及資料擷取單元；右側則是溫度對時間的圖表，該圖表顯示由於熱顯像儀的訊號取樣頻率過低（即「取樣網格」過於稀疏），導致在熱暫態快速下降的陡峭階段，漏失了關鍵的資料點，這說明了當物體溫度快速變動時，必須使用更高取樣率的設備才能準確記錄。

極端初始熱對比下的動態範圍飽和

在閃光燈激發 (Flash Thermography) 測試中，材料表面會在瞬間達到極高溫度，隨後迅速冷卻至接近室溫，這種極端的輻射能量跨度，要求感測器必須具備極高的動態範圍，若設定較長的積分時間 (Integration time) 以便在冷卻後期捕捉微弱的缺陷溫差，感測器極易在初始閃光瞬間發生飽和溢出 (Blooming)，導致最關鍵的淺層缺陷數據完全遺失。

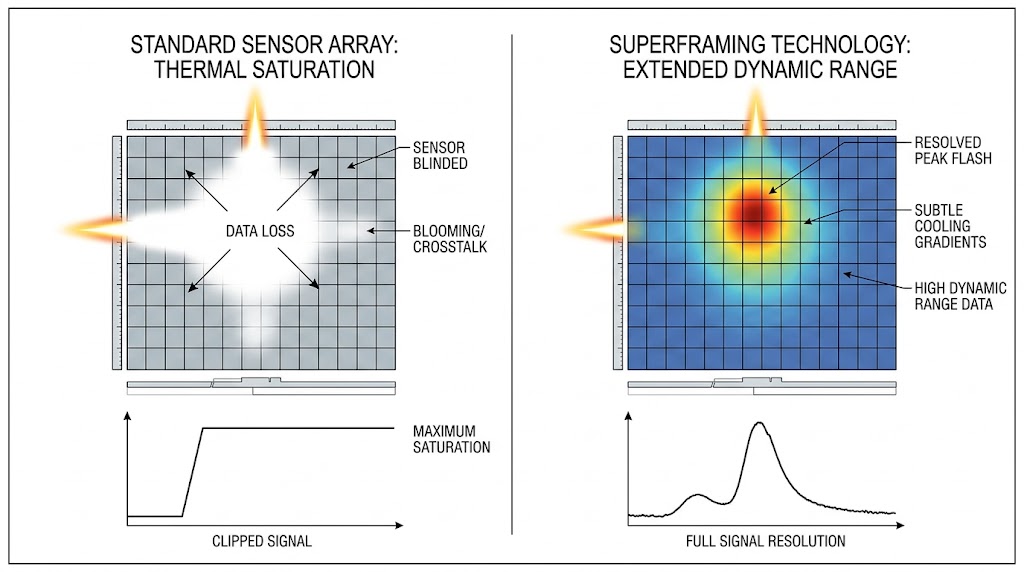

本圖為超幀技術單點聚焦示意圖：它比較了標準感測器（左）因強熱源致盲、光暈導致數據丟失，而「超幀」（右）能擴展動態範圍，精確解析峰值與微妙梯度，實現完整訊號。

微小熱特徵與感測器熱靈敏度 (NEdT) 限制

隱藏於複合材料深層的脫層缺陷，傳導至表面的溫差特徵往往小於 50 mK；傳統非冷卻微測輻射熱計的雜訊等效溫差 (NEdT) 通常在 50mK 至 100mK 之間，這意味著深層缺陷的微弱訊號會直接被設備自身的底噪所掩蓋，要取得純淨且可量化的熱擴散數據，依賴未深度製冷的感測材料將無法建立穩定的高訊噪比 (SNR) 測量基準。

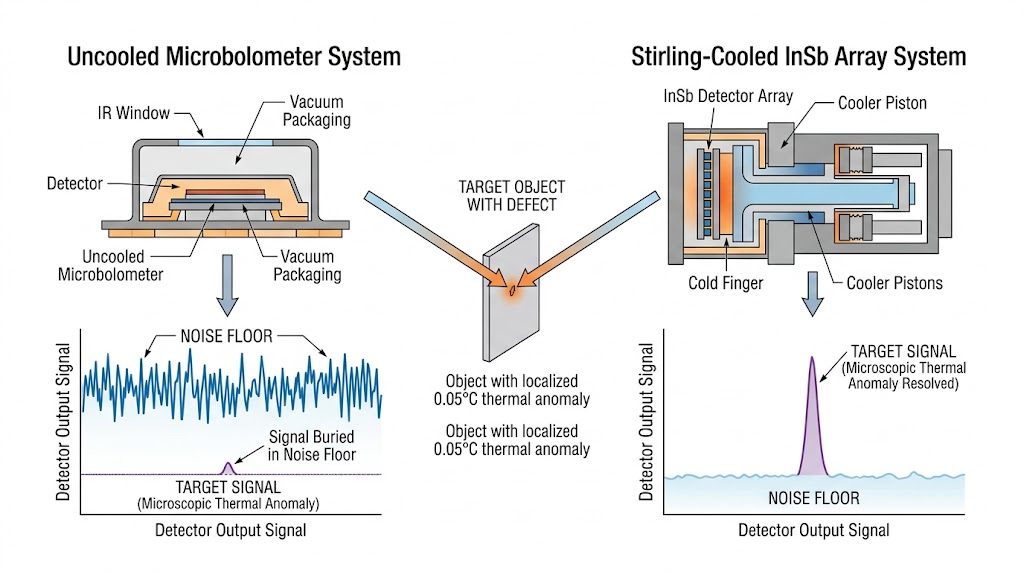

這張技術對比示意圖顯示，斯特林冷卻式銻化銦（InSb）陣列系統（右）與非冷卻式微測輻射計系統（左）相比，具有更低的雜訊底限，因此能清晰解析淹沒在非冷卻系統雜訊中的0.05°C微小熱異常缺陷訊號。

針對上述嚴苛的工業檢測與動態熱特徵分析挑戰，奧創系統推薦導入基於深度製冷技術的高解析度 MWIR 影像量測架構，我們提供 SBIR IRCameras 從光學頻譜覆蓋、動態範圍擴展到精準熱數據擷取的「從模擬到驗證的一站式方案 (Turnkey Solution)」；針對高階 NDT 實務上的痛點，我們推薦 IRCameras 旗下的 Mid Wave 900 (IRC900) 高階中波紅外線攝影機系列。

IRC900 系列搭載史特林冷卻 InSb 感測器，提供 <1.0 μm 至 5.3 μm 光譜響應與高達 475 Hz 幀率，專為半導體分析、彈道測試及材料研究設計，解決雜訊與動態範圍痛點。

首先，為突破熱靈敏度與微小特徵擷取的極限，IRC900 系列採用了封閉式史特林製冷 (Stirling cooled) 的高效能銻化銦 (InSb) 焦平面陣列，此架構能將 NEdT 壓低至 18 mK 至 30 mK 的極致水準，確保在複合材料冷卻的尾聲，依然能清晰解析深層缺陷帶來的微米級溫差特徵。

其次，面對閃光燈激發時的高動態範圍難題，IRC900 系列內建了先進的超幀技術 (SuperFraming)，該技術允許系統在單一測試過程中，自動交錯並融合多組不同長短的積分時間，徹底消除高溫瞬間的飽和溢出 (Blooming) 盲區，同時保留低溫區段的細節，完美對接高對比度的熱傳導曲線分析。

最後，為滿足高速熱暫態的捕捉，IRCameras 提供多種陣列格式選擇，例如 IRC906HS 機型能在 640x512 解析度下支援高達 475 Hz 的超高幀率；而針對大面積掃描需求，IRC912 則提供 1280x1024 的百萬畫素級解析度；搭配 Camera Link 與 GigE 的同步低延遲數位輸出，大幅提升大型航太結構件的檢測量。

這段影片展示了 IRC912 高畫質史特林冷卻中波紅外線 (MWIR) 銻化銦 (InSb) 相機 在高速公路上捕捉的動態熱影像；IRCameras 致力於為需求嚴苛的科學研究、工業監測及軍事應用，研發技術尖端的紅外線熱顯像系統，除了擁有完整的標準型商業相機與整合式探測器低溫冷卻組件 (IDCA) 產品線外，IRCameras 更提供專業的客製化設計與製造服務，能針對特殊的光學規格、結構封裝或空間受限的環境，量身打造符合客戶需求的成像解決方案。

立即聯繫奧創系統，讓我們協助您找到最適合您實驗室的完美解答，實際系統配置將因應您的非破壞性檢測應用、複合材料熱特性、場地限制及自動化規範而有所不同；如需深入規劃與 IRCameras 系統或軟硬體選配搭配建議，請聯繫「奧創團隊」，我們擁有豐富的光電量測與工業系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
