擴增實境 (AR) 與 5G 結合：未來士兵無人機影像共享網路驗證

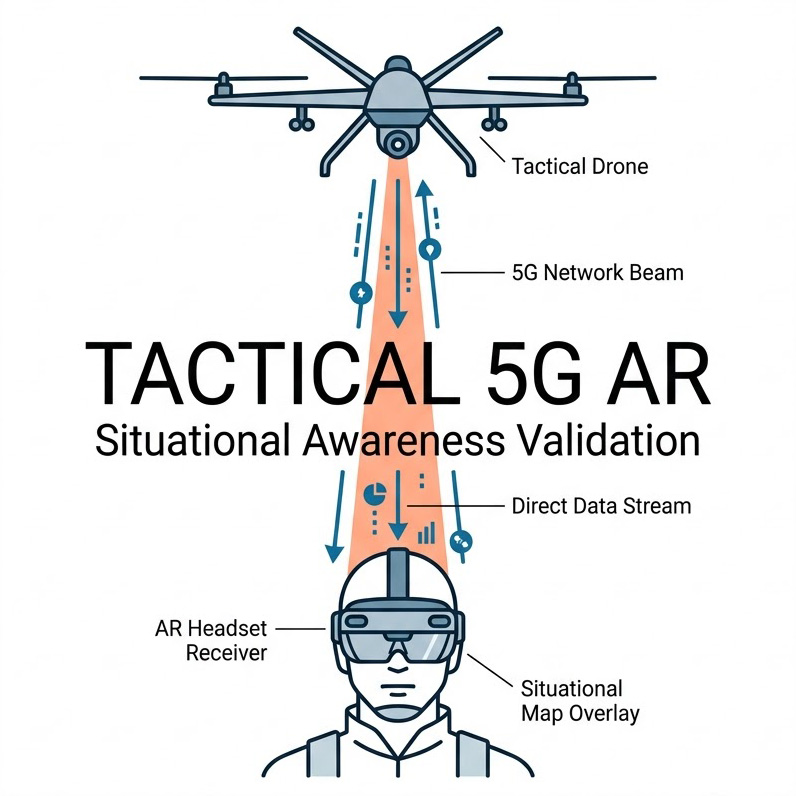

在 2026 年的高對抗性數位戰場中，步兵作戰的致勝關鍵已從單純的火力投射，轉變為「資訊優勢（Information Superiority）」的掌握，現代先進士兵系統（Advanced Soldier Systems）正在經歷一場視覺革命：透過佩戴軍規級的擴增實境（AR）或混合實境（MR）抬頭顯示器，士兵不再需要低頭查看手持的戰術平板；相反地來自於前線戰術無人機（UAV）的高解析度長波紅外線（LWIR）夜視影像、電腦生成兵力（CGF）的敵我識別（IFF）標籤、以及精確的目標距離與 3D 導航路徑，會以即時的全息投影（Holographic Overlay）方式，直接疊加在士兵的肉眼視野中，這種「透過無人機之眼」的即時戰場態勢感知（Situational Awareness）能力，極大地縮短了 OODA 循環（觀察、導向、決定、行動）的時間。

然而要支撐這種高頻寬且對時間極度敏感的跨載具影像共享，傳統的窄頻戰術無線電（Narrowband Tactical Radios）在傳輸容量上已完全不堪重負；而商用的 4G LTE 網路則無法提供決定性的低延遲保證，因此國防體系已全面轉向部署基於 3GPP 第 16/17 版標準的 5G 戰術專網（Tactical 5G Private Networks），5G 網路能夠透過超可靠低延遲通訊（URLLC）與增強型行動寬頻（eMBB）的網路切片技術，為 AR 設備提供專屬的無線電資源，儘管 5G 具備理論上的強大性能，但從系統測試與網路驗證工程師的嚴肅視角來看，要將 AR 與 5G 完美結合並實際部署於戰區，正面臨著極端嚴苛的物理層與服務層次協議（SLA）測試挑戰，一旦網路效能未達軍規安全標準，畫面延遲將導致 AR 標定框偏離真實目標，進而引發致命的友軍誤擊（Fratricide）或嚴重的生理動暈症（Motion Sickness）。

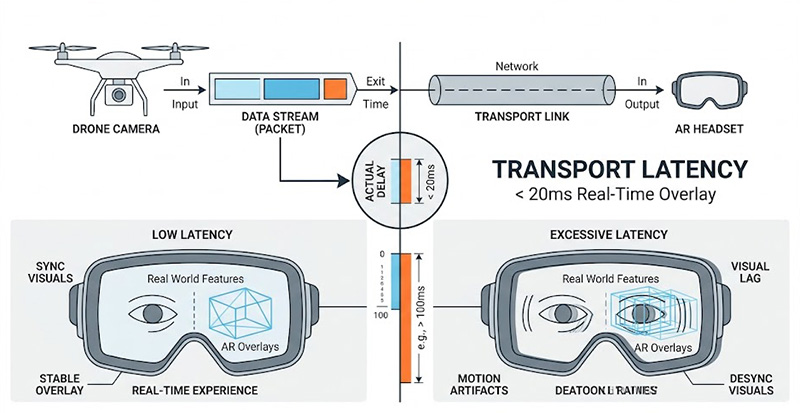

「動態至光子（Motion-to-Photon）」延遲：應用層與傳輸層的嚴苛界線

擴增實境與一般視訊會議最大的不同在於，AR 畫面必須與使用者的頭部運動達到幾何上的絕對同步，根據 3GPP TR 22.804 針對「垂直領域自動化通訊」的軍事應用規範，AR 設備的「應用層來回延遲（Round-trip Latency on Application Layer，包含影像處理與解碼時間）」必須小於 50 毫秒，為了達成這個目標，底層的「傳輸層延遲（Transport Layer Latency）」被嚴格壓縮至小於 20 毫秒，測試工程師的痛點在於，在動態的戰術環境中，網路封包會經歷基站切換（Handover）與無線電資源重新分配，傳統基於 ICMP Ping 的測試完全無法反映真實應用負載下的非對稱延遲，若網路抖動（Jitter）導致某一幀影像延遲超過 20 毫秒，士兵眼前的目標指示框將會發生「空間漂移」，徹底摧毀戰術射擊的精準度。

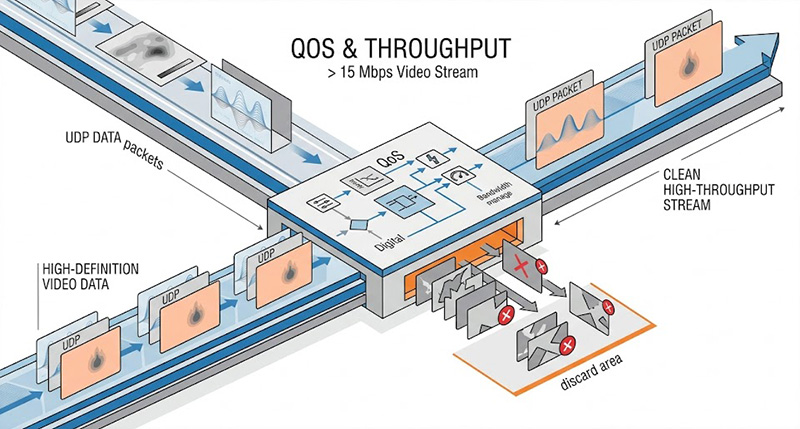

高畫質 LWIR 影像共享的極端傳輸量與封包遺失率限制

當一架偵察無人機將高動態範圍（16-bit HDR）的 LWIR 夜視畫面下行傳輸至 5G 基地台，再由基地台同步廣播至整個步兵小隊的 AR 眼鏡時，網路同時承載著極重的上行與下行負載，對於軍規 AR 應用，網路的 IP 持續傳輸量（Sustainable Throughput）在上下行鏈路皆必須穩定大於 15 Mbit/s（通常支援 60 fps、Full HD 解析度），由於這類即時影像資料流採用無法重傳的 UDP 協定，因此網路對於訊號衰減的容忍度極低，軍規標準要求其封包遺失率（Packet Loss Ratio, PLR）必須嚴格控制在 0.1% 以下，工程師極難在實驗室內模擬同時有數十名士兵與無人機在高負載狀態下，網路是否會因資源排程衝突而發生無預警的掉包與影像破圖（Macroblocking）。

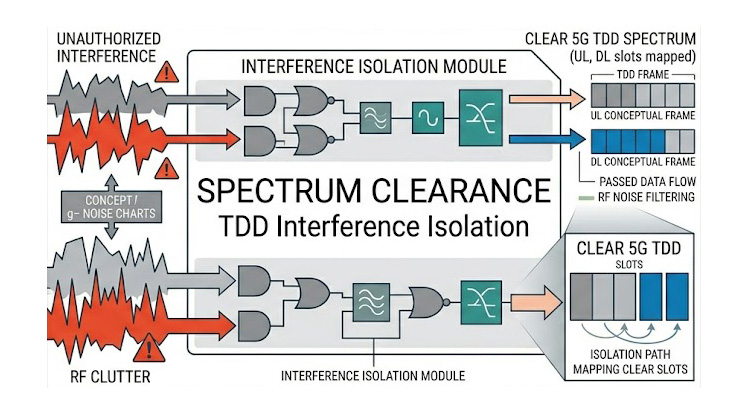

戰術邊緣環境的頻譜淨空與 TDD 干擾濾除

在實際戰區建置機動式 5G 戰術網路時，電磁環境（EME）往往極度惡劣，5G 網路主要採用分時雙工（TDD）技術，高度依賴精確的上下行時槽同步，如果作戰區域內存在未經授權的射頻來源、敵軍的電子戰（EW）寬頻干擾、或是相鄰友軍網路未進行 TDD 同步，將產生嚴重的跨網路干擾，這種干擾會使訊號干擾雜訊比（SINR）急遽惡化，直接削減 5G 網路的覆蓋範圍並導致 AR 資料鏈路中斷，如何在不中斷戰術任務的前提下，以被動方式掃描整個頻段、解碼廣播系統資訊塊（MIB/SIB），並於充滿雜訊的多路徑環境中精準揪出干擾源，是網路優化與部署階段的首要難關。

面對上述嚴苛的 5G 網路效能測試與 AR 應用驗證挑戰，奧創系統推薦導入 Rohde & Schwarz 的 MNT 軍用 5G 專網驗證方案，我們深知當未來士兵的生命安全與戰術決策高度仰賴 AR 眼鏡中的無人機即時影像時，傳統的平均測速軟體已無法滿足任務關鍵（Mission-Critical）等級的可靠度保證，我們強調的優勢在於提供「從頻譜淨空分析到應用層 QoS 極限驗證的一站式方案 (Turnkey Solution)」。

探索 R&S 的軍用 5G 專網測試解決方案，提供從頻譜管理、真實流量模擬到 SLA 驗證的全生命週期測試，確保無人載具、C2 等任務關鍵型應用的低延遲與高可靠度。

針對 AR 應用最嚴格的傳輸層延遲與高傳輸量痛點，方案中無縫整合了 QualiPoc Android 測試終端與 R&S®5G 場測解決方案 (Site Testing Solution)，透過具備精密硬體時脈同步的測試模組，系統能主動產生符合 ITU-T 規範的大容量 UDP 資料流（UDP Stream / Interactivity Test），精準模擬高達 15 Mbps 以上的 LWIR 影像負載，工程師能在士兵移動與無人機飛行的動態場景中，精確量測非對稱的單向延遲、確保傳輸層延遲小於 20 毫秒，並驗證封包遺失率（PLR）是否穩格控制在 0.1% 以下，協助客戶符合最嚴格的 3GPP 軍事應用規範。

QualiPoc Android 為商用智慧型手機的測試工具，專門用來從終端使用者的角度，評估真實的服務體驗品質 (QoE)，它能執行語音、數據、影像串流、低延遲等多種服務品質測試，並提供包含訊令與 IP 層的深度追蹤分析，適合用來驗證與人員相關的通訊應用 (如 MCPTT)


R&S®5G場測解決方案整合了掃描器與 QualiPoc 功能的可攜式場測方案（如肩背包或背負式系統），其特色在於能自動偵測並同時量測多種技術（如 5G 與 LTE），特別適合 NSA 5G 站點的快速驗證，它讓單兵能輕鬆地在複雜地形中，同時執行 RF 覆蓋率量測與真實的服務品質測試。

針對戰術邊緣的頻譜淨空與干擾問題，我們推薦部署 R&S®TSME6 超輕湊行動網路掃描儀，這套被動式監測系統能在 5G 戰術網路開通前，執行全面的頻譜尋獵與 TDD 時槽配置驗證，系統能自動解碼 MIB/SIB 資訊，精準繪製出 3D 空間內的 SINR 覆蓋地圖，確保部隊在充滿電子干擾的複雜戰場中，依然擁有純淨且穩定的無線電資源來維持 AR 影像傳輸。

R&S®TSMx 網路掃描器為被動式射頻掃描器，它能在無需 SIM 卡或登入網路的情況下，直接擷取空中介面的訊號，提供純粹且不受干擾的物理層視圖，它不僅能量測 RF 訊號覆蓋範圍 (RSRP) 與品質 (SINR)，還能解碼廣播通道訊息 (MIB/SIB)，是評估網路基礎覆蓋與尋找干擾源的最佳工具

測試所收集到的海量封包與射頻數據，將匯入 SmartAnalytics 數據分析平台，透過直觀的 QoS 驗證矩陣與機器學習演算法，指揮官與網路架構師可以輕易找出網路效能的瓶頸，並深入鑽取至底層的 HARQ 重傳紀錄以排除故障，大幅提升測試效率與除錯精準度。

R&S®SmartAnalytics是一套強大的後端數據分析平台，能將外場收集到的海量數據，自動處理成直觀清晰的情報，例如評估網路品質的地理化分佈圖、趨勢分析與根本原因分析，它是將複雜數據轉化為可行優化策略的核心大腦

實際的系統配置將因應您的測試應用、規範、場地限制及待測物特性而有所不同，立即聯繫奧創系統，讓我們協助您找到最適合您實驗室的完美解答。如需深入規劃與系統或軟硬體選配搭配建議（如針對無人機載具的輕量化測試模組、或是戰術網路頻段的天線配置），請聯繫「奧創團隊」，我們擁有豐富的系統整合經驗，隨時準備為您提供最專業的配置建議與技術支援。
