1064nm 脈衝雷射投影器：象限探測器與接收器測試之物理極限



半主動雷射導引與接收系統的嚴苛物理環境與法規演進

進入 2026 年，隨著精準打擊武器、無人機載雷射標定莢艙以及高階主動防禦系統的飛速發展，半主動雷射（Semi-Active Laser, SAL）導引技術依然是戰術打擊中最核心的基石，現代雷射尋標器與雷射接收器，絕大多數運作於一零六四奈米（1064nm）的近紅外線波段，為了在充滿戰場煙塵、大氣擾動與敵方雷射干擾的環境中精確鎖定目標，這些感測器必須具備極端的靈敏度與微秒級的空間姿態計算能力。

在這樣的技術背景下，國際軍規與工業標準經歷了前所未有的嚴格修訂，例如，針對雷射導引武器硬體迴路（HWIL）測試的 MIL-STD 規範，以及北約 STANAG 關於雷射標定與接收相容性的標準，皆對測試實驗室中的「雷射目標模擬設備」提出了極度嚴苛的要求，測試規範不再只關注雷射是否有發射，而是嚴格要求測試設備必須提供「完美的空間輻射均勻性」、「絕對精準的光學準直度」以及「奈秒級的脈衝時域穩定性」。

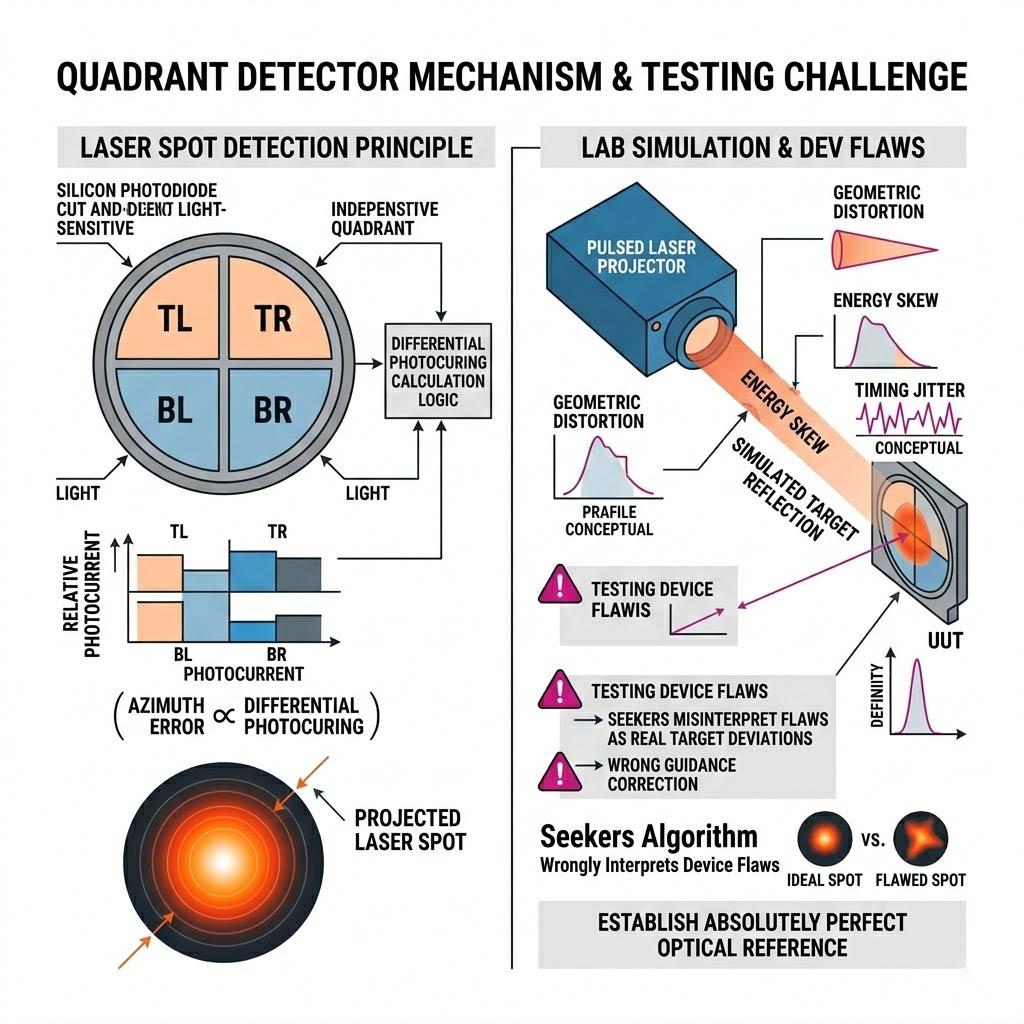

測試規範之所以如此嚴格，根源於「象限探測器（Quadrant Detector）」的物理運作機制，現代雷射尋標器通常採用一個被切割成四個獨立感光區域的圓形矽基光電二極體，當目標反射的雷射光斑擊中這個探測器時，系統會計算這四個區域接收到的光電流差異，以此推算出目標相對於飛彈飛行軸線的幾何方位角誤差。在實驗室中，工程師必須利用一台「脈衝雷射目標投影器」來模擬這個遠在數公里外的反射光斑，如果這台測試設備投射出的雷射光束本身存在幾何變形、能量傾斜或是時序抖動，這些來自「設備自身的瑕疵」將會被待測物（UUT）的尋標器演算法視為真實的空間偏差，導致導引系統做出錯誤的姿態修正，建立一個絕對完美、無瑕疵的雷射光學基準，是所有光電實驗室無可迴避的挑戰。

雷射接收與象限探測測試難題

在進行雷射接收器的靈敏度驗證、脈衝解碼邏輯測試，以及象限探測器的光學對齊（Alignment）與視軸共軸（Boresight）校準時，研發工程師與光電物理分析師經常遭遇以下三大技術痛點：

高斯光束的空間能量傾斜與象限探測器的「虛假質心」偏移

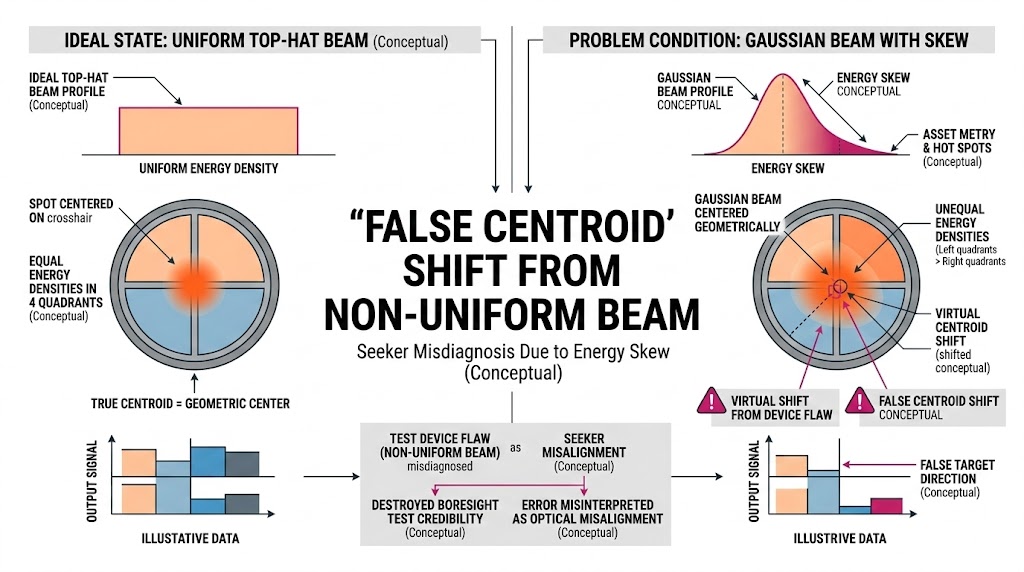

在校準象限探測器時，測試系統必須將一道平行的雷射光束投射進尋標器的光學鏡頭中，為了確認感測器的電氣中心與機械光軸是否完美重合，這道光束在橫截面上的能量分佈必須具備「絕對的空間均勻性（Spatial Uniformity）」。

實務上的物理災難在於，原生雷射二極體發出的光束，其能量分佈通常呈現中央極強、邊緣遞減的「高斯分佈（Gaussian Profile）」，甚至可能因為諧振腔的模態不穩定而帶有不對稱的熱斑（Hot Spots），如果測試設備沒有將這種高斯光束轉換為完美的「平頂光束（Top-hat Profile）」，當這道帶有能量傾斜的雷射打在象限探測器上時，致命的誤差就會發生，我們可以用純物理的幾何邏輯來理解：即使這道雷射光束的幾何中心已經完美對準了探測器的物理十字中心，但因為光束左側的能量密度高於右側，探測器左半邊兩個象限產生的光電流將大於右半邊，尋標器的類比數位轉換電路會計算這個電流差，並得出「目標偏向左側」的結論，這種由測試光源空間不均勻性所引起的「虛假質心偏移」，會讓工程師誤判尋標器的光學鏡頭存在嚴重的裝配偏差，直接摧毀了視軸對準測試的公信力。

高頻脈衝的時域穩定性崩潰與雷射編碼解譯失敗

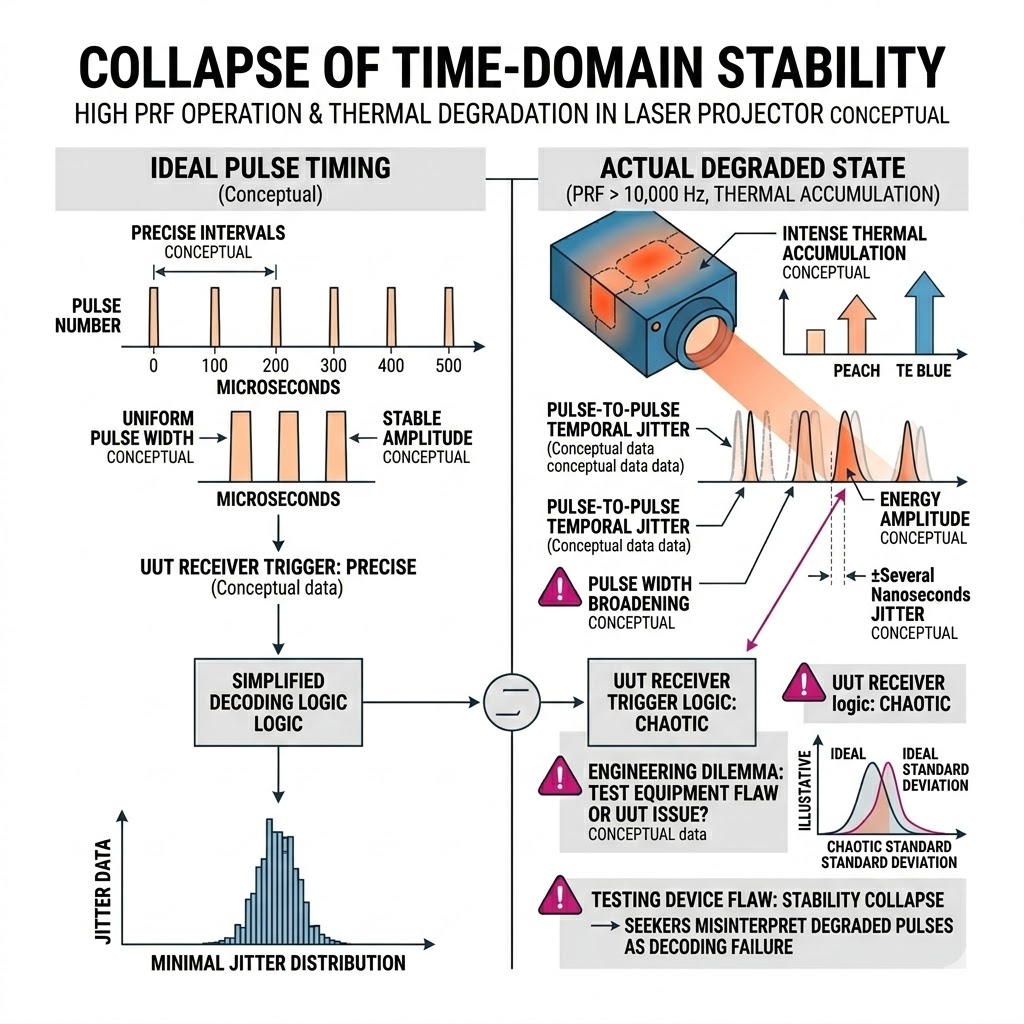

現代雷射導引武器為了防止敵方干擾，會採用極度複雜的「脈衝間隔編碼（Pulse Interval Modulation）」，這要求雷射接收器必須精準量測每一個脈衝抵達的絕對時間點。

在實驗室測試這種解碼邏輯時，雷射目標投影器必須以極高的脈衝重複頻率（PRF，例如高達一萬赫茲以上）連續發射寬度僅有幾十奈秒的短脈衝，實務上的痛點在於，當雷射二極體在極高頻率下被反覆驅動時，半導體接面會產生急劇的熱累積，如果投影器內部的驅動電路與散熱設計不夠強大，會產生嚴重的「脈衝間時域抖動（Pulse-to-Pulse Temporal Jitter）」以及「脈衝寬度展寬」，使原本設定應該精準在特定微秒間隔發射的脈衝，可能會提早或延遲幾個奈秒出現；同時，單一脈衝的能量振幅也會忽高忽低，當這種帶有時域雜訊與能量變異的訊號進入待測物的接收器時，接收器的閾值電壓觸發邏輯將陷入混亂，工程師將無法釐清，解碼失敗究竟是因為待測物的數位訊號處理器（DSP）運算能力不足，還是因為測試設備發出的雷射脈衝本身就不符合嚴格的時序軍規標準。

無窮遠點源模擬中的微米級對位與波前像差

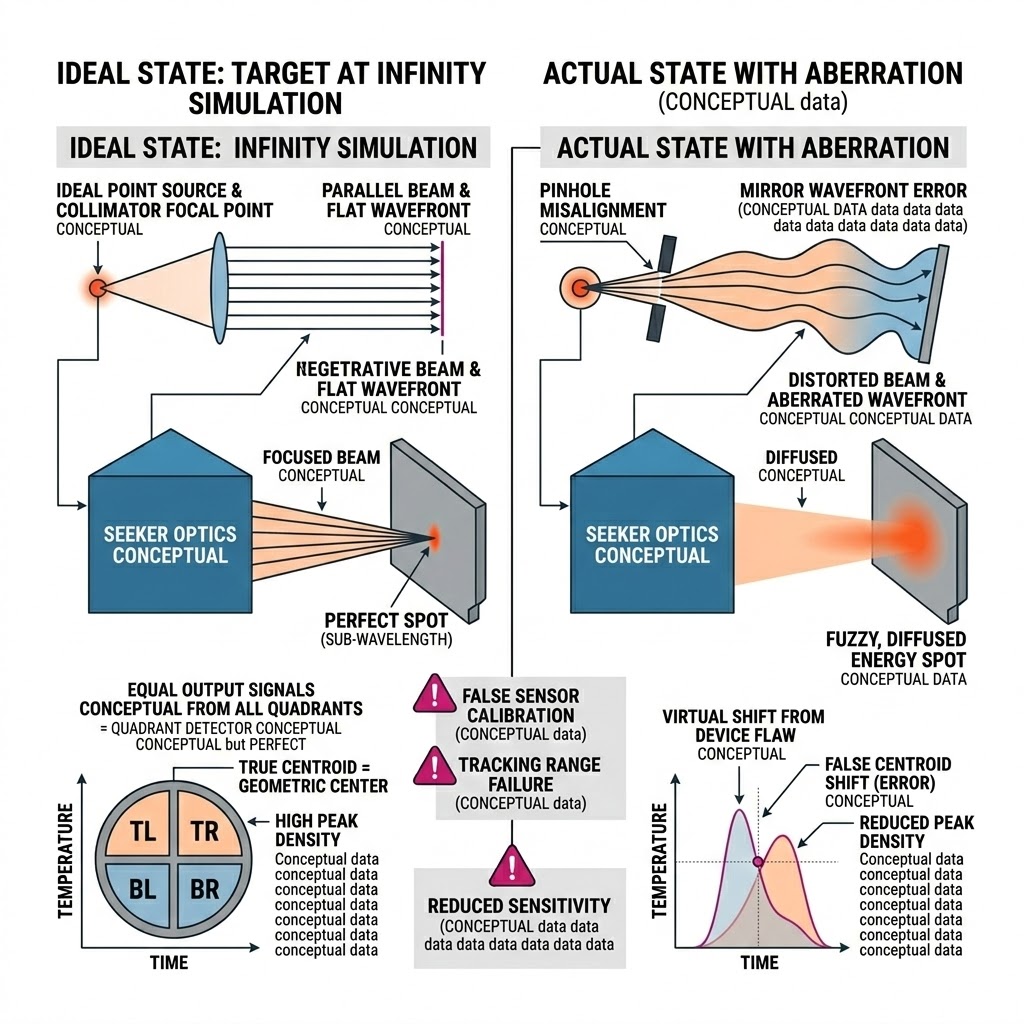

雷射尋標器在真實戰場上觀測的是數公里外的目標，這在光學上等同於一個位於「無窮遠」的點光源，為了在有限空間的實驗室中模擬這個條件，工程師必須將雷射源放置於一組大型準直儀的絕對焦點上。

這個配置面臨著極端的光學加工與對位挑戰，首先雷射必須透過極細微的光纖與直徑僅有幾十微米的針孔（Pinhole）組合來形成點光源，如果這個針孔偏離了準直儀焦點哪怕只有幾個微米的距離，投射出的雷射光束就不再是完美的平行光，而是帶有發散角或收斂角的球面波；其次，如果負責將光束擴束並平行的主反射鏡存在波前誤差（例如鏡面加工精度低於波長的三分之一），雷射光束在空間中傳遞時會產生嚴重的相位扭曲，當這道帶有像差的雷射進入待測物的光學系統時，原本應該聚焦成一個微小銳利光點的能量，會彌散成一個模糊的光斑，這不僅會降低到達感測器的峰值能量密度（導致接收器靈敏度測試失真），更會讓象限探測器的線性跟蹤範圍（Linear Tracking Range）評估徹底失效。

脈衝雷射目標投影的系統化光機電配置戰略

為了徹底克服光束均勻性崩潰、消弭高頻脈衝的時域抖動，以及確保無窮遠投射的絕對純淨度，研發實驗室必須捨棄傳統直接照射或簡易擴束鏡的作法，轉而採用依據嚴謹繞射光學與高速數位驅動打造的「系統化脈衝雷射投影架構」，針對高階雷射感測器的驗證，其配置核心邏輯可精煉為以下三大技術路徑：

光纖勻化與離軸牛頓式準直的完美幾何結合

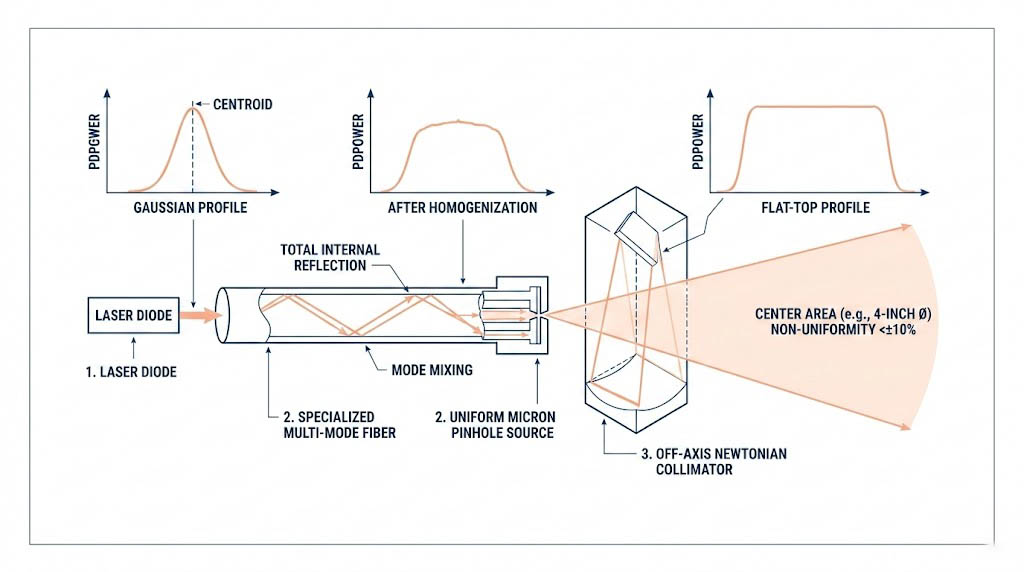

為了解決高斯光束造成的象限探測器質心偏移，系統必須配置「物理幾何勻化與全反射準直架構」，配置邏輯要求，雷射二極體發出的光線必須先耦合進入一段經過特殊設計的單模或多模光纖中，光子在光纖內部經歷無數次的全反射與模式混合後，會在光纖末端的精密微米針孔處，輸出一個極度均勻的次級發光點，接著這個針孔必須被剛性鎖定於一組「離軸牛頓式（Off-axis Newtonian）」反射準直儀的絕對焦點上，由於採用全反射設計，光束在擴束過程中完全沒有中心遮蔽，確保了投射出的大口徑平行光束在中心區域（如直徑四英吋的範圍內），其輻射照度不均勻性嚴格控制在正負百分之十以內，這種近乎完美的「平頂」平行光，是象限探測器對齊測試中不可或缺的絕對物理基準。

高頻驅動與奈秒級時域鎖定配置

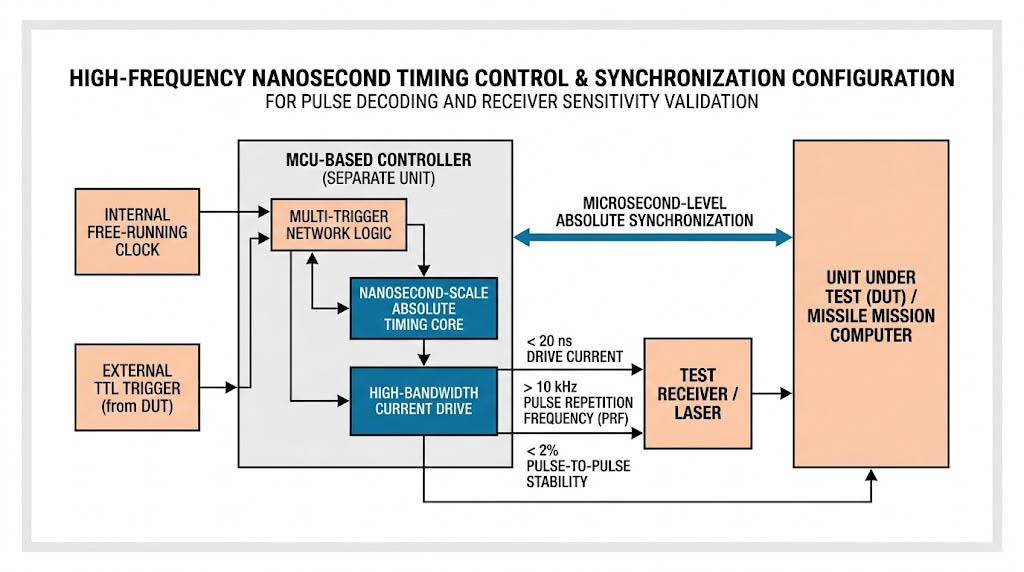

針對脈衝解碼與接收器靈敏度驗證，系統的電子驅動核心必須走向「奈秒級絕對控制」，配置的核心在於分離式的高階微處理器控制器，該控制器必須具備極高頻寬的電流開關能力，能夠在超過一萬赫茲（10 kHz）的極端脈衝重複頻率下，穩定輸出寬度僅二十奈秒的驅動電流，且保證脈衝間的能量變異（Pulse-to-Pulse Stability）小於百分之二；此外，系統配置必須具備多重觸發網路，允許內部自由運行，或是接收來自待測物的外部 TTL 觸發訊號，這種配置能確保測試設備與飛彈的任務電腦達成微秒級的絕對同步，為複雜的雷射編碼驗證提供堅若磐石的時序基礎。

光輻射度的絕對定量與寬動態衰減架構

在測試接收器的極限靈敏度時，系統必須能夠精確控制雷射脈衝的微弱能量，高階投影器的配置邏輯是，在光纖輸出端與準直儀之間，整合經過國家標準追溯的高解析度光學衰減模組。這使得系統能夠在不改變雷射二極體驅動電流（避免改變光譜或脈衝形狀）的前提下，純粹透過物理光學手段，將投射出的峰值輻射照度精確衰減至極微弱的量級。這種可變且經過絕對校準的輻射輸出，是評估雷射接收器雜訊等效功率（NEP）與最小可偵測能量的關鍵配置。

以系統級思維突破雷射測試極限

面對上述嚴苛的雷射測試標準、空間能量分佈的光學挑戰，以及高頻時域抖動的電子物理難題，要解決象限探測器的幾何對齊誤差、確保脈衝時序的絕對穩定，並將雷射完美模擬為無窮遠的目標，現代研發實驗室需要的是經過精密光機電深度融合的系統級架構。

奧創系統深知高階雷射導引系統與光電載荷特性化測試的痛點，我們針對實驗室最關鍵的雷射目標模擬需求，我們推薦SBIR 脈衝雷射二極體目標投影器 (Pulsed Laser Diode Target Projector, PLD)，協助客戶建立無可挑剔的雷射光學真理。

SBIR 脈衝雷射二極體目標投影器，提供 1064nm 均勻準直脈衝雷射輸出，具備 20-12,500Hz PRF、20ns 脈寬與高穩定性，適用於雷射接收器/探測器測試及雷射導引飛彈四象限探測器對準，包含牛頓式準直儀、雷射源/控制器及光纖/針孔目標組件。支援手動與 Ethernet 遠端控制。

突破空間不均勻性：完美的 1064nm 準直輸出

針對象限探測器對齊測試中最致命的能量傾斜問題，SBIR PLD 脈衝雷射目標投影器 提供了無與倫比的光學幾何解決方案，系統完美整合了高階 1064nm 雷射源與專利的光纖/針孔目標組件，該組件在出廠時即被精確鎖定於 STC-630Z 離軸牛頓式準直儀（具備 6 英吋大孔徑與 30 英吋焦距）的絕對焦點上，透過極低波前誤差（0.35 waves @ 633nm）的反射鏡擴束，該系統能在高達 4 英吋直徑的中心區域內，提供均勻度達 ±10% 的極致平頂平行光束，這種無像差、無中心遮蔽的純淨光場，徹底消除了尋標器測試中的虛假質心偏移，確保飛彈四象限探測器對準的絕對準確度。

挑戰時域極限：超高穩定度的高頻脈衝控制

為了應對複雜的雷射解碼與接收器靈敏度測試，PLD 系統配備了強大的多功能獨立控制器，該系統能在 20 Hz 至 12,500 Hz 的極寬廣脈衝重複頻率 (PRF) 範圍內運作，且 PRF 穩定性高達驚人的 ± 0.005%，在維持 20 ± 5 ns 的標準脈衝寬度下，系統展現了極致的熱動態控制能力，確保脈衝間能量穩定性 (Pulse-to-Pulse Stability) 達到 ± 2% 的業界頂尖水準；此外，系統支援多種觸發模式（內部自由運行、外部觸發自由運行、外部脈衝間觸發），可透過外部 TTL 訊號完美同步待測系統的時序要求。

全自動化整合與可變輻照度校準

PLD 系統不僅是一套頂尖的光學硬體，更是自動化測試產線的完美拼圖，系統具備 可變校準輻照度 能力，能將峰值輻照度精確控制在 0.05 mW/cm² 至 0.1 mW/cm² 之間，為接收器靈敏度測試提供絕對定量的物理基準，更重要的是，PLD 控制器支援標準的 乙太網路 (Ethernet) 與 RS-232 遠端通訊介面，它可以與 IRWindows™5 自動化光電測試軟體 進行深度無縫整合，研發人員只需透過直覺的圖形化介面，即可一鍵自動執行複雜的脈衝能量掃描、觸發頻率切換與接收器響應分析，將龐大的測試數據自動轉化為標準報告，大幅提升測試效率並排除人為操作變數。
